Vorschau: ANAG VISION LCD-Modul, AV1623YFTY-SJW, 16X2

Bestellnr.: 121714
EAN:
4049702151234

Top-Features:

2-zeiliges STN-Display mit integriertem Controller und gelber LED-Hintergrundbeleuchtung
16 Zeichen pro Zeile darstellbar
Integrierter Controller (KS0066 kompatibel)
Gelb/grünes Display mit gelber LED-Hintergrundbeleuchtung
Zeichengröße: 4,35x2,95 mm

Sofort lieferbar, Lieferzeit 2-4 Werktage

1,95 €

inkl. MwSt. zzgl. Versand

Bezahlen Sie nach 30 Tagen mit PayPal. Mehr erfahren

Menü schließen

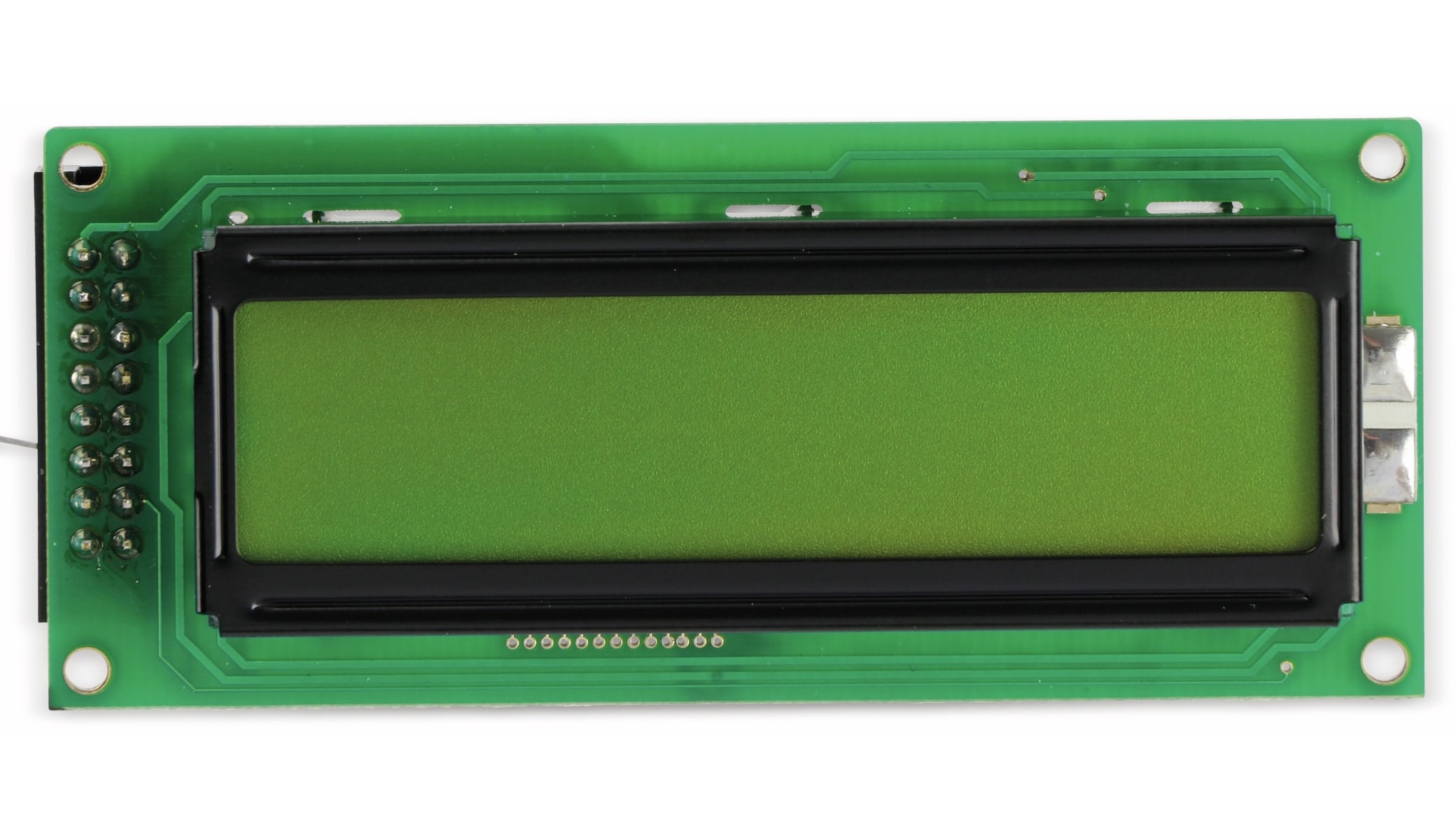

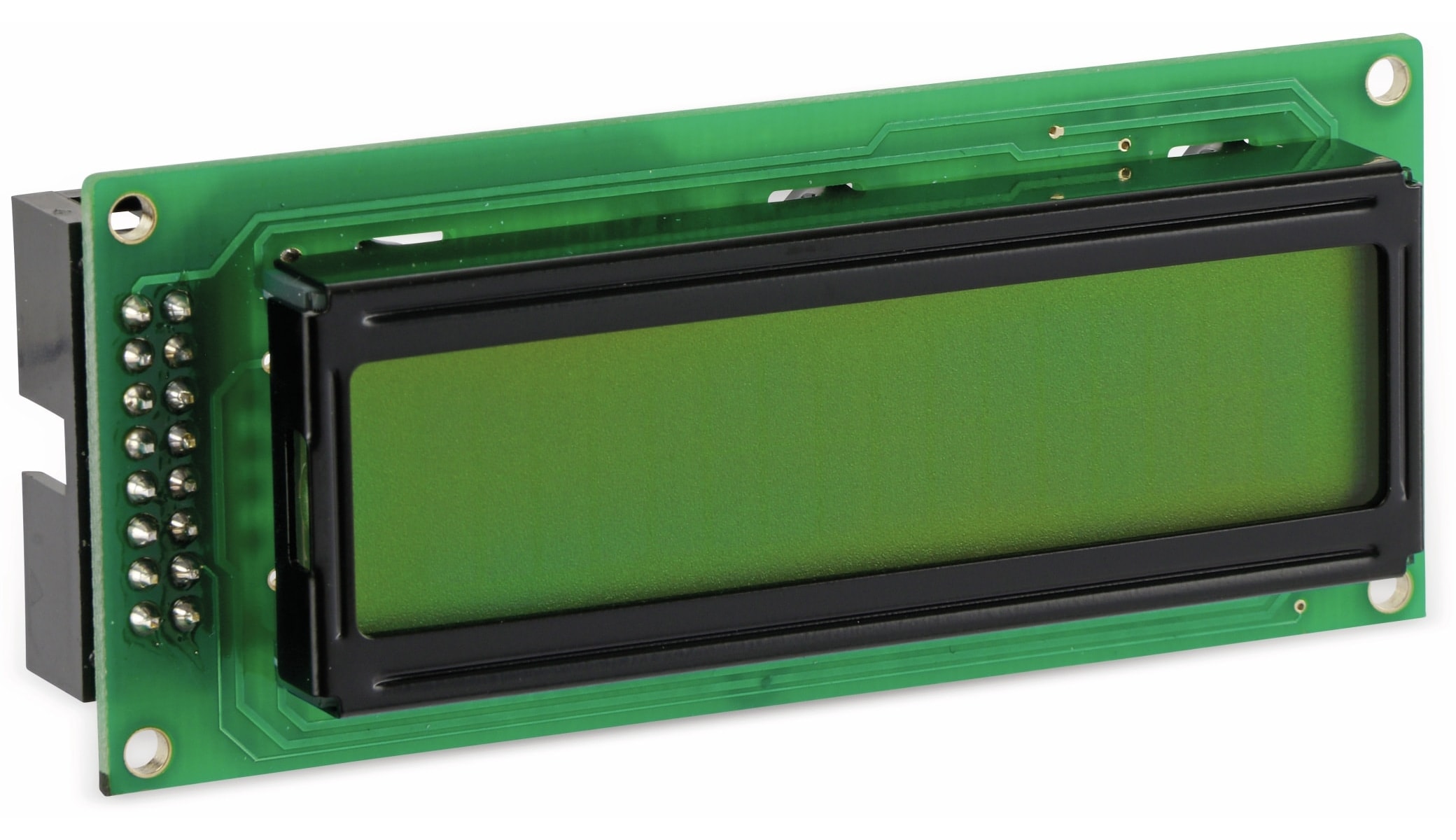

ANAG VISION LCD-Modul, AV1623YFTY-SJW, 16X2

2-zeiliges STN-Display mit integriertem Controller und gelber LED-Hintergrundbeleuchtung. Es können pro Zeile 16 Zeichen dargestellt werden. Download verfügbar.

Technische Daten:

2 Zeilen x 16 Zeichen Text
integrierter Controller (KS0066 kompatibel)
gelb/grünes Display mit gelber LED-Hintergrundbeleuchtung
Betriebsspannung: 5 V-
Zeichengröße: 4,35x2,95 mm
Anzeigefläche: 62,5x16 mm

Maße (BxHxT): 85x29,5x12 mm.

Verfügbare Downloads:

Download Produktdatenblatt

Bewertungen

5.00/5.00 Sternen Peter 22.11.2023

läuft nur richtig mit 5V Versorgung

Lt. Datenblatt soll die Anzeige auch mit 3,3V Versorgung funktionieren. Der Controller arbeitet auch mit 3,3V, man kann ganz schwach bei maximalem Kontrast
empfangenen Text erkennen. Mit 5V Versorgung ist es aber richtig gut.
Solange man nicht von der Anzeige Daten liest, kein Problem ( R/W auf GND ). Der ESP32 liefert fast 3,3V als high .
Betrieb mittels Android-LiquidCrystal Library in VSC-PlatformIO Umgebunng funktioniert. Leitungen kurz ( < 10cm ) halten und Stromversorgung gut abblocken.
Für den gegebenen Preis ein Schnäppchen.
Ist zu empfehlen.

3.00/5.00 Sternen Peter 22.11.2023

Sieht gut verarbeitet aus, nur bekomme ich sie in Verbindung mit ESP32 nicht zum Laufen

Die Anzeige sieht auf dem ersten Blick ganz ordentlich aus. Die Pinbelegung ist zu beachten, klar.
Bis auf die Hintergrundbeleuchtung ( mit 8,2 Ohm Vorwiderstand an 5V ) habe ich aber noch nichts auf die Anzeige gebracht.
Habe eine vom Timing her sehr entspannte Library verwendet, das in Verbindung mit PlatformIO und ESP32 ( Arduino setup ) im 4 Bit Mode.
Signale kommen wie erwartet an, nur tut sich noch nichts. Hat jemand vielleicht einen Tipp, geht zunächst einfach nur um die Ausgabe eines Zeichens.
Kontrastregler ist dran, Ohne jegliche Initialisierung hätte ich, wie bei anderen Anzeigen, eine Reihe schwarzer Blöcke erwartet. Damit läßt sich initial die Funktionalität der
Kontrastregelung überprüfen.
Bin sicher, es ist am Ende nur eine Kleinigkeit. Mir gefällt die Anzeige wegen des Aufbaus, kann über Flachkabel ( einige cm ) direkt angeschlossen werden,
keine Lötarbeit und einzelnen Leitungen.
Bin für Tipps sehr empfänglich. Die Stromversorgung ist sauber und mit 100nF || 10µF geblockt.
Wie eingangs beschrieben, die Anzeige macht einen sehr soliden Eindruck, sauber aufgebaut, keine losen Teile, sehr gute Befestigungsmöglichkeit und Anschließbarkeit.

5.00/5.00 Sternen Peter N. 23.02.2023

Zum Display...

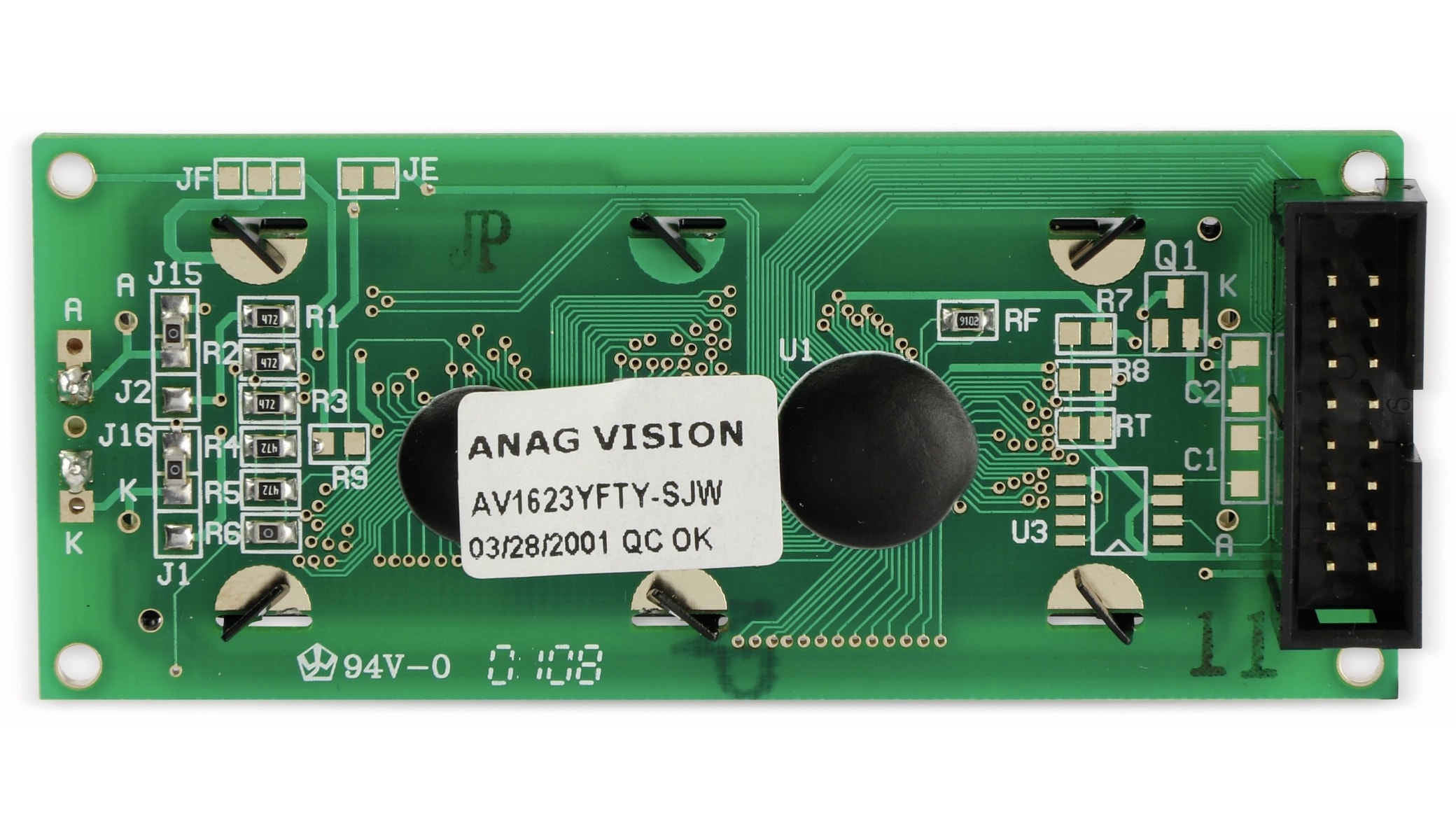

Zur Pinout-Verwirrung:
Den Wannenstecker ignorieren! Dieser ist praktisch von der Lötseite bestückt und somit sind die gerade und ungerade Pinreihe vertauscht.
Der Bestückungsdruck auf der Platine (Display von vorn gesehen, dann ist Pin 1 unten rechts) ist korrekt und entspricht dem Datenblatt.

Eine Warnung: Bei anderen Displays mit solchem 2-reihigem Anschluß ist die Polarität der Betriebsspannung (Pin 1 und 2) vertauscht. Also genau kontrollieren!

Vorschlag zum Backlight: Dieses ist an Pin 15 und 16 ohne Vorwiderstand angeschlossen.
Wenn man den 0-Ohm-Widerstand J16 auf J1 umlötet, und bei J2 einen ca. 10 Ohm-Widerstand einlötet, wird das Backlight direkt von der 5V-Spannung des Display betrieben.

4.00/5.00 Sternen Peter 04.10.2022

ACHTUNG: Datenblatt fehlerhaft

Wie andere schon schrieben, fehlt im Datenblatt das Pinout des Wannensteckers.
Insofern ist das Datenblatt nicht korrekt, weil die Pin 1 Kennzeichnung des Wannensteckers dem Pin 2 des Datenblattes entspricht.
Da haben die Entwickler nicht sauber gearbeitet.
Wenn man das Board mit der LiquidCrystal lib für Arduino betreiben will, dann muss R/W angeschlossen werden. Ansonsten zeigt das Display nichts an.
Die Kontrasteinstellung über V0 kann man im Arduino auch gut über Analogwrite und ein RC-Filterglied programmierbar gestalten.
Etwas ungeschickt ist, dass die Hintergrundbeleuchtung nicht direkt mit 5V läuft, sondern 4,2V braucht.
Ansonsten bekommt man für den Preis ein gutes Produkt.

5.00/5.00 Sternen Johannes F. 04.09.2022

Am Flachbandkabel ungerade/gerade Adern vertauschen!

Das Display funktioniert einwandfrei, wenn man beachtet, dass die Nummerierung des Wannensteckers im Datenblatt vom Standard abweicht: die am Flachbandkabel rot markierte Ader (normalerweise Pin 1) führt am Display zu Pin 2 (+5V), die nächste (also 2.) Ader zu Pin 1 (GND); d. h., gegenüber der Pinbelegungstabelle im Datenblatt sind die ungeraden Nummern mit den nächsthöheren geraden Nummern paarweise zu tauschen, um die Ader-Nummern des Flachbandkabels zu erhalten. Eindeutig zu erkennen ist diese Eigenart an den Anschlüssen der Hintergrundbeleuchtung: die am LCD mit "A" markierte Anode liegt an Ader Nr. 16, die mit "K" beschriftete Kathode an Ader Nr. 15. Es handelt sich also nicht um einen Fehler im Datenblatt, sondern vielmehr um eine Abweichung vom „Wannenstecker-Nummerierungs-Standard“.
Die optimale „LCD-Drive“-Spannung Vdd-V0 liegt bei meinem Exemplar bei 4,3 V bei Raumtemperatur (also deutlich höher als im Datenblatt angegeben).
Fazit: für 2 € ein wahres Schnäppchen, daher vergebe ich fünf Sterne.

4.00/5.00 Sternen Mike 04.06.2021

Pinout AV1623

Das Pinout im Datenblatt stimmt zwar, aber die Wannensteckermarkierung ist falsch. Die ungeraden Nummern sind also dem Display nächstliegend, korrektes Pinout beim Grundriss im Datenblatt (Lötseite vorne) schwach erkennbar, nicht aber am Modul selbst.

3.50/5.00 Sternen Wilfried Behrends 30.04.2021

Wenn man das Display korrekt anschließt, ist es ok!

Im Datenblatt ist leider der Wannenstecker falsch nummeriert. Wenn man gerade mit ungerade vertauscht, also 1 mit 2, 3 mit 4 usw, funktioniert das Display. Die Kontrasteinstellung scheint mir etwas kritisch zu sein. Bei dem günstigen Preis kann man aber solche Eigenheiten in Kauf nehmen.
