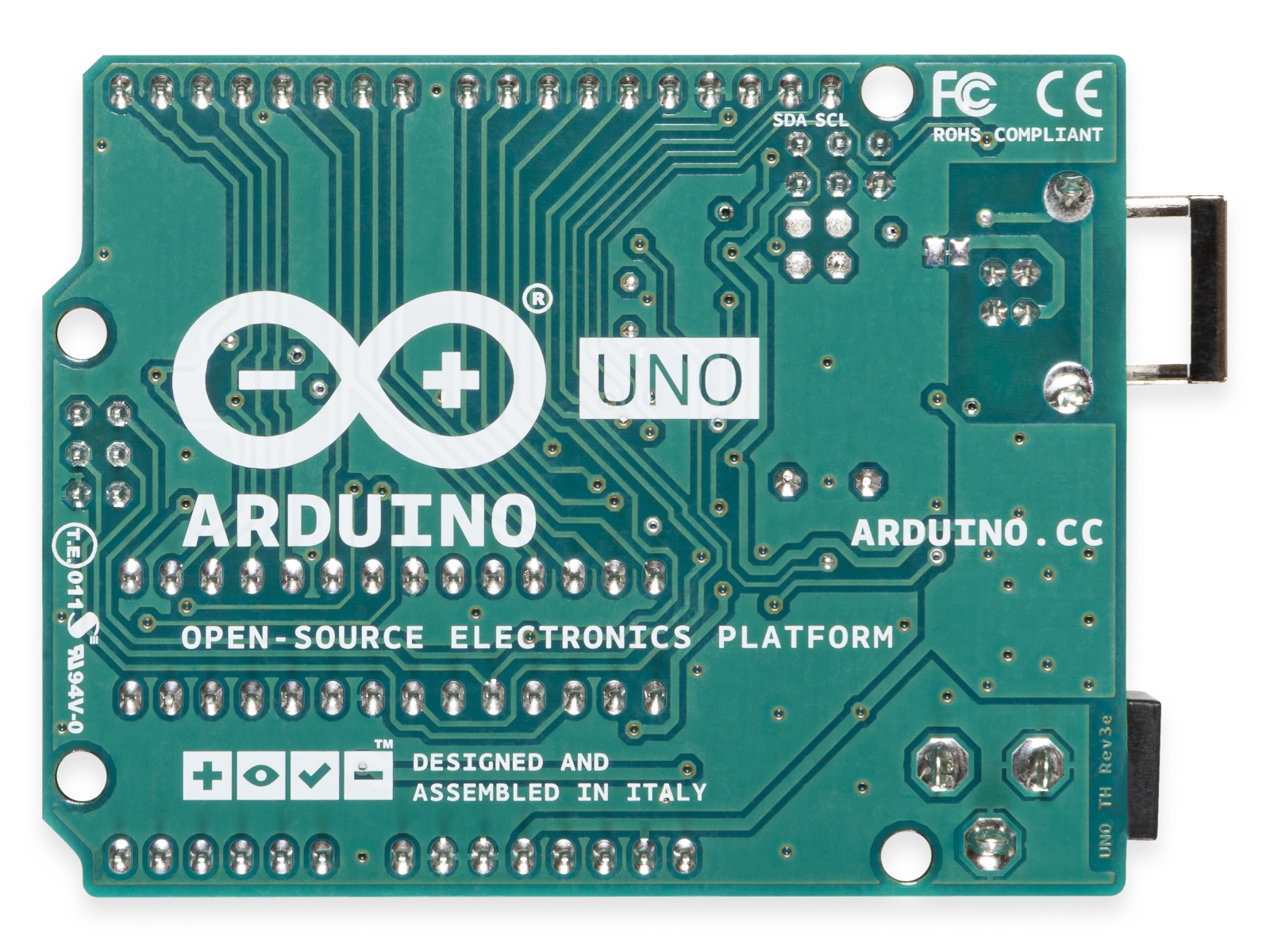

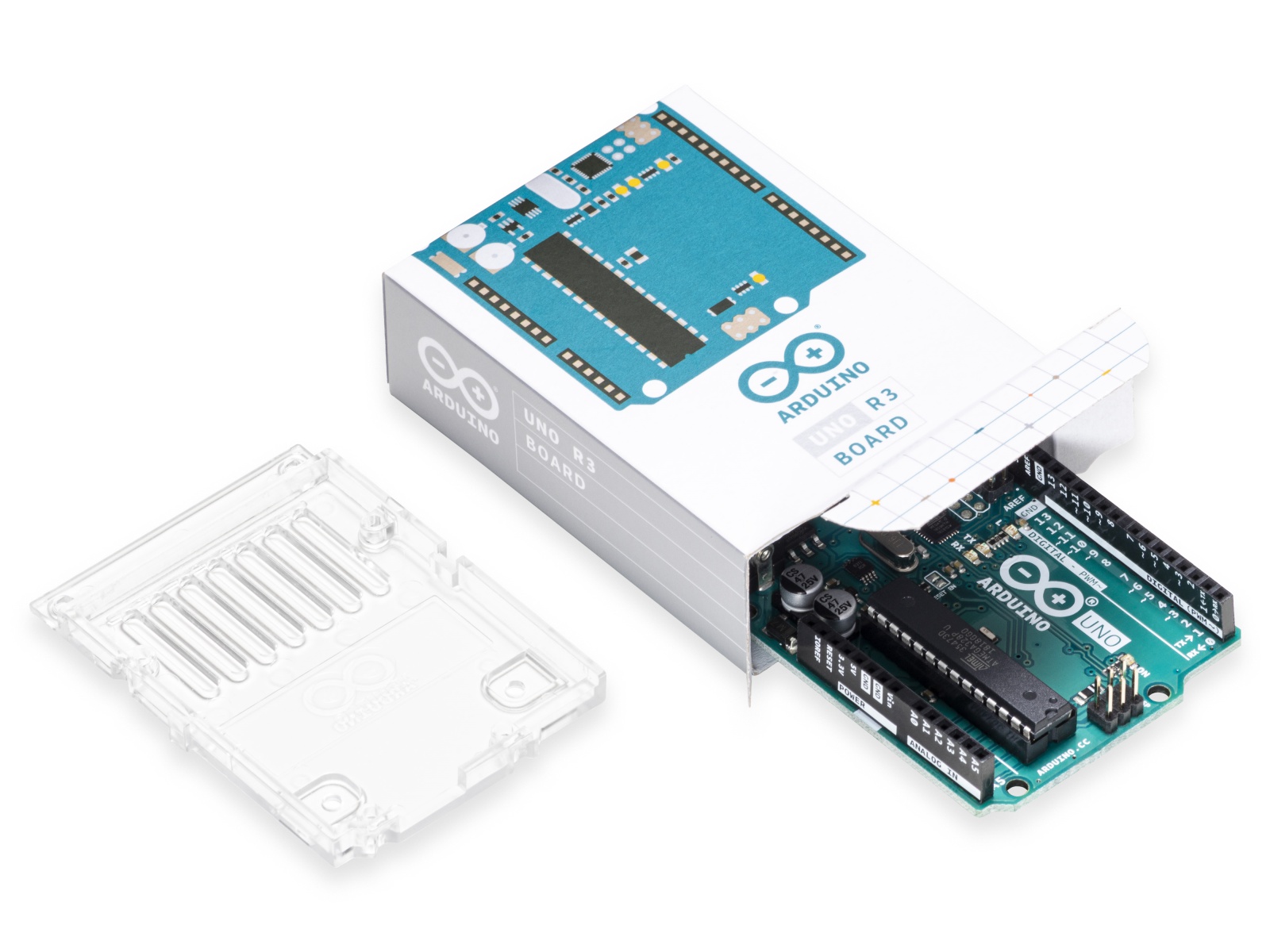

ARDUINO ®, Uno Rev3, A000066

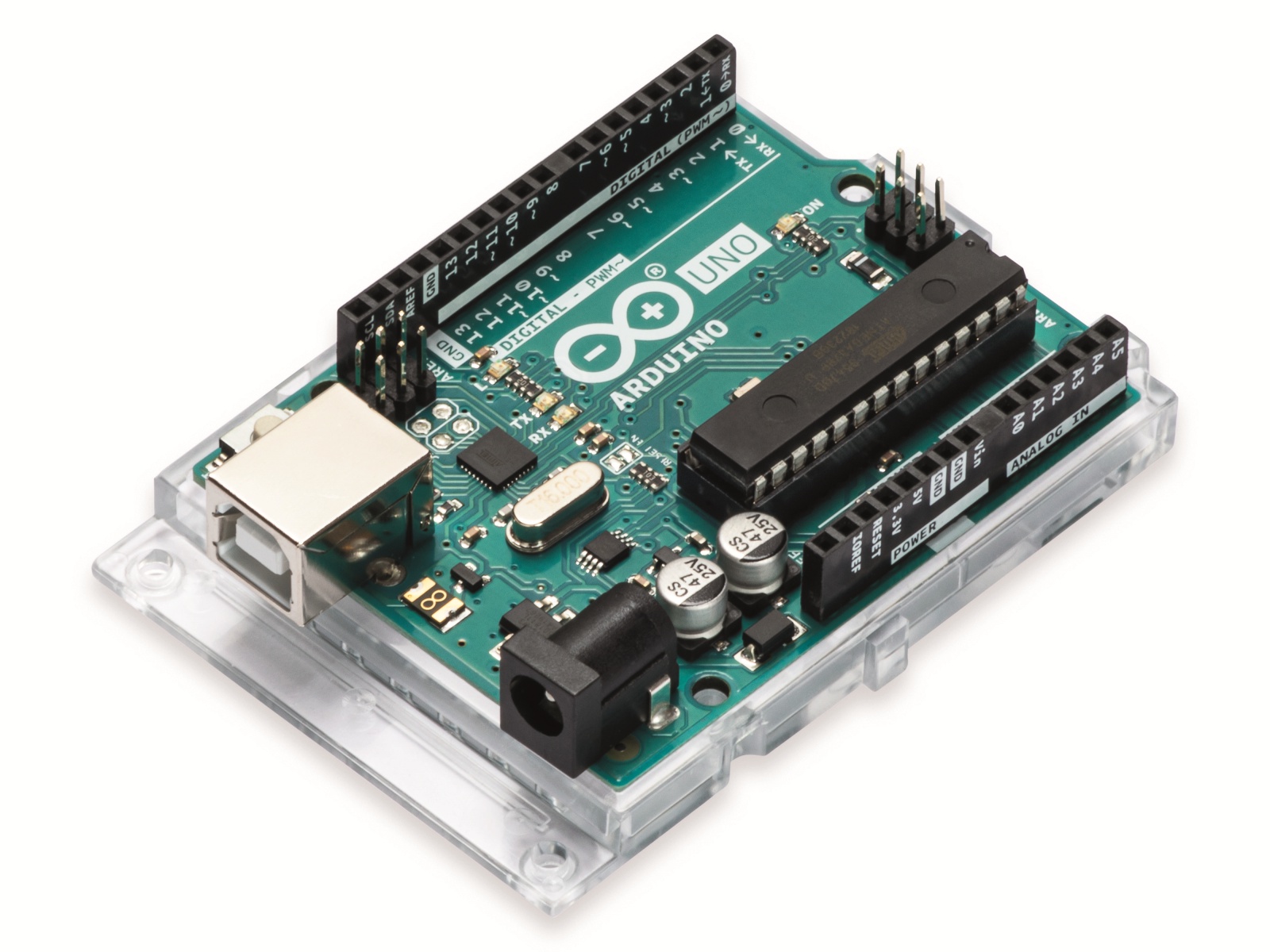

Beim Arduino™ Uno handelt es sich um den wohl bekanntesten und geläufigsten Arduino. Als Mikrocontroller kommt ein ATmega328 zum Einsatz. Der Controller verfügt über 14 digitale Ein- und Ausgänge (von denen 6 im PWM-Modus genutzt werden können), 6 analoge Eingänge, einen 16 MHz Quarz, eine USB-Buchse (Typ B), einen Netzteil-Anschluss, einen ICSP-Stecker und einen Reset-Button.
Das Board enthält alles was Sie zum Programmieren von Mikrocontrollern benötigen. In der Revision drei löst ein ATmega16u2 den ATmega8u2 aus der vorrangegangenen Version als USB-to-Serial Konverter ab. Verbinden Sie einfach Computer und Board über ein USB-Kabel oder verwenden Sie ein externes Netzteil oder Batterie und schon kann es losgehen.
Bei dieser Version des Arduino™ Uno handelt es sich um die DIP (auch DIL für Dual In-Line oder Dual In-Line Package) Version. Diese unterscheidet sich von der SMD-Variante durch einen größeren und leichter austauschbaren Mikrocontroller im DIP-Gehäuse. Dadurch ist es wesentlich einfacher einen kaputten Controller auszutauschen oder einen programmierten Mikrocontroller unabhängig vom Arduino-Board in einer eigenen Schaltung einzusetzen.

• SRAM: 2 kB
• EEPROM: 1 kB
• Digitale I/O: 14 davon 6 als PWM verwendbar
• analoge Eingänge: 6
• Empfohlene Eingangsspannung: 7-12 V
• Maximale Eingangsspannung: 20 V
• Maximaler Strom pro I/O-Pin: 40 mA
• Belastbarkeit des 3.3-V-Ausgangs: 50 mA.
• Taktrate: 16 MHz
• Schnittstellen: USB, Ethernet, ICSP
• Serie (Embedded Mikrocontroller): ATMega328
• Anzahl analoge Ausgänge: 6
• Anzahl I/O: 14
• Betriebsspannung: 5 V
