Bausatz PWM-Steller 12/10

  • 811105
  • 4049702654063

Top-Features:
  • 12/10 PWM-Steller-Bausatz
  • Einfache Montage und Installation
  • Einstellbare Geschwindigkeit und Drehzahl
  • Kompatibel mit verschiedenen Motoren
  • Einfache Bedienung und Konfiguration

Sofort lieferbar, Lieferzeit 1-3 Werktage

7,49 €

inkl. MwSt. zzgl. Versand

Bezahlen Sie nach 30 Tagen mit PayPal. Mehr erfahren

Tipp! Einfach kombinieren

Gesamtpreis:
inkl. MwSt. zzgl. Versand

Bausatz PWM-Steller 12/10

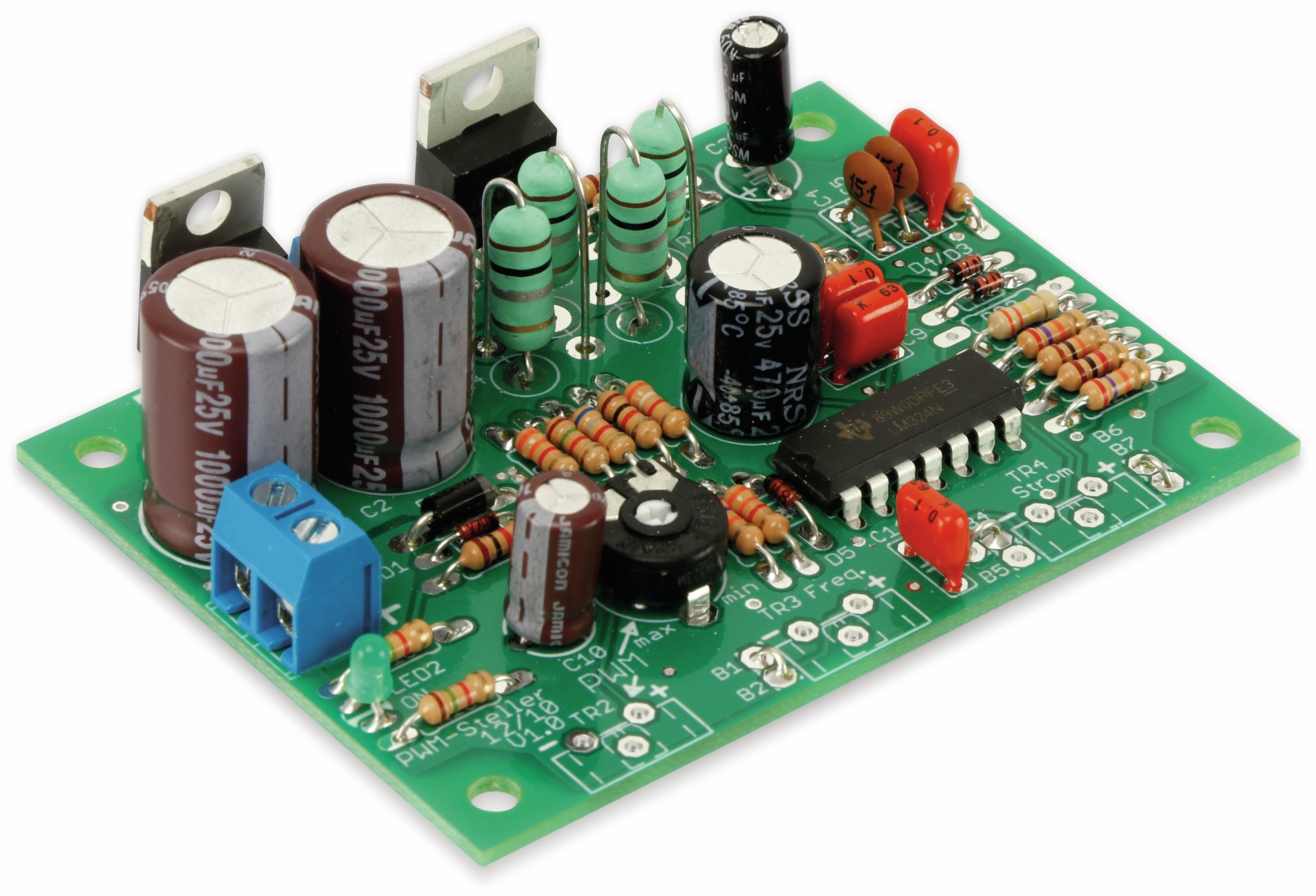

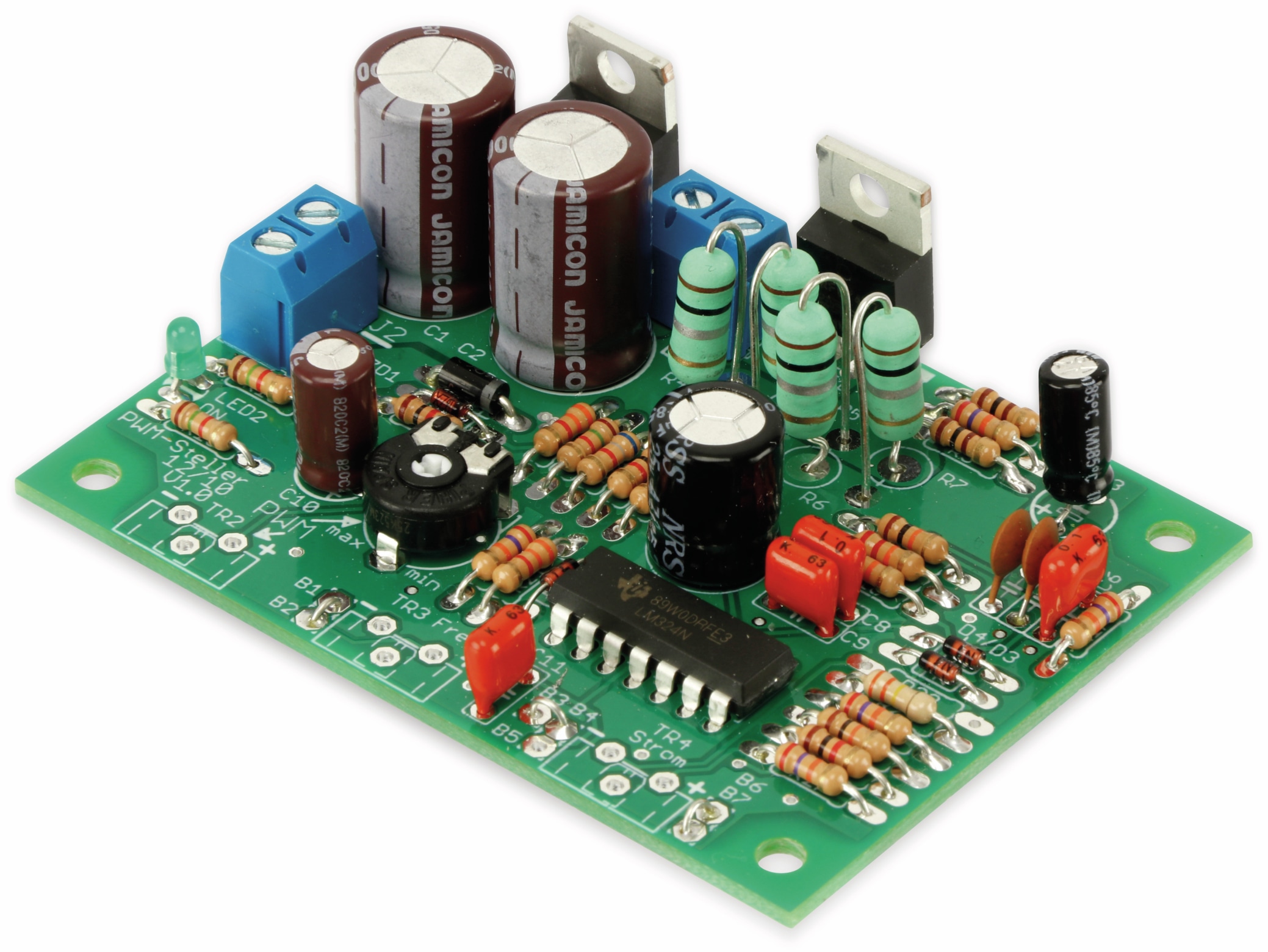

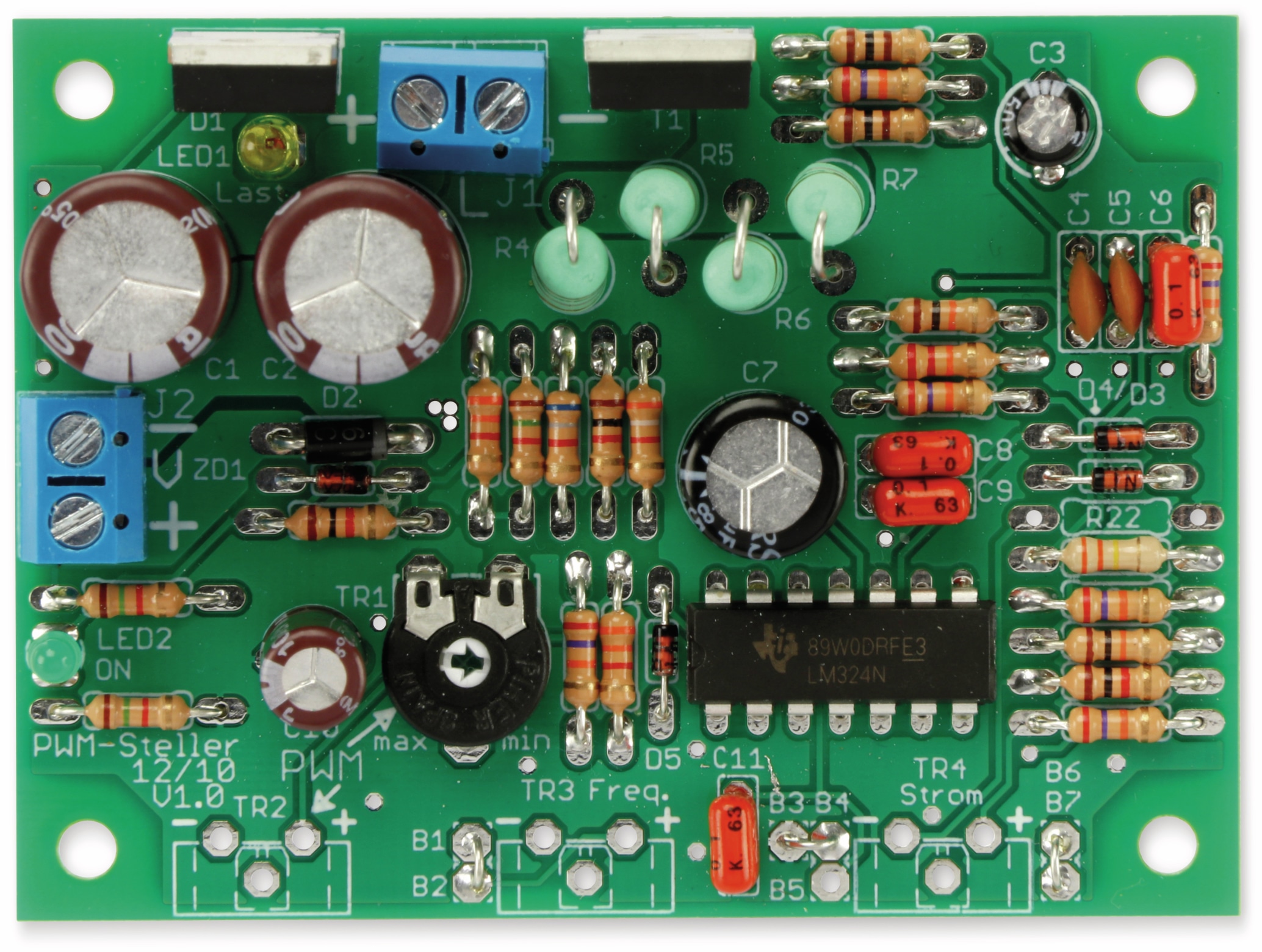

Der Bausatz PWM-Steller 12/10 ist ein Puls-Pausen-modulierbarer Leistungssteller für den Betrieb von verschiedenen Lasten. Es können z.B. Heizelemente, Peltier-Kühlelemente, Glüh- und Halogenlampen, LED-Lampen (LED + Widerstand) und induktive Lasten, sowie Motoren und Elektromagneten (Drosseln) in 12V-Systemen (typ 11V - 14V) betrieben werden. Es können maximale Lastströme von typisch 7,5A - 12A (je nach Art der Last) geschalten werden.

Technische Daten:
  • Versorgungsspannung 11V- bis 14V-
  • Stromaufnahme 25mA bei 13V für die Regelelektronik
  • PWM Stellbereich 0%, 5%...95% stufenlos, 100%
  • Strombegrenzung 7,5A Mittelwertstrom
  • Arbeitsfrequenz 900Hz
  • Notwendige Absicherung zur Stromversorgung 15A träge (nicht im Lieferumfang enthalten)
  • Notwendige Absicherung zur Last 10A träge (nicht im Lieferumfang enthalten)
  • Maße (LxBxH) 75 x 55 x 35 mm
  • Gewicht 42g
  • Weitere technische Daten sowie optionale Ausbaumöglichkeiten siehe Downloads
Lieferumfang:
  • Leiterplatte mit allen Bauteilen und Anleitung
  • Bauteile für optionale Ausbaumöglichkeiten nicht enthalten

Verfügbare Downloads:
  • Download Beschreibung

Bewertungen

8.00 (1 Bewertung)

Teilen Sie Ihre Erfahrungen.

4.00/5.00 Sternen Bastler 28.10.2021

Gut für einfache Anwendung

Einfacher Aufbau, gute Anleitung.
Funktioniert auf Anhieb im Bereich von 11V-14V
Für die Regelung von Beleuchtungen oder Heizsystemen gut geignet.
Bei der Reglung einer Minibohrmaschine kam der Bausatz an seine Grenzen.Aufgebaut wurde der PWM Steller mit Strom und Frequenzregelung.
Die Frequenzregelung hat dabei keinen Vorteil. Die besten Ergebnisse waren bei ca 900Hz (Grundwert ohne Frquenzreglung).
Bei klenen Drehzahlen kam der Stromregler ins Schwingen ,was den Leistungstransistor zusätzlich erwärmt.
