DAYPOWER Spannungsregler-Modul M-SD-AMS1117/5.0
2,75 €
inkl. MwSt. zzgl. Versand
- Stabile 5-V-Versorgungsspannung aus höheren Eingangsspannungen erzeugen
- Integrierter Schalter und Betriebs-LED für einfache Bedienung
- Ideal für Mikrocontroller-Entwicklerboards und ähnliche Projekte
- Eingangsbereich: 6,5 bis 12 V, Ausgang: 5 V/max. 0,8 A
- Kompakte Maße: 49x13x15 mm, einfache Integration
Produktinformationen "DAYPOWER Spannungsregler-Modul M-SD-AMS1117/5.0"
Features:
- Stabile 5-V-Versorgungsspannung aus höheren Eingangsspannungen erzeugen
- Integrierter Schalter und Betriebs-LED für einfache Bedienung
- Ideal für Mikrocontroller-Entwicklerboards und ähnliche Projekte
- Eingangsbereich: 6,5 bis 12 V, Ausgang: 5 V/max. 0,8 A
- Kompakte Maße: 49x13x15 mm, einfache Integration

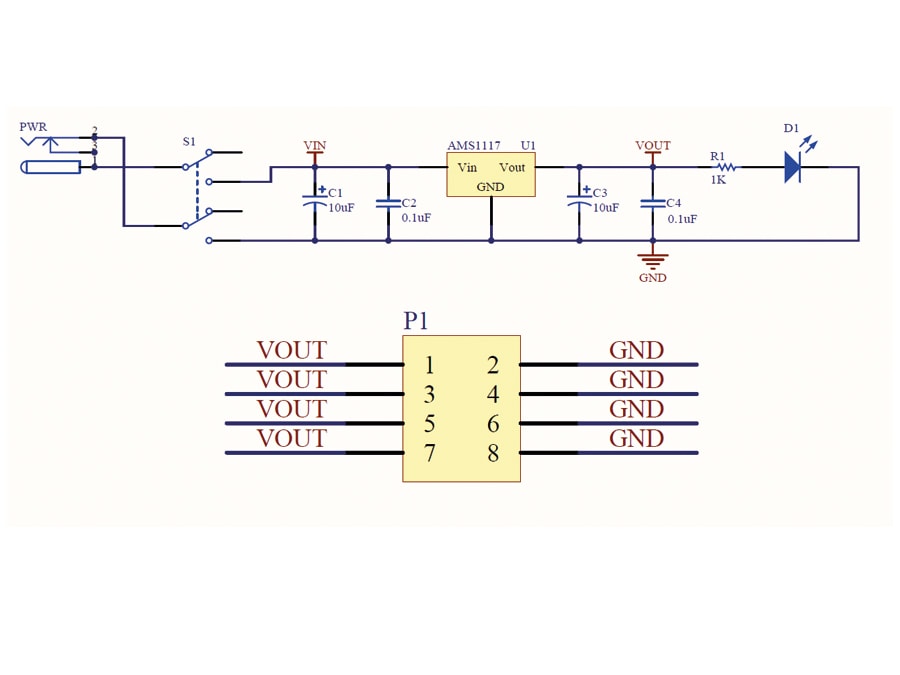

Technische Daten:
- Linearer Spannungsregler
- Eingang: 6,5... 12 V-
- Ausgang: 5 V-/max. 0,8 A
- Eingangsanschluss: Hohlbuchse, 5,5/2,1 mm, Pluspol innen
- Ausgangsanschluss: Stiftleiste, 8-polig, RM 2,54
- Maße (LxBxH): 49x13x15 mm
Lieferumfang:
- 1x Spannungsregler-Modul
Verfügbare Downloads
| Farbe: | schwarz / blau |
|---|---|
| Menge: | 1 St. |
| Modul-Typ: | Spannungsversorgung |
| Zustand: | Neu |
Anmelden
3 Bewertungen
27. Juli 2024 17:30
Lastabhängigkeit der Ausgangsspannung beachten!
Nachmessungen bei einer Eingangsspannung von 8V ergaben bei ohmscher Belastung folgende Ausgangsspannungen:
UAUs = 4,96 V @ RLast = ∞ , d.h. Leerlaufspannung
UAUs = 4,85 V @ RLast = 100 Ω entsprechend ILast = 48,5 mA
UAUs = 4,73 V @ RLast = 50 Ω entsprechend ILast = 94,6 mA
UAUs = 4,64 V @ RLast = 10 Ω entsprechend ILast = 464 mA
Fazit:
Die Ausgangsspannung ist unter Berücksichtigung des angegebenen zulässigen Ausgangsstroms von 0,8A bei 5V recht lastabhängig (bereits 6,5 % Spannungsabfall bei ca. 470mA Laststrom).
In Anbetracht des Preises bewerte ich das Modul trotzdem noch mit gut.
24. März 2022 10:26
Montagsteil
Habe aufgrund des geringen Preises gleichi 2 Stück bestellt. Den einen mit ins Labor genommen, und zum Glück vor dem Anschließen noch einmal nachgemessen. Er wandelt tatsächlich 12 V in 10 V um. Tolle Leistung! Hätte ich ihn direkt angeschlossen, hätte er mir den Microkontroller frittiert. Den zweiten teste ich direkt Mal aus wenn ich zuhause bin. Blöde Sache
26. März 2021 13:54
Das Spannungsregler-Modul macht, was es soll, ist klein und gut für meine Zwecke geeignet. ich habe deshalb gleich mehrere Module nachbestellt.
.
