Digital-Panelmeter PM4520/42, 0...42 V-

  • 830613
  • 4049702042365

aktuell nicht lieferbar

4,95 €

inkl. MwSt. zzgl. Versand

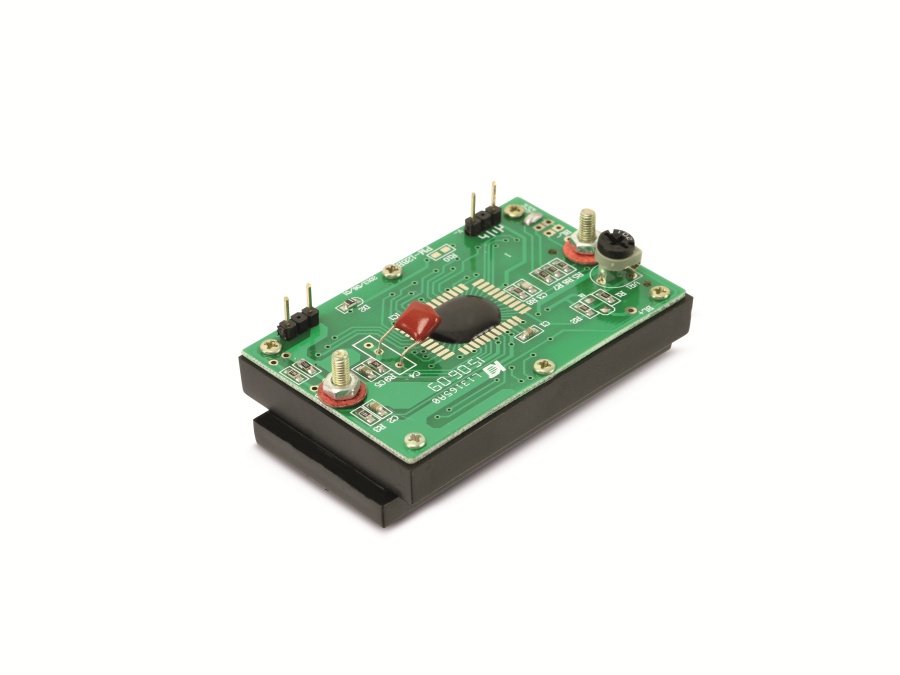

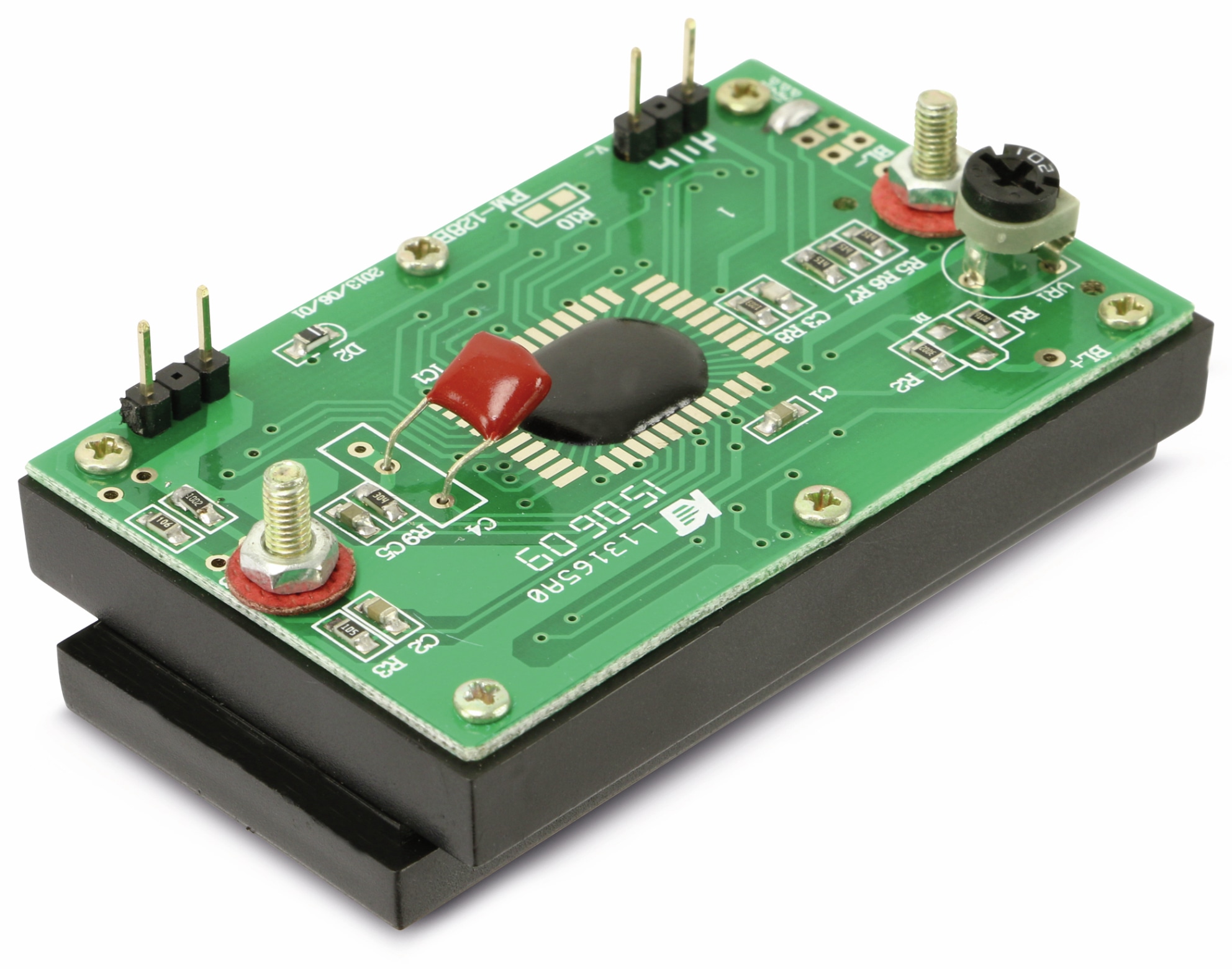

Digital-Panelmeter PM4520/42, 0...42 V-

Einbau-Voltmeter zum Messen einer Gleichspannung von 0,0...42,0 V-. Ideal zum Messen der KFZ-Bordspannung, zum Einbau in Netzgeräte, Solaranlagen usw.

Technische Daten:
  • Betriebsspannung: 8...12 V- (muss von der Messspannung galvanisch getrennt sein!)
  • Messbereich: 0,0...42,0 V-
  • Digitalanzeige: 3-stellig
  • Automatische Polaritätsanzeige
  • Eingangsimpedanz: > 10 MΩ
  • Anschluss: Stiftleisten (passend auf Lochrasterplatine)
  • Fenstergröße: 45x20 mm
  • Befestigungsloch-Abstand: 58 mm
  • Blendenmaße (LxBxH): 70x32x7 mm
  • Messgerätmaße (LxBxH): 67x43x18 mm
Lieferumfang:
  • Einbau-Messgerät
  • Anleitung

Verfügbare Downloads:
  • Download Beschreibung

Bewertungen

10.00 (1 Bewertung)

Teilen Sie Ihre Erfahrungen.

5.00/5.00 Sternen momit 05.01.2022

Anpassung des Messbereichs

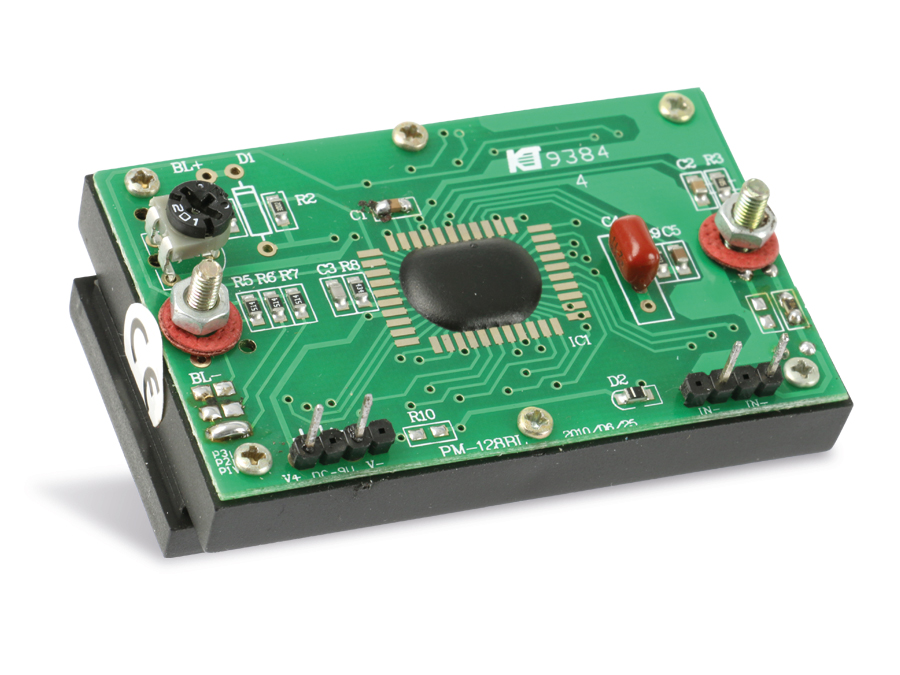

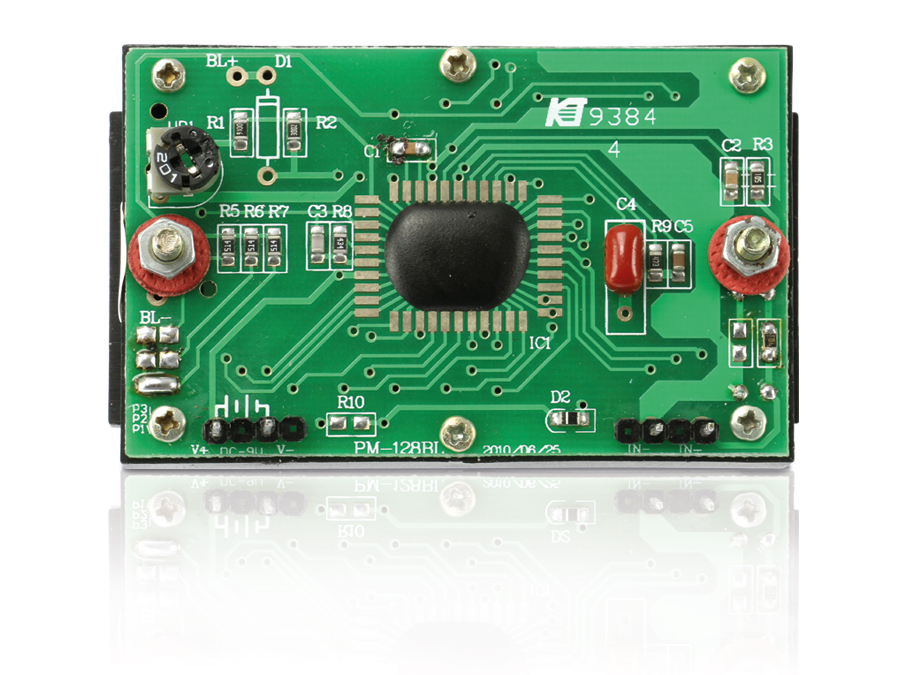

Das PM4520/42 kann sehr einfach angepasst werden. Links auf der Platinenrückseite findet man die Lötpunkte P1,P2,P3 für den Dezimalpunkt. Werkseitig ist P1 mit Lötzinn gebrückt. Dies habe ich mit einer Entlötpumpe entfernt und die Lötbrücke auf P2 gemacht. Der Dezimalpunkt rückt eine Stelle weiter.
Da ist das PM zur Strommessung bis 10,00A zweitstellig verwende habe ich den Messbereichs noch angepasst:
Rechts auf der Platine ist der Eingangsspannungsteiler. Wenn man IN+ auf der Platine verfolgt findet man am rechten Rand den SMD Widerstand mit 10MOhm. Parallel daneben auf der anderen Seite der Platine (man sieht nur die durchkontaktierten Lötpunkte) ist ein 10kOhm Widerstand. Das ergibt also den Faktor 1000:1 was den Messbereich bis 42V abdeckt. Ich habe den 10MOhm Widerstand ausgelötet und einen normalen 100KOhm Widerstand stehend aufgelötet. Das ergibt nun den Faktor 100k:10k=10:1, das deckt nun den Messbereich 0...2V ab. Zu meiner Freude konnte ich den Strom am Labornetzteil auf 10,00A abgleichen weil das PM4520/42 tatsächlich ein 3 1/2 Display hat: es zeigt vier Stellen an: 10.00. Es kann also universell verwendet werden nicht nur für 0,0...42,0V
Für 5 Euro einfach Klasse.
