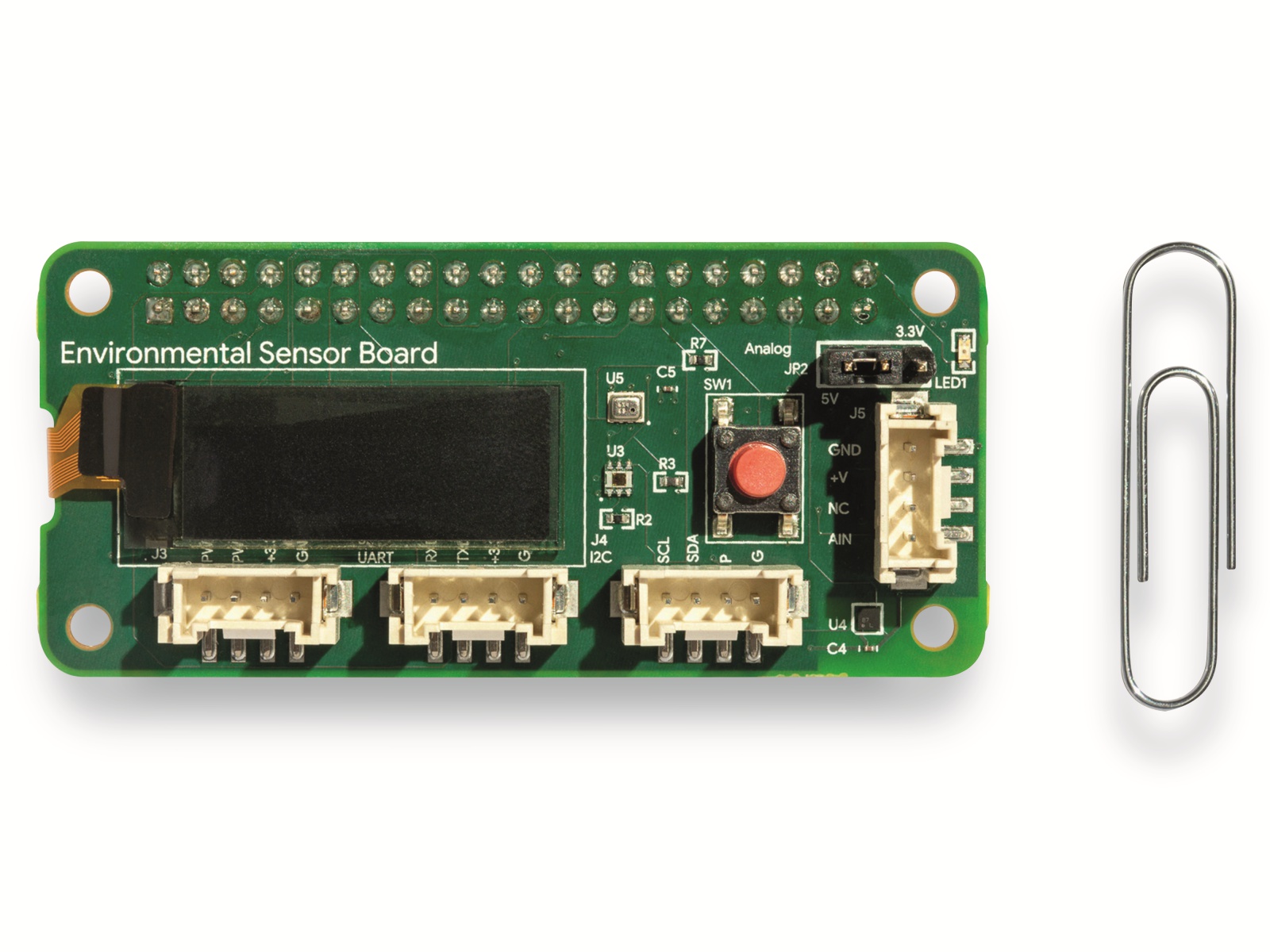

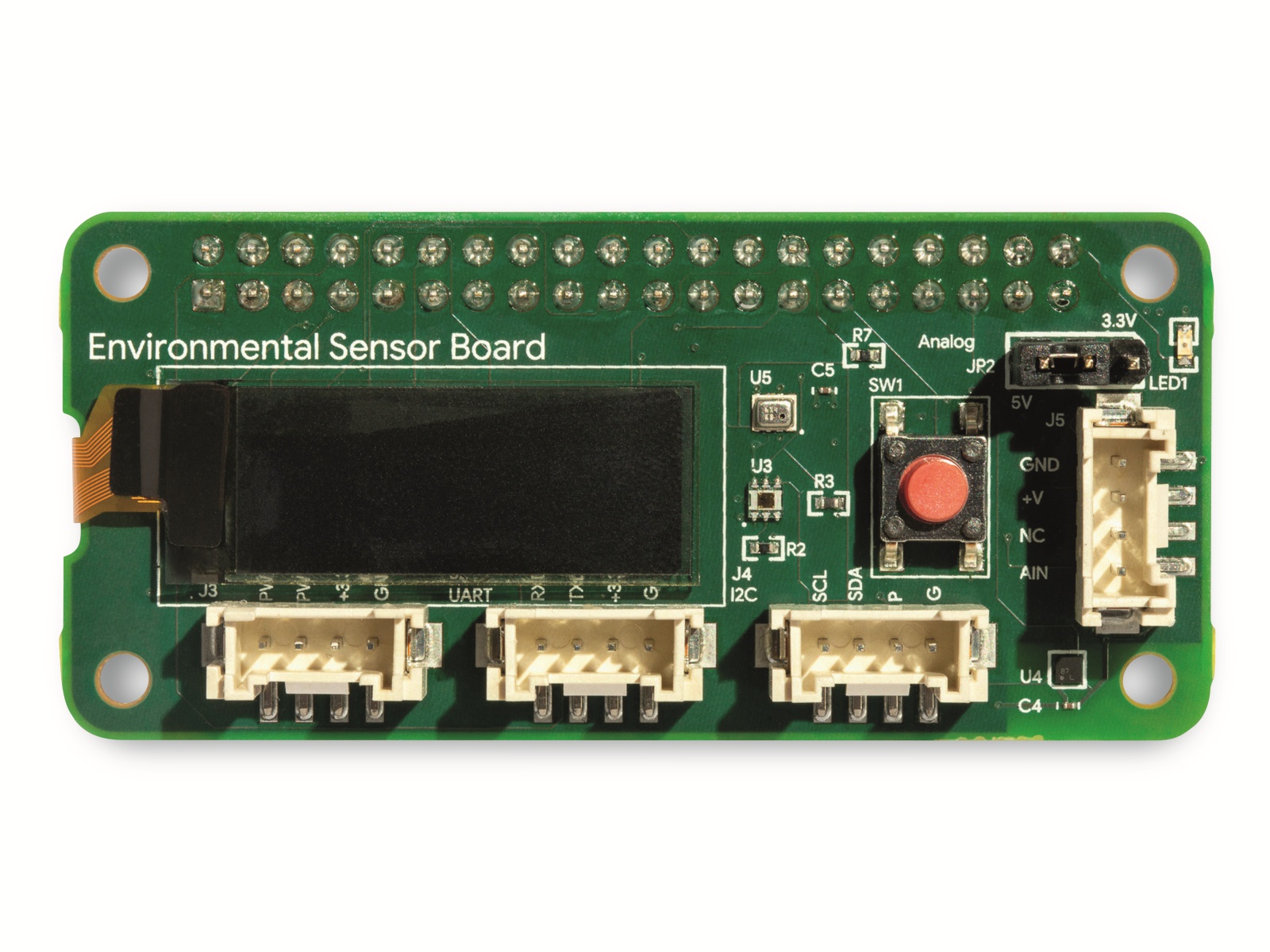

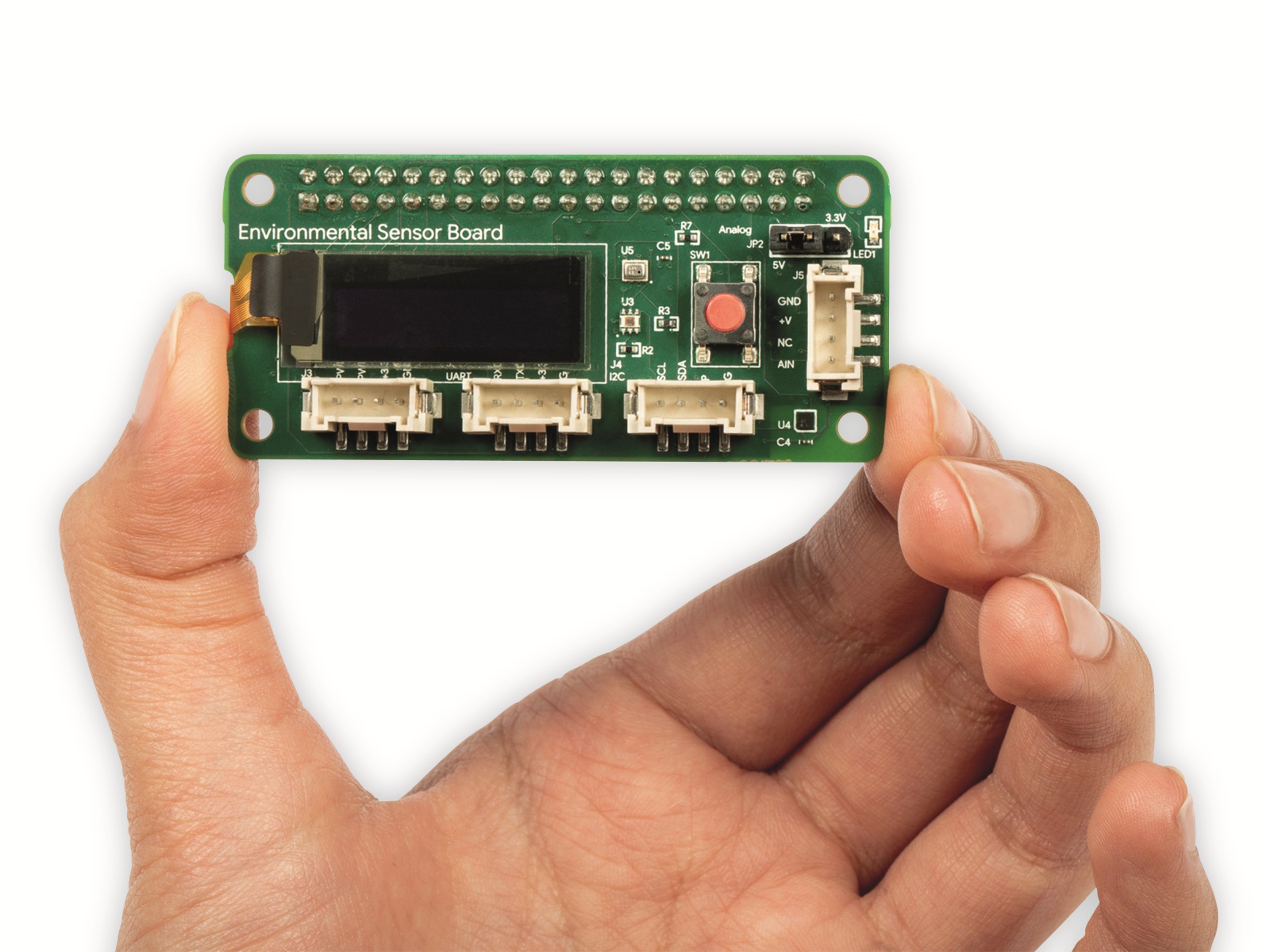

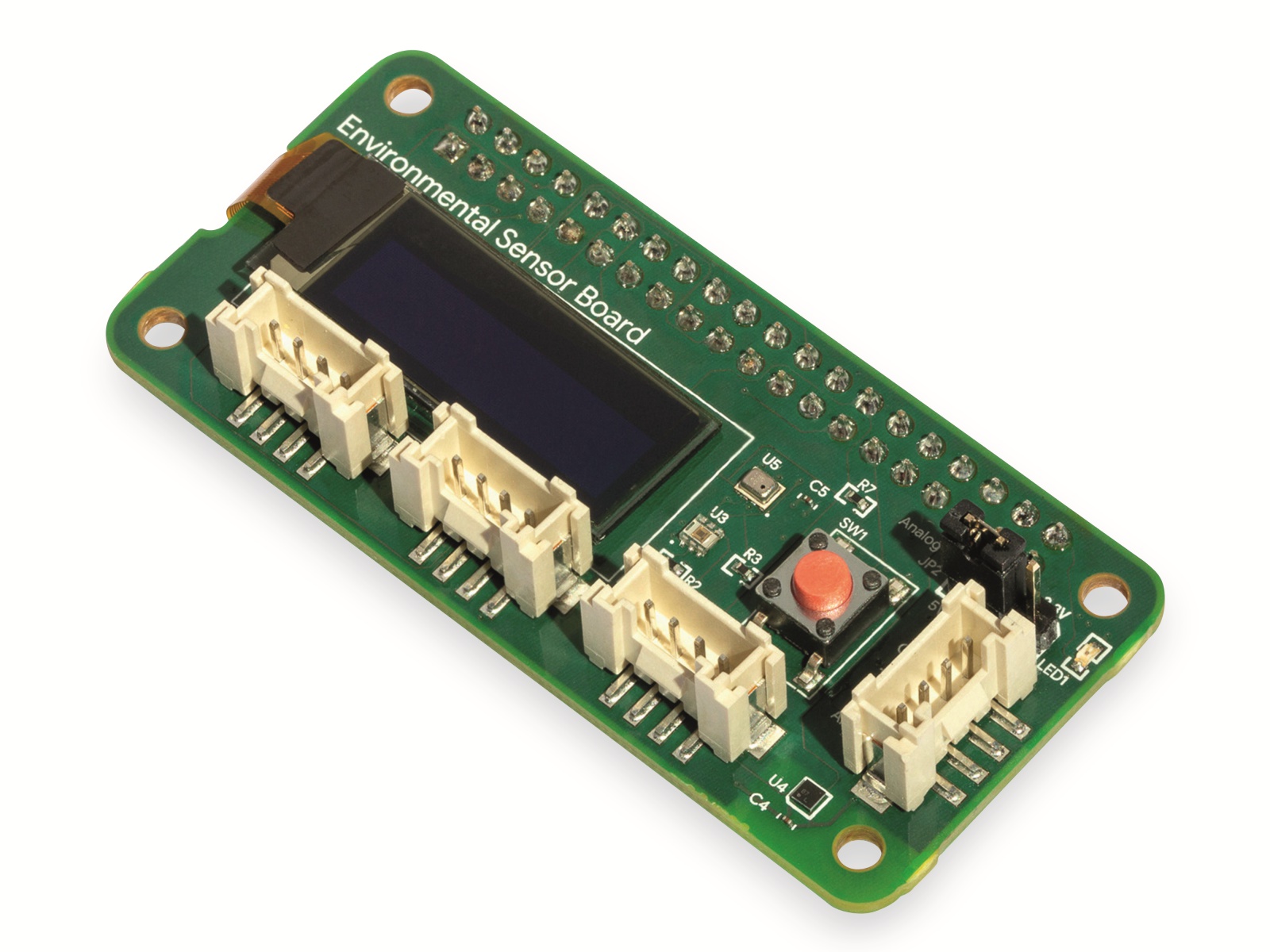

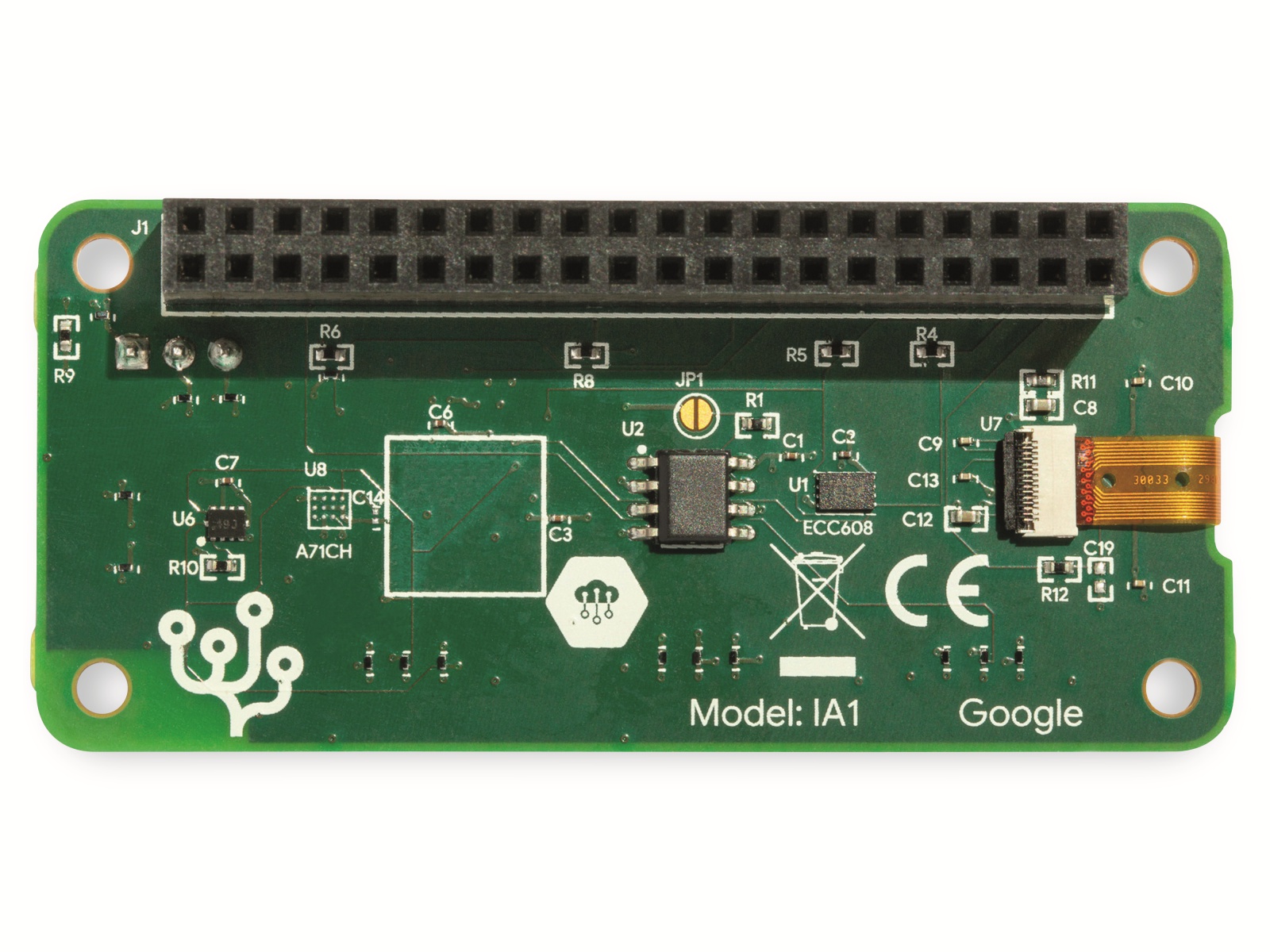

GOOGLE CORAL ENVIRONMENTAL SENSOR BOARD

Das Coral Enviro Board verfügt über Temperatur, Licht und Feuchtigkeitssensoren für Ihre IoT Anwendung. Sie können damit einfach Sensoren zu Ihrem Coral Dev Board oder Raspberry Pi Projekt hinzufügen.
Vier Grove Steckverbinder ermöglichen Ihnen darüber hinaus einfach weitere Sensoren anzuschließen.

Eine spezielle Hardwarekomponente (secure element) ermöglicht es Ihrer Anwendung mit Google's Cloud IOT Core zusammen zu arbeiten.

Technische Daten:

• SENSOREN

Feuchtigkeit: Texas Instruments HDC2010 Luftfeuchtigkeitssensor (Messbereich: 0-100% bei +- 2% Genauigkeit)
Temperatur: HDC2010 (Messbereich: -40 bis +125°C bei +- 0.2°C Genauigkeit)
Helligkeit: Texas Instruments OPT3002 Umgebungslichtsensor (Optisches Spektrum: 300-1000 nm, Messbereich: 1.2 nW/cm^2 bis 10 mW/cm^2 )
Barometer: Bosch Sensortec BMP280 Luftdrucksensor (Messbereich 300 ... 1100 hPa bei +- 1hPa Genauigkeit)

GROVE-STECKVERBINDER

Vier Grove Steckverbinder, unterschiedlich belegt (siehe Datenblatt):
UART
I2C
PWM
Analog

WEITERE FEATURES

128 x 32 OLED display
frei programmierbarer Taster
frei programmierbare LED
on-board TLA2021IRUGT 12-bit ADC (analog-to-digital converter), an analogen Grove Steckverbinder angeschlossen
Microchip ATECC608A crypto chip mit Google Schlüsseln
40-pin GPIO Anschluss für Coral Dev Boards und Raspberry Pi

Das OLED display nutzt den SSD1306 Controller, und ist via SPI verbunden.

Der Kryptoprozessor ATECC608A kann bis zu 16 256-bit Schlüssel in seinem EEPROM speichern. Er wurde integriert, damit man das Gerät sicher identifizieren kann - und beispielsweise sicherstellen kann dass die Messdaten von der richtigen (eigenen) Hardware kommen.

Ab Werk wurde ein Google Schlüssel zur Nutzung mit Google Cloud IoT Core vorinstalliert, er kann auf Wunsch überschrieben werden.

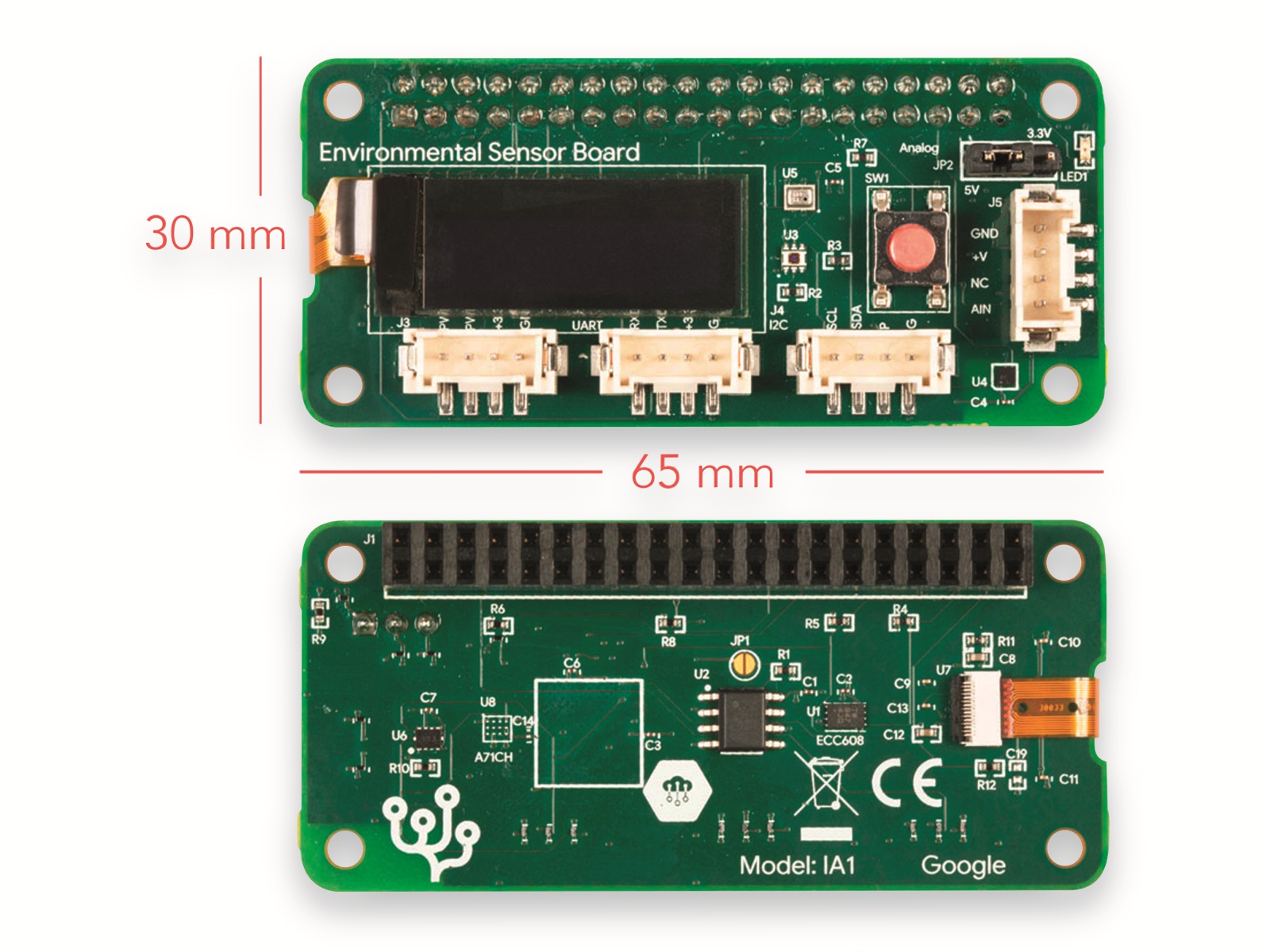

ABMESSUNGEN & GEWICHT

mit Komponenten: 65 x 30 x 18.46 mm
Höhe des 40-pin headers: 8.5 mm
vier Befestigungslöcher, 2.4 mm Durchmesser
Gewicht: 14 g

Überblick über I2C Adressen:

Luftfeuchtigkeit / Temperatur Sensor: 0x40

Umgebungslichtsensor: 0x45

Barometrischer Sensor: 0x76

ADC: 0x49

Kryptoprozessor: 0x30

Hinweise:
Das Coral Environmental Sensor Board muss an einen Host mit I2C, SPI und 3.3V Stromversorgung angeschlossen werden.
Der 40-pin Header und die Python APIs wurden für Kompatibilität mit dem Coral Dev Board oder Raspberry Pi (sowie Mendel Linux bzw. Raspberry Pi OS) entwickelt.

Download & Dokumentation:
Enviro Board Datenblatt (PDF, englisch)
https://coral.ai/static/files/Coral-Environmental-Sensor-datasheet.pdf

Einstieg mit dem Enviro Board (englisch)
https://coral.ai/docs/enviro-board/get-started/

Enviro Board Python API (englisch)
https://coral.ai/docs/reference/enviro/coral.enviro.board/
