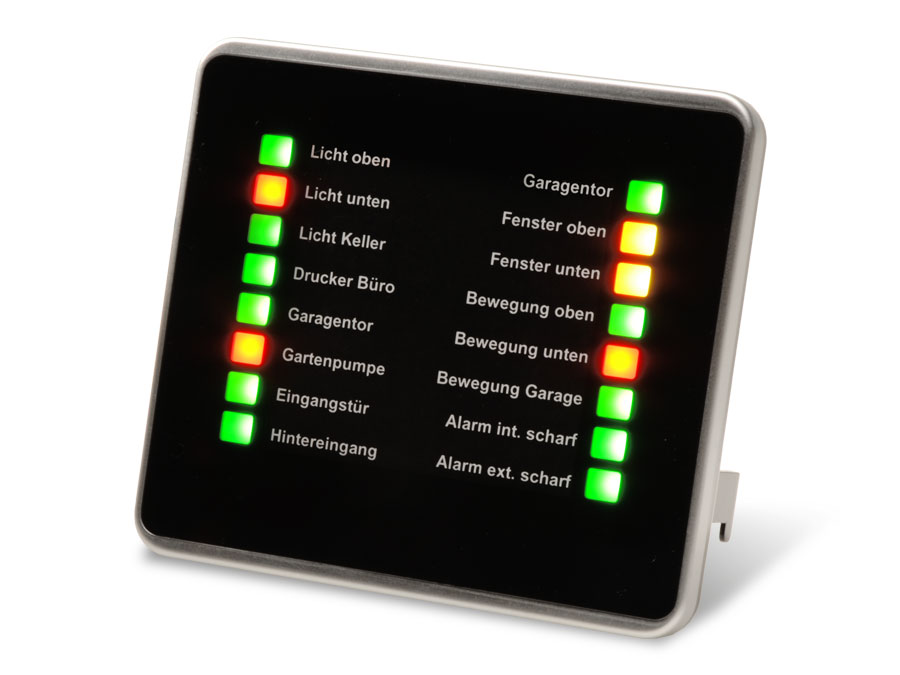

HOMEMATIC 104798 Funk-Statusanzeige LED16

Die Statusanzeige vermittelt über ein mehrfarbiges LED-Anzeigefeld einen schnellen Überblick über bestimmte Zustände im eigenen Haustechnik-System. Welche Zustände angezeigt werden sollen, ist individuell über die HOMEMATIC-Zentrale definierbar. Zusätzlich können vom Anzeigegerät aus bis zu 16 Steuerungskanäle in der Zentrale angesprochen und so Programme gesteuert bzw. ausgelöst werden.

Das Gerät hat die Funktion einer optischen Statusanzeige für das HOMEMATIC-System, die Zustände von Geräten, die über HomeMatic-Aktoren gesteuert werden, signalisieren kann. So kann man auf einen Blick erkennen, ob ein Gerät ein- oder ausgeschaltet ist. Auch der Zustand von Systemvariablen ist über entsprechende, auf der HOMEMATIC-Zentrale laufende Programme auf der Statusanzeige darstellbar.

Für diese Funktionen verfügt das Gerät über 16 Ausgangskanäle (Aktorkanäle), die von der HOMEMATIC-Zentrale angesteuert werden können. Dabei sind auf jedem Kanal 4 Zustände durch verschiedene Farben darstellbar: Aus, Rot, Grün, Orange. Zusätzlich sind 16 Eingangs-(Sende-)Kanäle vorhanden, die Programme in der Zentrale steuern bzw. auslösen können. Diese Kanalsteuerung erfolgt mittels 3 Tasten auf der Geräterückseite und optischer "Begleitung" über das LED-Anzeigefeld.

Da sowohl die Eingangskanäle als auch die Ausgangskanäle über die Zentrale (keine direkte Verknüpfung von und mit Sendern und Aktoren, nur über Programme, die auf der Zentrale laufen!) frei einstellbar sind, kann man die Statusanzeige sehr flexibel an die eigenen Bedürfnisse anpassen.

Das flache Gerät ist sowohl als Standgerät als auch als Wandgerät einsetzbar.

Technische Daten:

• Funkfrequenz: 868,3 MHz
• Maße (BxHxT): 110x100x15 mm
• Freifeldreichweite: bis zu 100 m
• Protokoll: BidCoS
• Stromaufnahme: max. 250 mA
• Spannungsversorgung: 7 V-

Lieferumfang:

• HOMEMATIC Statusanzeige
• Stecker-Schaltnetzteil 7,5 V/0,5 A
• Bedienungsanleitung in Deutsch und Englisch
• Montagematerial
