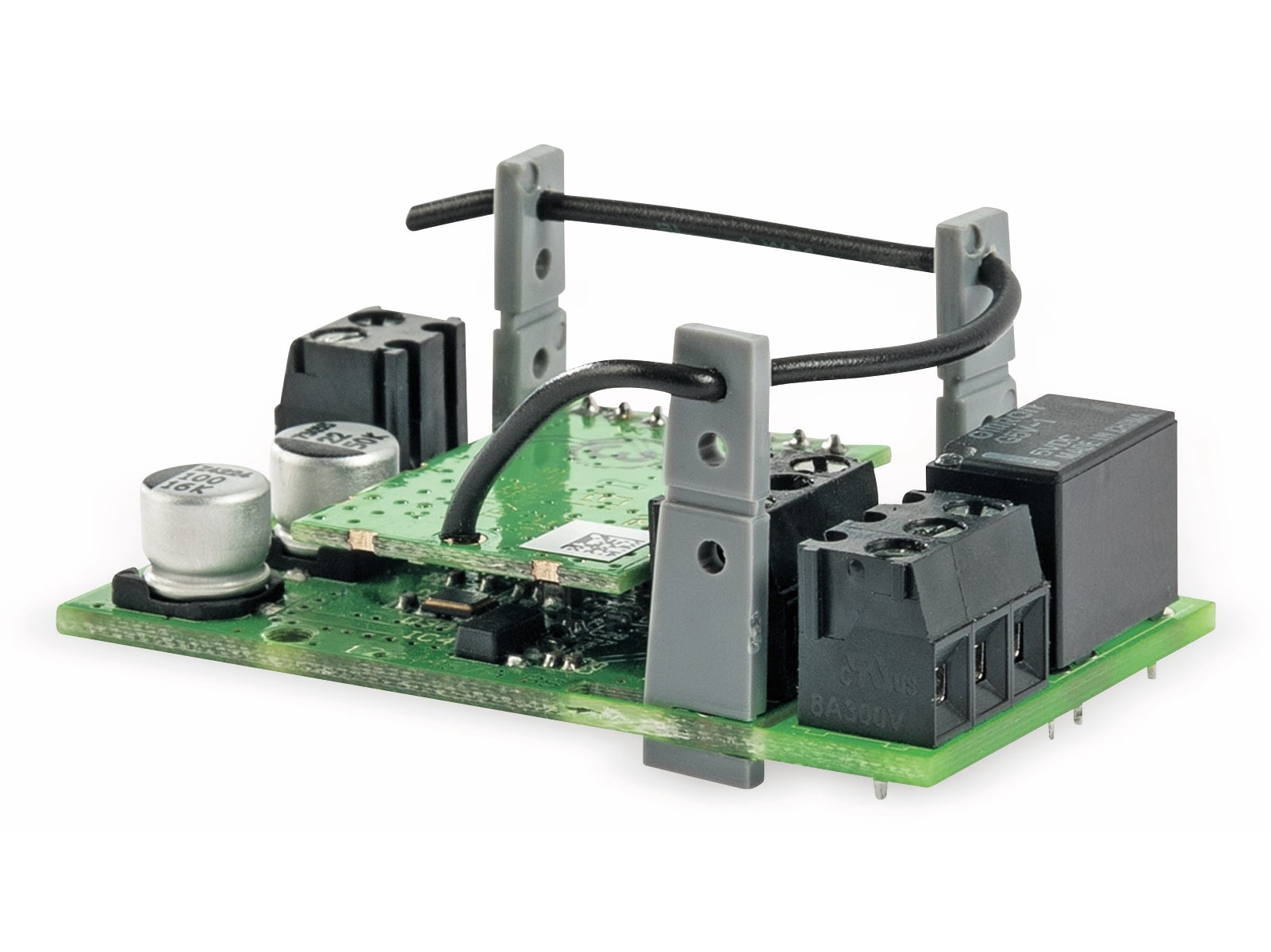

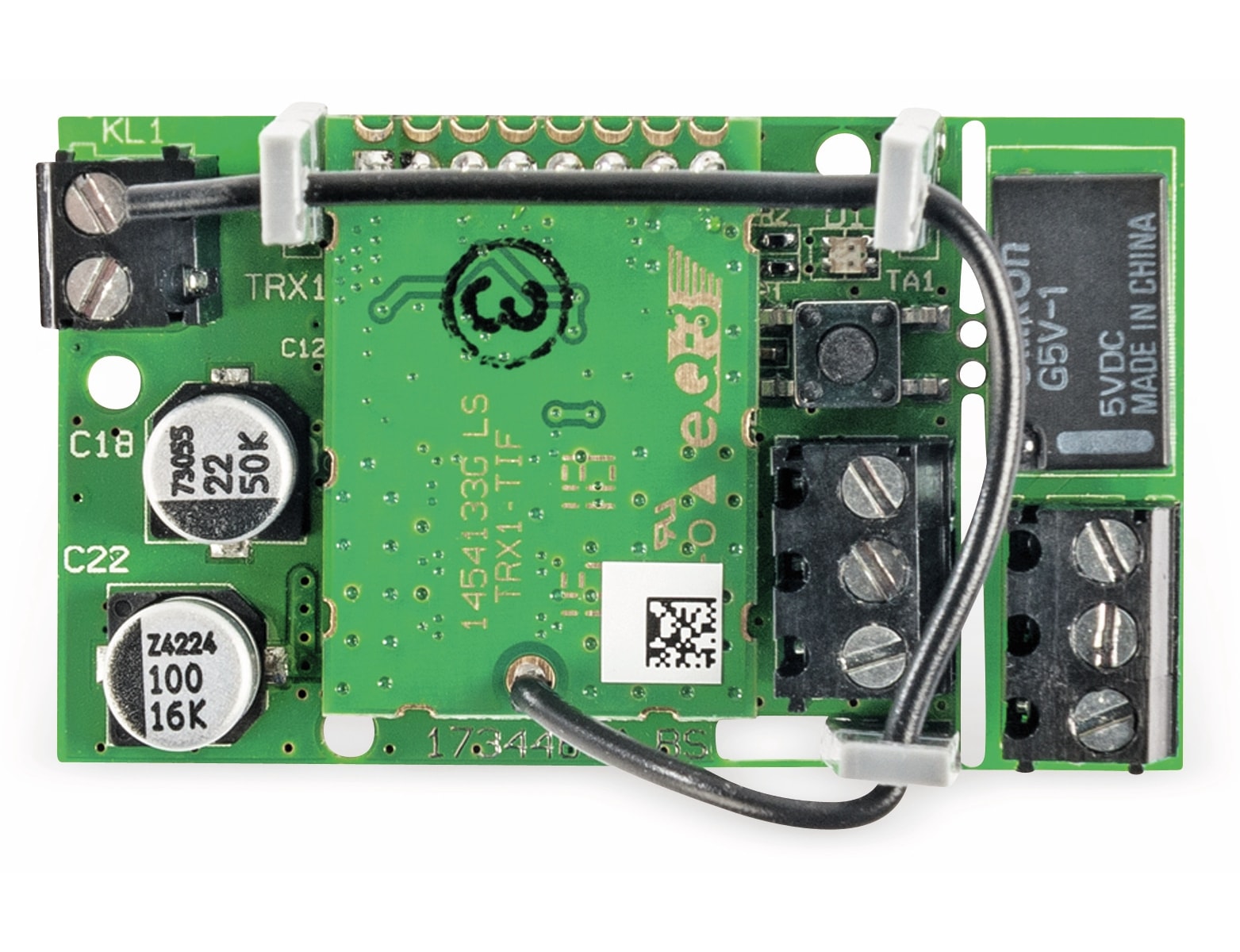

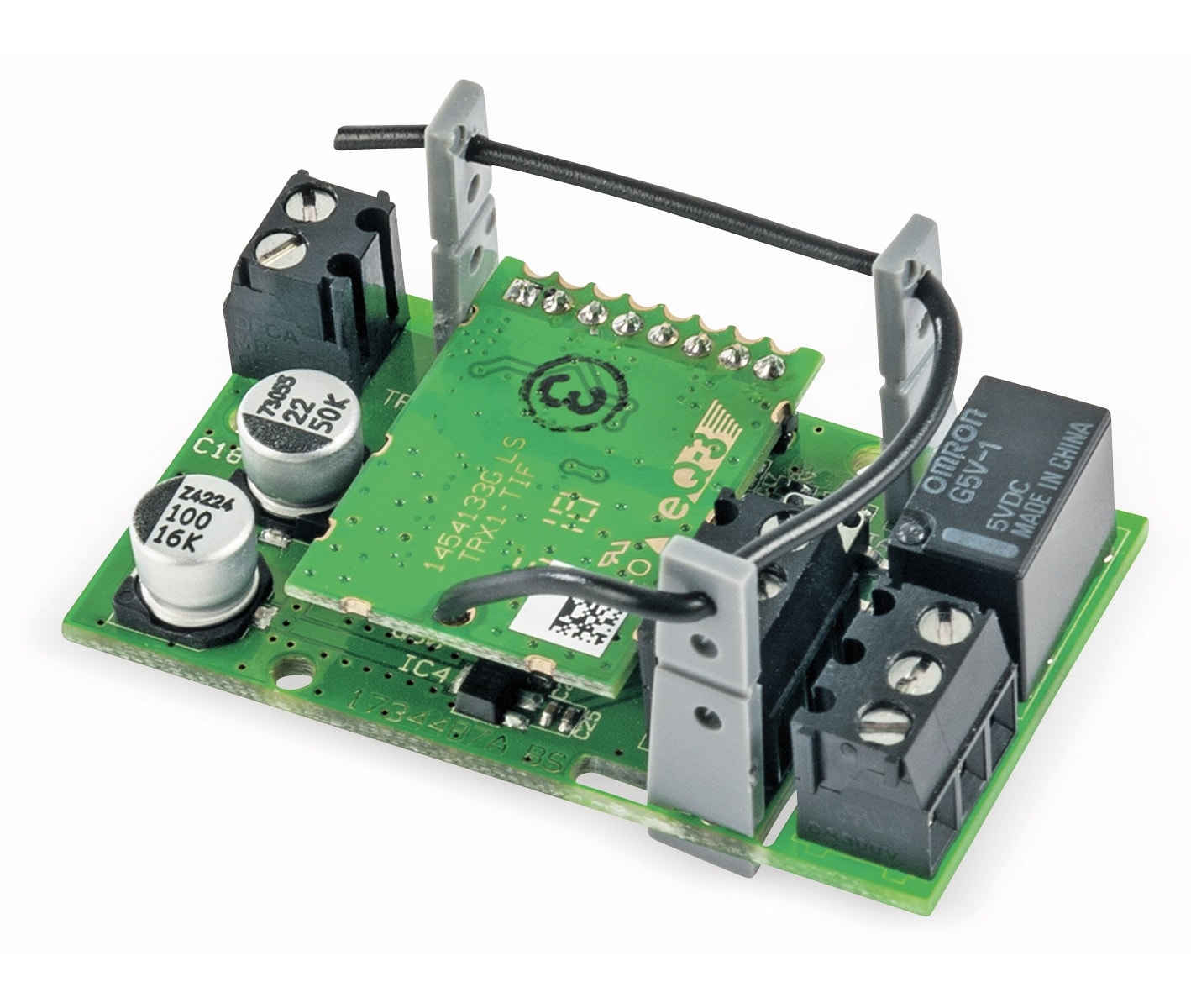

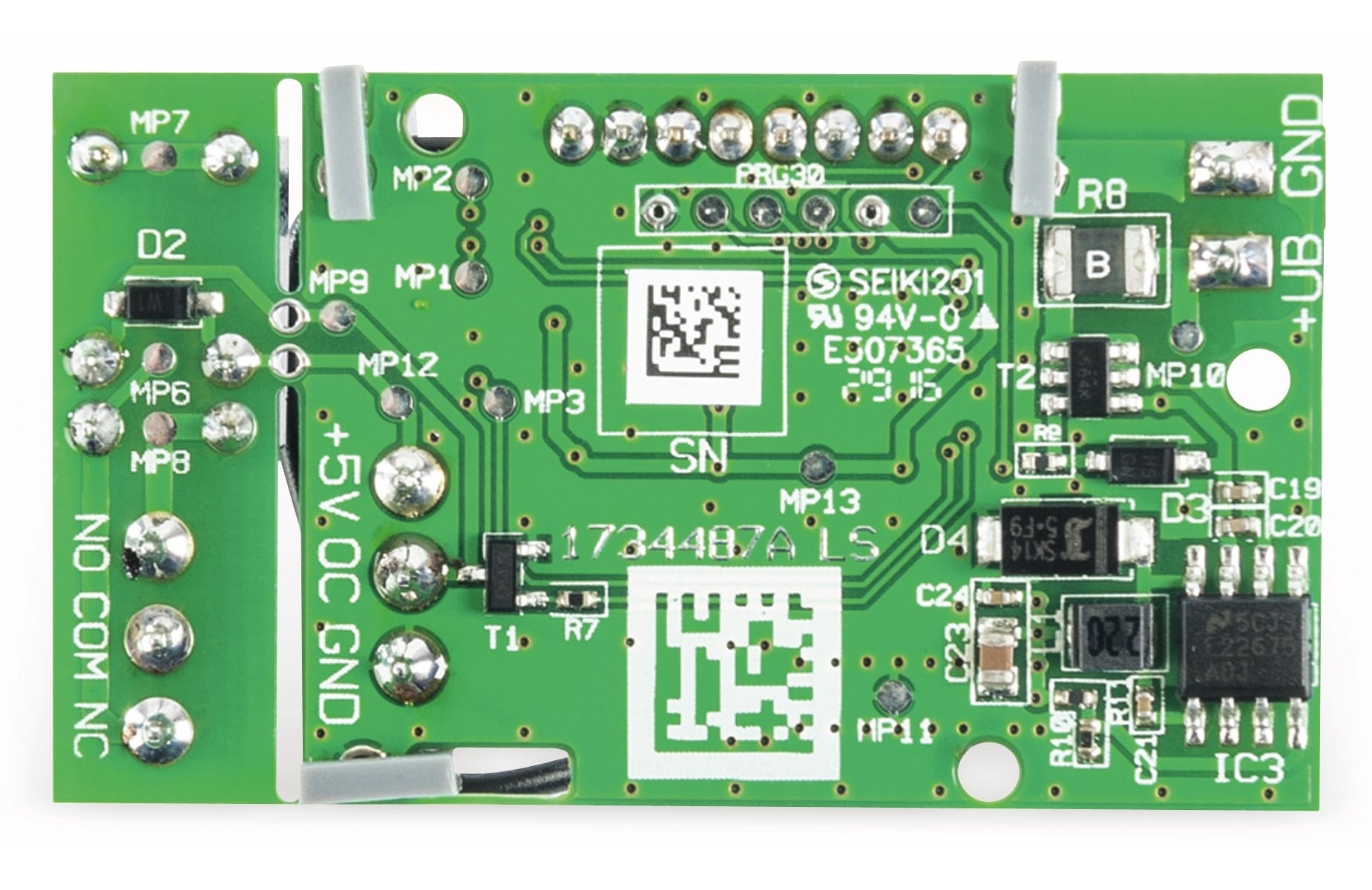

HOMEMATIC IP Smart Home 150776A0, Schaltplatine

Die HOMEMATIC IP 150776A0 Schaltplatine ermöglicht das Schalten, bspw. eines Schalter- oder Tastereingangs, 12 V-Signalgebers oder von LEDs per Funk im Kleinspannungsbereich. Die Homematic IP Schaltplatine ermöglicht das Einbinden von gewöhnlichen elektrischen Geräten in das Homematic IP Smart-Home-System. Zum Nachrüsten muss die winzige Platine einzig an geeigneter Stelle im Gerätegehäuse untergebracht und z. B. mit dem vorhandenen Taster- oder Signaleingang verbunden werden. Ein Miniaturrelais erlaubt dabei Schaltleistungen von bis zu 30 V/1 A. Wird das Relais nicht benötigt, kann dieses einfach von der Platine abgebrochen, die Platine dadurch nochmals verkleinert und stattdessen der Open-Collector-Schaltausgang mit 30 V/0,5 A genutzt werden. Erst einmal eingebaut können herkömmliche Haushaltsgeräte, Lichtinstallationen, eigene µC-Applikationen oder auch Garagentorantriebe in Verbindung mit dem Homematic IP Access Point bequem per Homematic IP App, Fernbedienung oder Wandtaster geschaltet werden.

Features:

• Dank kompakter Bauweise ist ein flexibler Einbau in bestehende Geräte und eigene Projekte möglich
• Angeschlossene Geräte können komfortabel z. B. über die Homematic IP App oder per Funk-Fernbedienung ein oder ausgeschaltet werden
• Anwendung in nahezu allen Bereichen des Smart Homes möglich – herkömmliche Haushaltsgeräte, Lichtinstallationen oder Garagentorantriebe können intelligent mit Homematic IP gesteuert werden

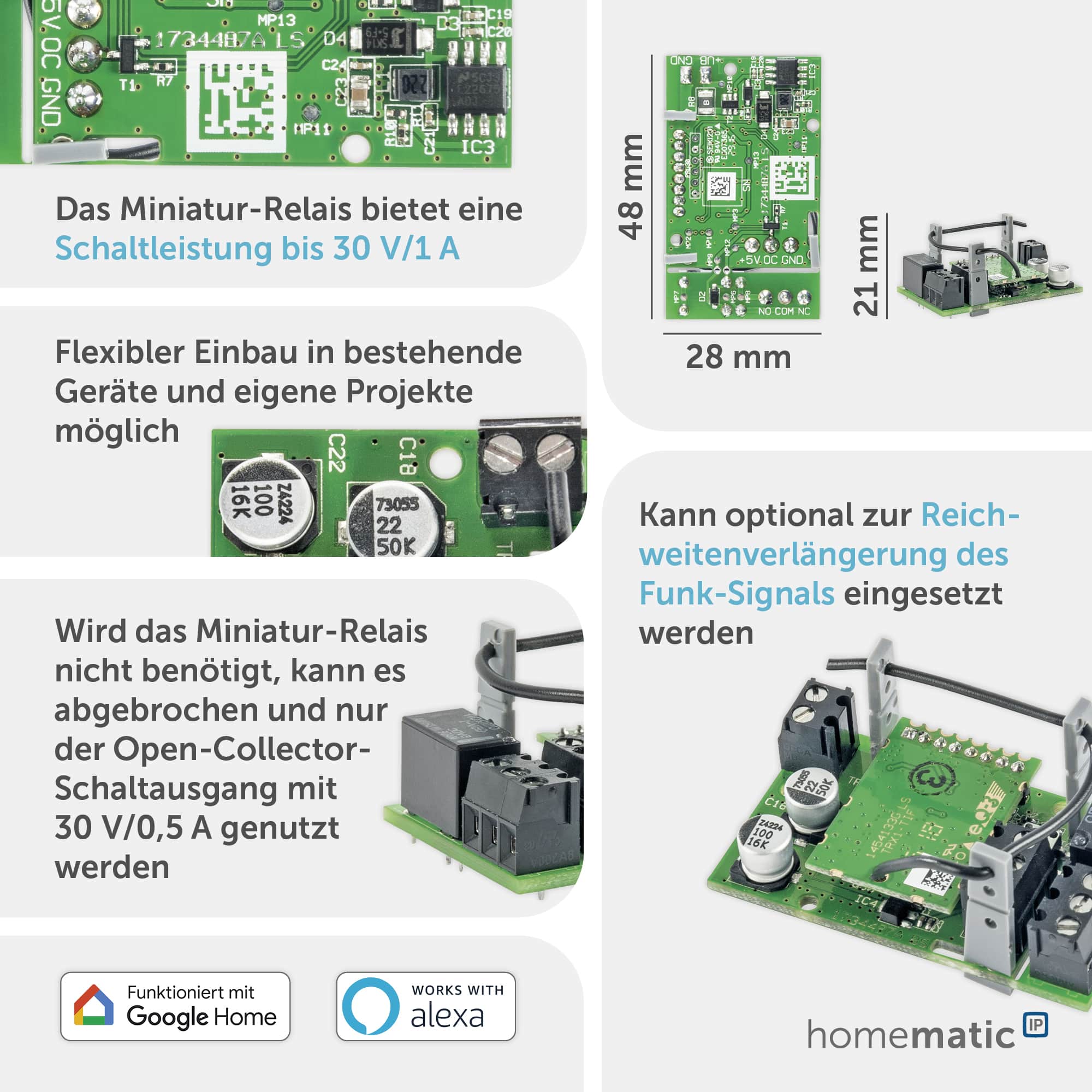

• Das Miniatur-Relais bietet eine Schaltleistung bis 30 V/1 A
• Wird das Miniatur-Relais nicht benötigt, kann dieses einfach abgebrochen und nur der Open-Collector-Schaltausgang mit 30 V/0,5 A genutzt werden
• Kann mit dem Access Point in Verbindung mit der Homematic IP App (ohne Folgekosten), der Homematic Zentrale CCU2 sowie mit vielen Partnerlösungen betrieben werden

Technische Daten:

• Versorgungsspannung: 5...25 VDC
• Stromaufnahme ohne Relais: 50 mA max.
• Stromaufnahme mit Relais: 70 mA max.
• Relais: Wechsler, 1-polig, μ-Kontakt
• Lastart: ohmsche Last
• Maximale Schaltspannung: 30 V
• Maximaler Schaltstrom: 1 A (Miniatur-Relais) bzw. 0,5 A (Open-Collector-Schaltausgang)
• Leitungsart u. -querschnitt: starre und flexible Leitung, 0,75...1,0 mm²
• Umgebungstemperatur (Betrieb): -10...35 °C
• Abmessungen (B x H x T): 28 x 48 x 21 mm (mit Relais)
• Gewicht: 13 g
• Funk-Frequenzband: 868,0...868,6 MHz, 869,4...868,65 MHz
• Typ. Funk-Freifeldreichweite: 350 m
• Herstellerartikelbezeichnung: HMIP-PCBS
• Herstellerartikelnummer: 150776A0
• EAN-Code: 4047976507764

Lieferumfang:

• 1x Homematic-IP-Schaltplatine
• Bedienungsanleitung
