Pinbelegung
Hier die Pinbelegung:

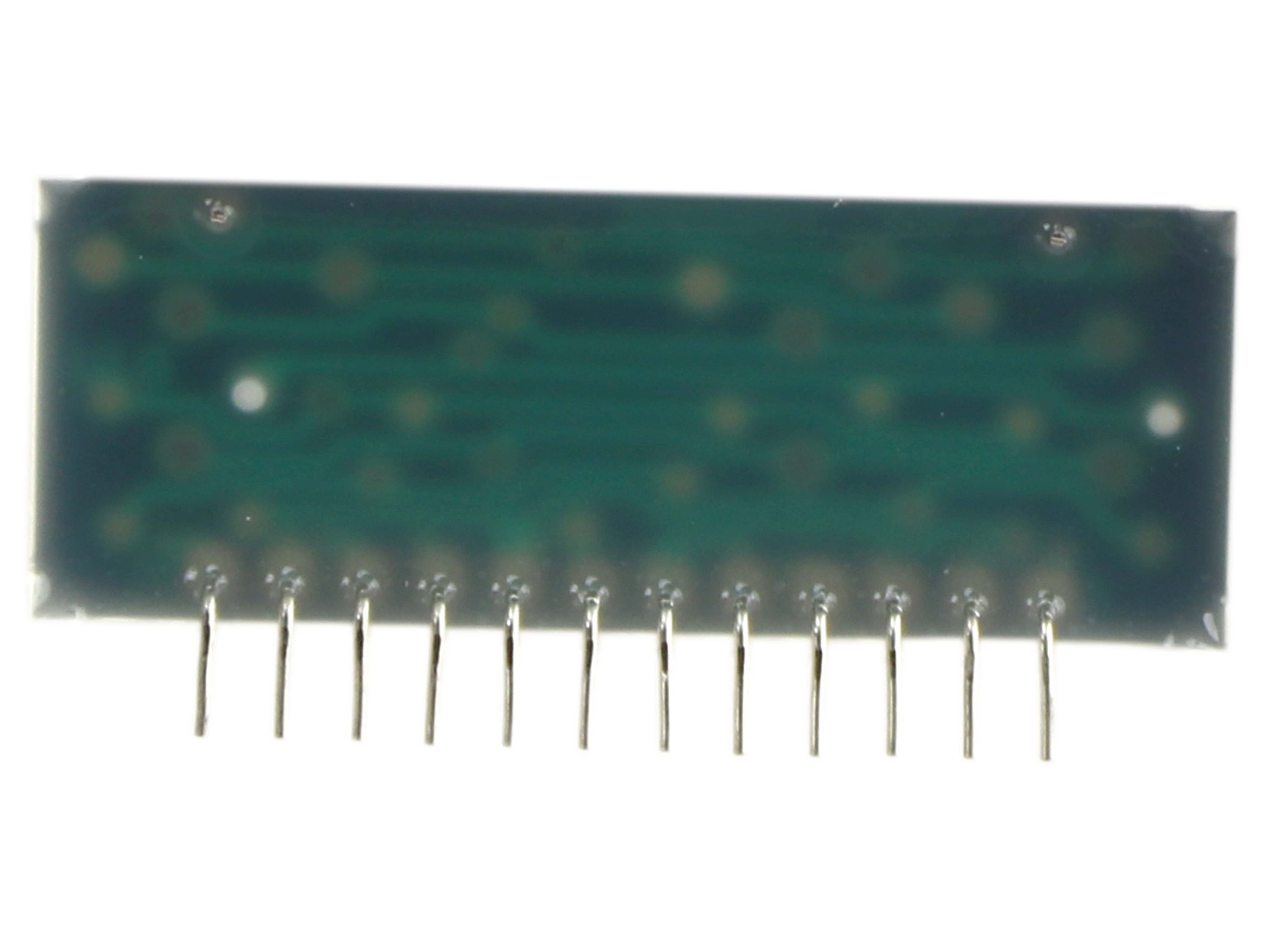

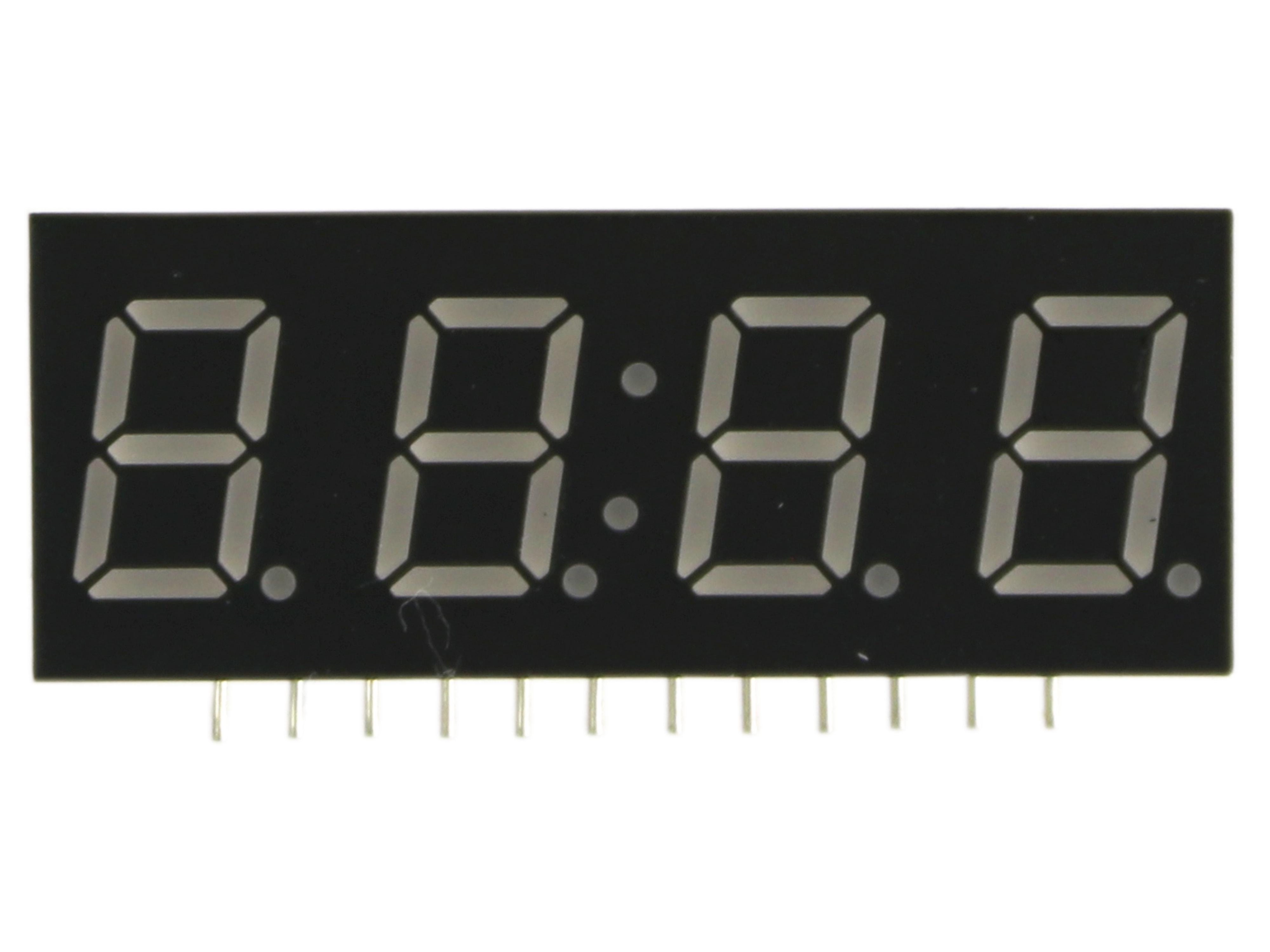

Anzeigen von links nach rechts von 1 bis 4 nummeriert, die Pins ebenfalls von links nach rechts von 1 bis 12:
Pin 1: Digit 1 Anode
Pin 2: Segment a
Pin 3: Segment f
Pin 4: Digit 2 Anode
Pin 5: Digit 3 Anode
Pin 6: Segment b
Pin 7: segment e
Pin 8: Segment d
Pin 9: Dezimalpunkt für Digit 3,4, für Digit 1 und 2: Doppelpunkt
Pin 10: Segment c
Pin 11: Segment g
Pin 12: Digit 4
