LiIon Tiefentladungsschutz, 2,7 V-, 0,3 A

  • 810640

Sofort lieferbar, Lieferzeit ca. 1-3 Werktage

0,73 €

inkl. MwSt. zzgl. Versand

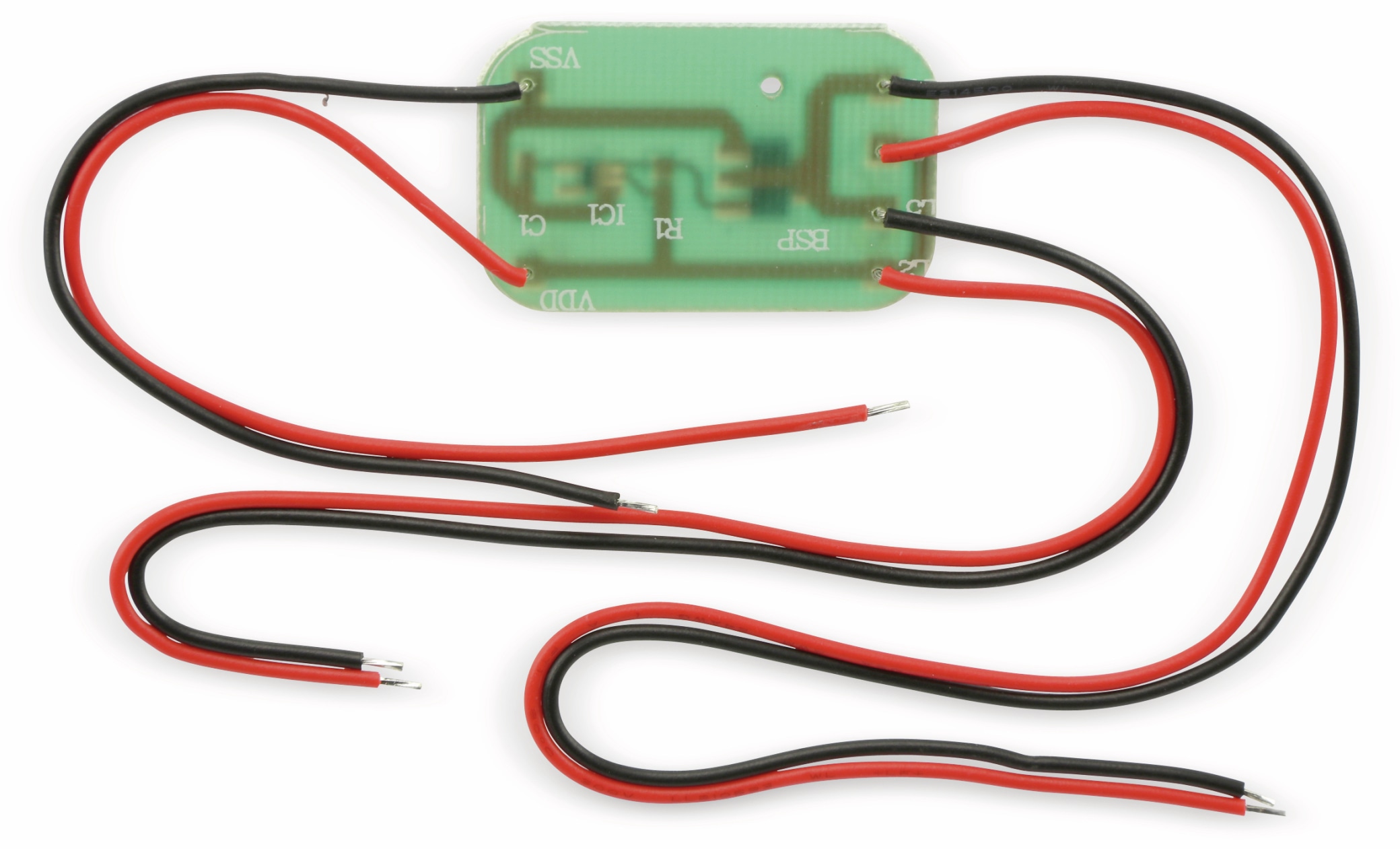

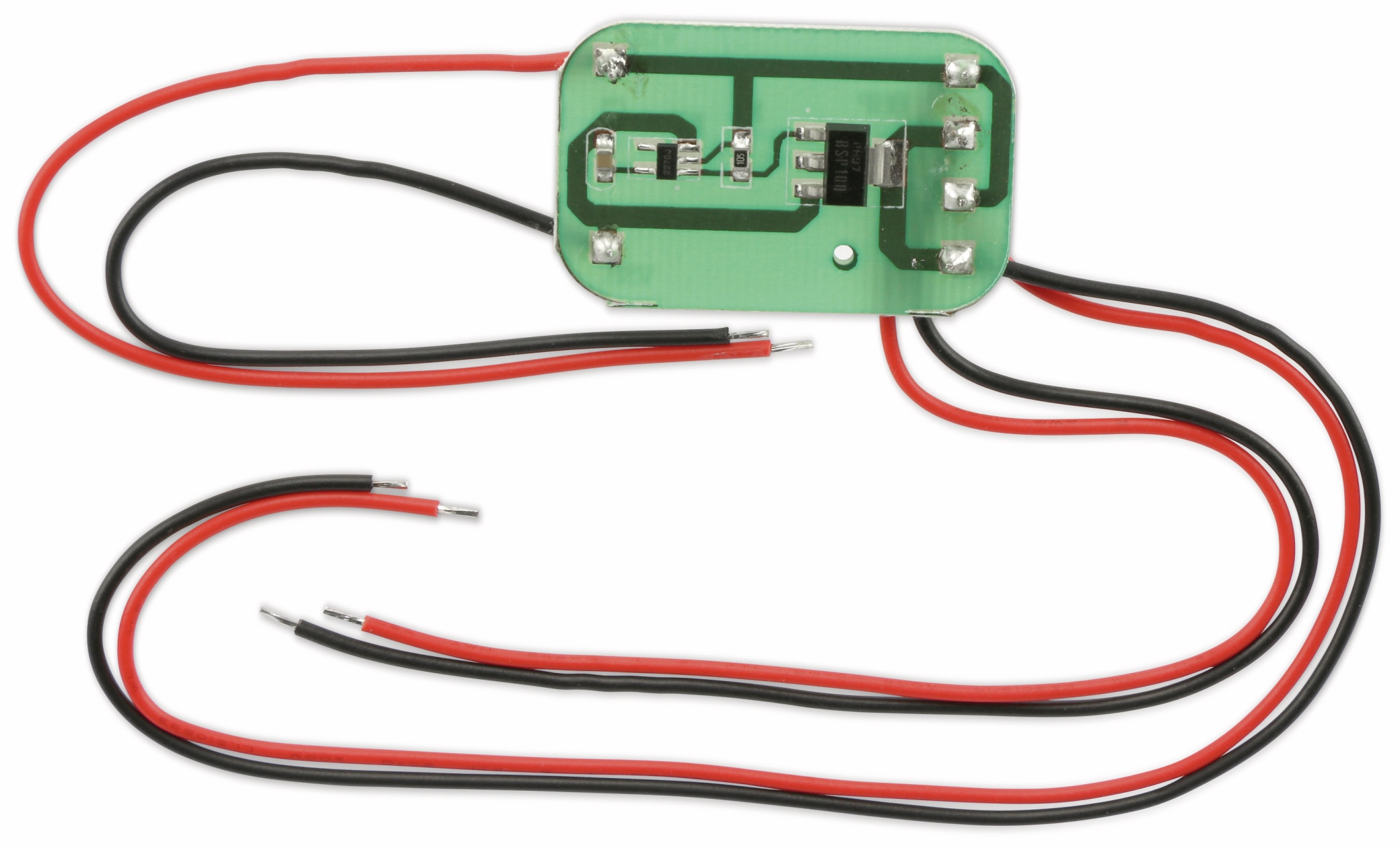

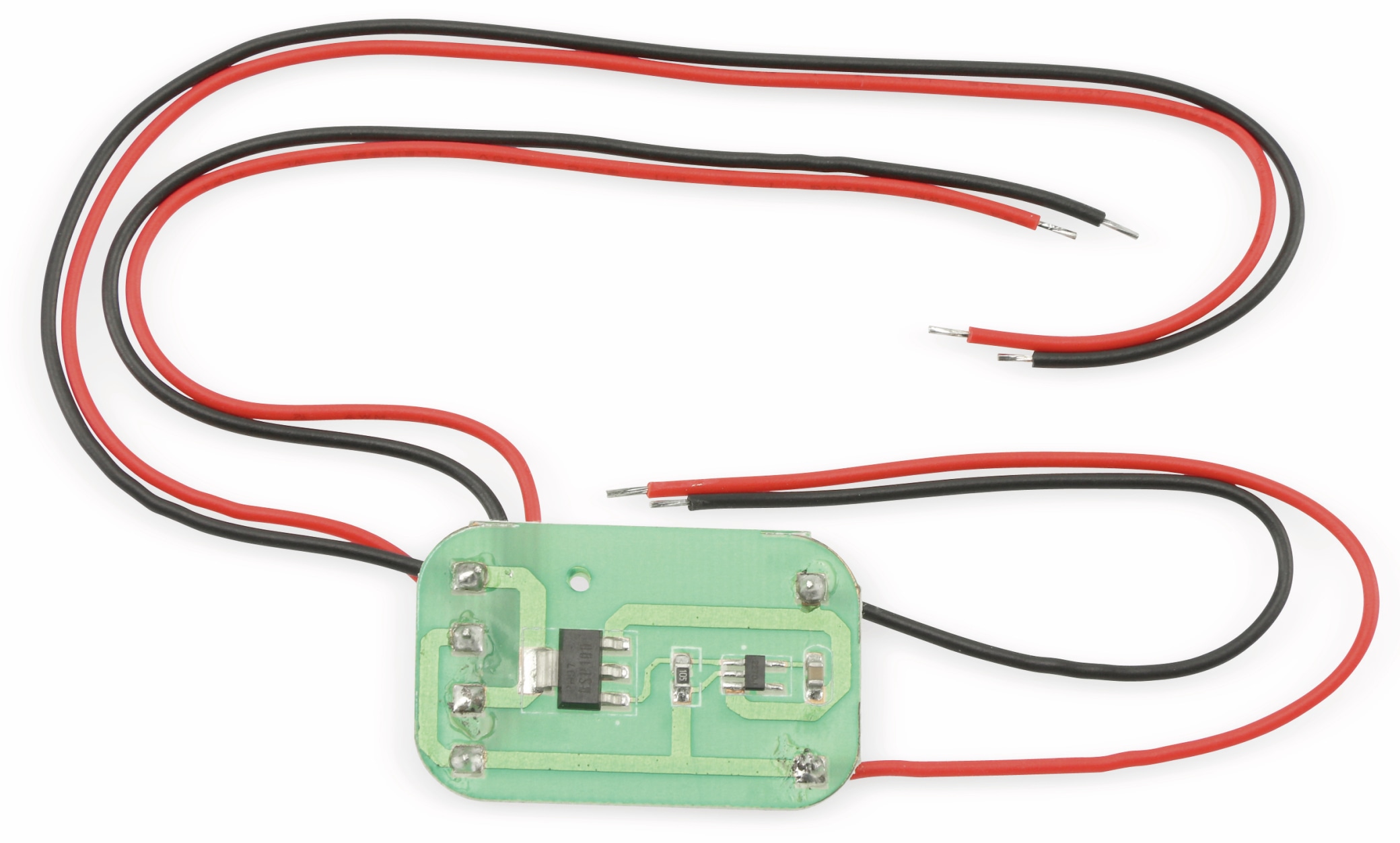

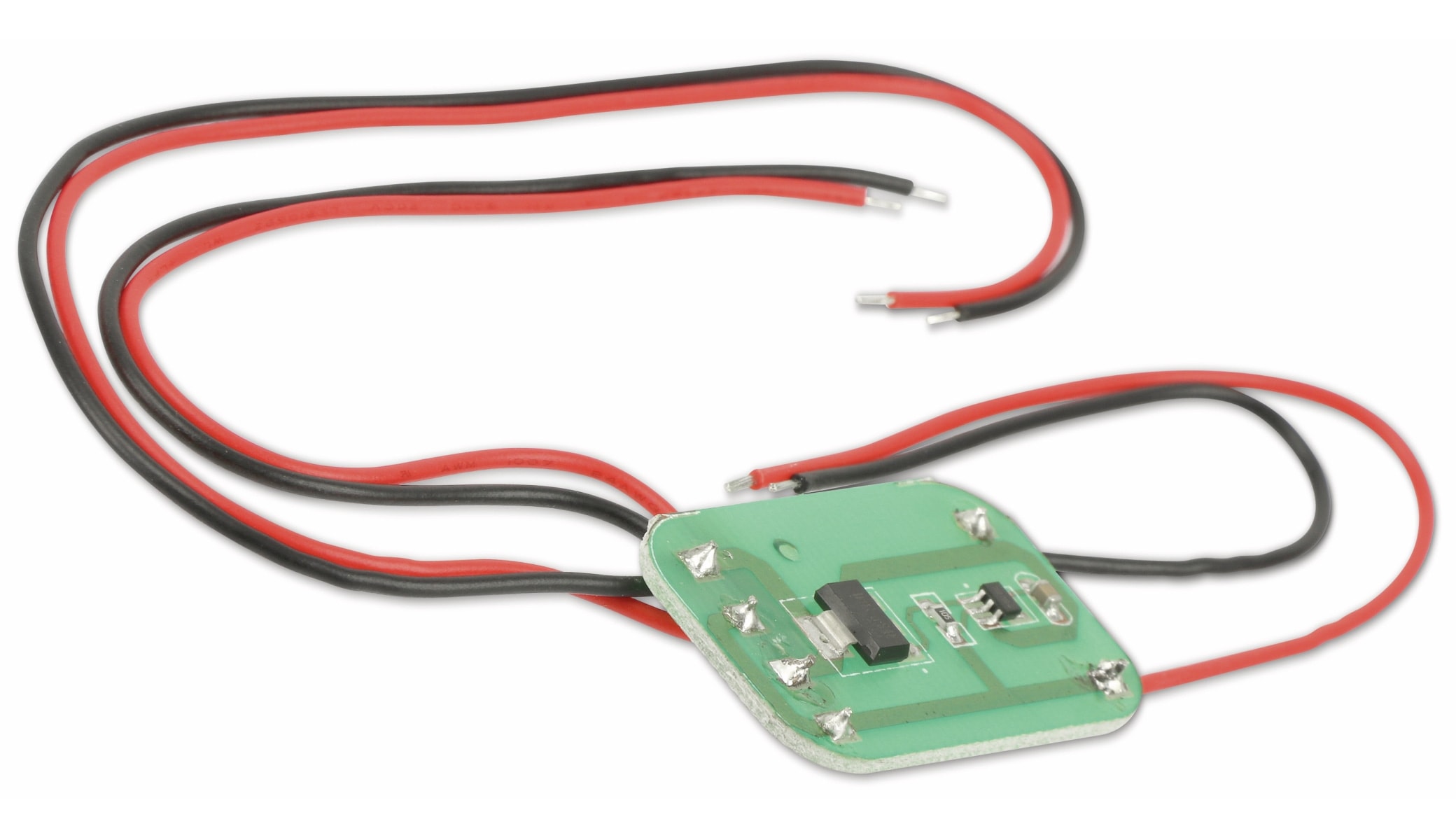

LiIon Tiefentladungsschutz, 2,7 V-, 0,3 A

Platine mit einem Eingang, 2 parallel geschalteten Ausgängen und integriertem Überlastschutz. Zwischen LiIon-Akku und Verbraucher geschaltet, wird die Tiefenentladung wirkungsvoll verhindert und somit der Akku geschützt.

Technische Daten:
  • Abschaltspannung: 2,7 V-
  • Wiedereinschalt-Spannung: ca. 2,9 V-
  • Überlastschutz: Abschaltung bei 300 mA
  • Belegung: VDD (Eingang +), VSS (Eingang -), L2/L3 (Ausgang +), L4/L5 (Ausgang -)
  • Anschluss: Litzen mit verzinnten Enden, Länge min. 100 mm
  • Platinenmaße (LxBxH): 36x23x4 mm

Bewertungen

2.00 (1 Bewertung)

Teilen Sie Ihre Erfahrungen.

1.00/5.00 Sternen Felix 23.07.2020

Funktion nur rudimentär gegeben, Schaltschwellen stimmen nicht und Strombegrenzung 300mA stimmt auch nicht (740mA fließen ohne Abschaltung)

Auf dem Platinchen offenbar osteuropäischer Herkunft ist ein BSP100 MOSFET und ein mir unbekannter Chip mit Aufschrift 2270M verlötet. Zum Test habe ich das Platinchen an einem Labornetzgerät angeschlossen und mit einem bzw. mehreren parallel geschalteten 20 Ohm Widerständen belastet bei Spannungen bis 4,3V. Die Abschaltspannung liegt bei mir bei ca. 2,86 bis 2,9 Volt, Wiedereinschalten bei etwas über 3 Volt. Ob die nicht unterschiedlichen Schaltschwellen an der Anzahl parallel geschalteter Widerstände oder an der Temperatur liegen, habe ich nicht weiter untersucht. Der angegebene Überlastschutz von 300mA funktioniert auch nicht, denn bei drei parallelen 20 Ohm-Widerständen (also 6,7 Ohm) wurden auch mal >740mA gezogen. Ob hier nur die Daten falsch angegeben sind (der MOSFEST ist auch bis 3,2A ausgelegt) oder die Strombegrenzung gar nicht existiert, will ich nicht beurteilen.

Das einzig positive ist, dass bei Unterschreiten der Abschaltspannung wirkllich fast kein Strom mehr fließt, mein Multimeter hat
