              Produktinformationen "OWON LCD-Oszilloskop mit Multimeter und Funktionsgenerator, HDS242S, 2-Kanal, 40 MHz"

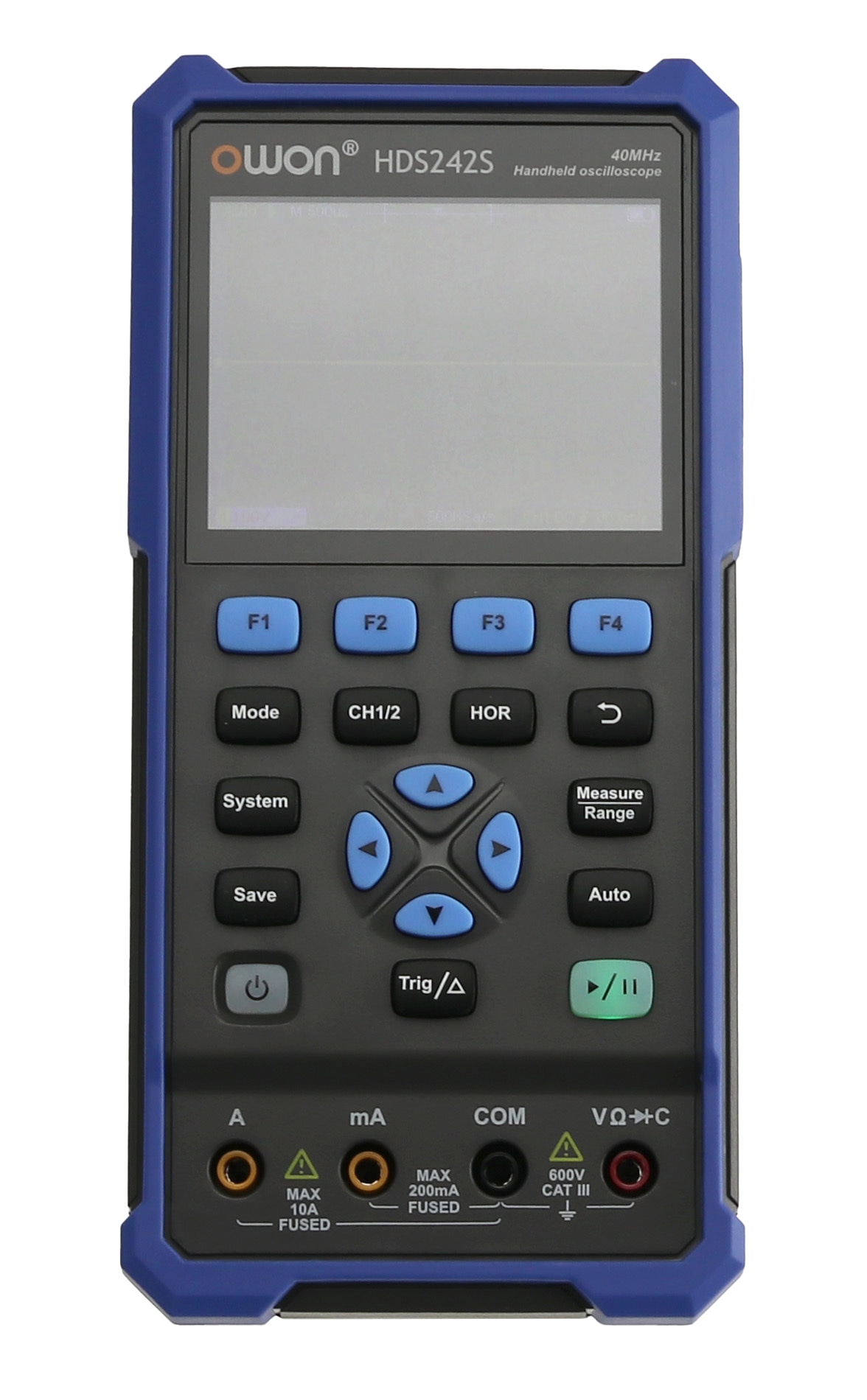

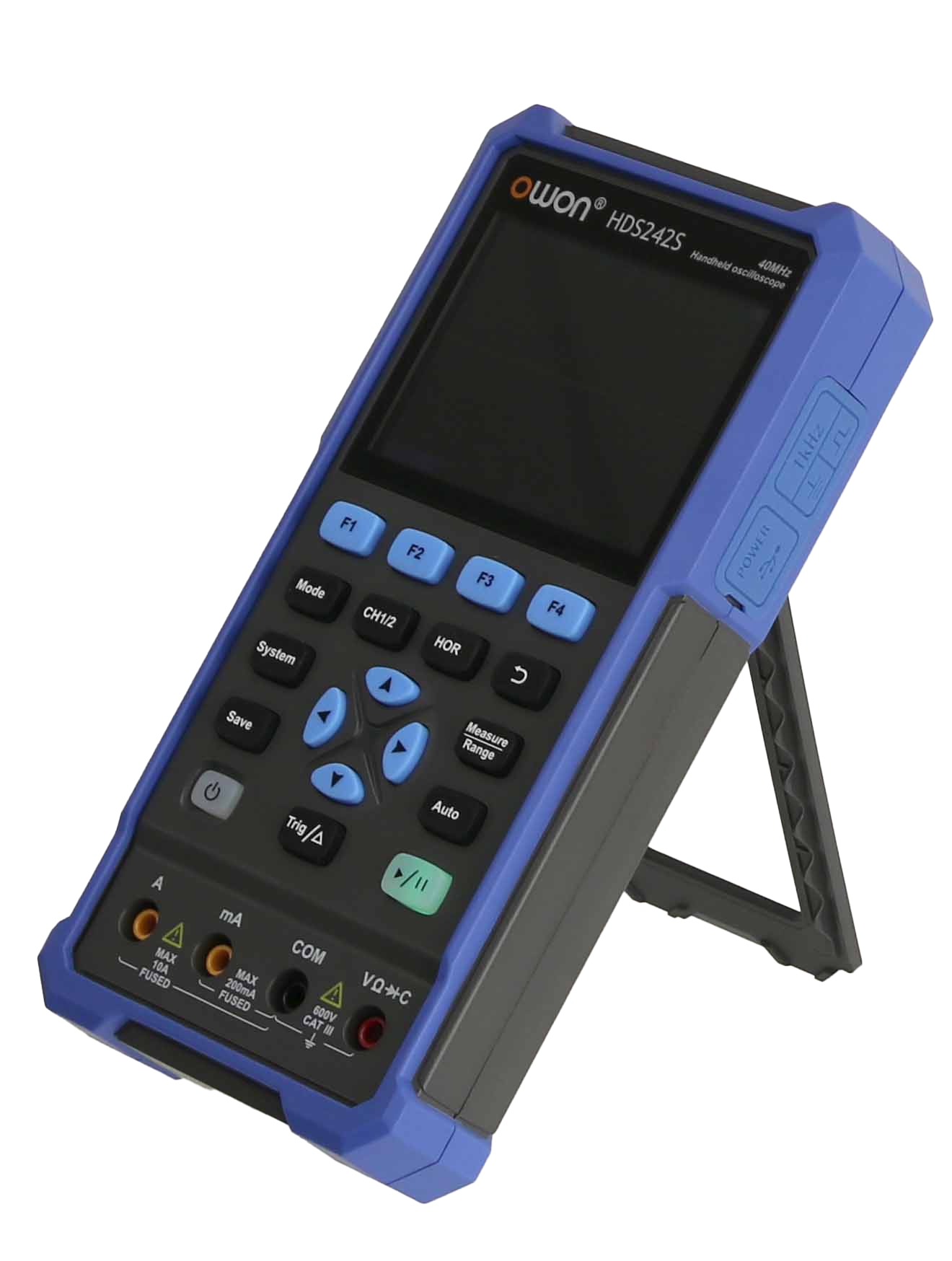

              Digitales Speicher-Oszilloskop (2-Kanal) mit 9 cm (3,5") LC-Display und eingebautem Digital-Multimeter und 25 MHz Funktionsgenerator (1-Kanal). Ideal für den mobilen Einsatz, für Bastler, Modellbauer usw.

              Technische Daten:

              • Spannungsversorgung: 2x 18650 LiIon-Akkus (nicht im Lieferumfang) oder über USB-C (5VDC)
              • Display: 9 cm (3,5") Diagonale, 320x240 Pixel, 65536 Farben, Helligkeit einstellbar
              • Gewicht (ohne Batterien): ca. 0,6 kg
              • Maße (LxBxT): 198x96x38 mm

              Technische Daten:

              • Oszilloskop
              • Kanäle: 2
              • Bandbreite: 40 MHz
              • Abtastrate 250 MSa/s (Single Channel), 125 MSa/s (Dual Channel)
              • Sampling Methode: Normal, Peak-Erfassung
              • Speichertiefe: 8k
              • Anstiegszeit: ≤ 8 ns
              • Wellenform-Aktualisierungsrate: 10.000 Wellenformen/Sekunde
              • Eingangskopplung: DC, AC, GND
              • Eingangsimpedanz: 1 MΩ ± 2% II 16 pF ± 10 pF
              • Tastkopfteiler: 1x, 10x, 100x, 1000x, 10000x
              • Max. Eingangsspannung: 400 V (DC+AC, PK-PK, 1 MΩ Eingangsimpedanz, 10:1 Teiler)
              • Y-Teiler: 10 mV/div…10 V/div
              • X-Teiler: 5 ns/div…1000 s/div (Abstufung 1-2-5)
              • Vertikale Auflösung: 8 bit
              • Trigger-Arten: Edge
              • Trigger-Modi: Auto, Normal, Single
              • Automatische Messung: Periode, Frequenz, Mittelwert, PK-PK, Max, Min, Amplitude
              • Cursor-Messung: ΔV, ΔT, ΔT&ΔV

              Technische Daten:

              • Multimeter
              • Zähleinheiten: 20.000
              • Gleichspannung: 200 mV / 2 V / 20 V / 200 V / 600 V
              • Wechselspannung: 200 mV / 2 V / 20 V /200 V / 600 V
              • Gleichstrom: 200 mA / 10 A
              • Wechselstrom: 200 mA / 10 A
              • Widerstand: 200 Ω / 2 kΩ / 20 kΩ / 200 kΩ / 2 MΩ / 20 MΩ / 100 MΩ
              • Kapazität: 20 nF / 200 nF / 2 µF / 20 µF / 200 µF / 2 mF
              • Durchgangsprüfer: < 50 Ω
              • Diodentest: 0…2 V
              • Automatische und manuelle Messbereichswahl
              • Data-Hold-Funktion
              • Relativwertfunktion
              • True RMS

              Technische Daten:

              • Funktionsgenerator
              • Frequenzausgang Sinus: 0,1 Hz...25 MHz
              • Frequenzausgang Rechteck: 0,1 Hz...5 MHz
              • Frequenzausgang Rampe: 0,1 Hz...1 MHz
              • Frequenzausgang Impuls: 0,1 Hz...5 MHz
              • Frequenzausgang Arbitär: 0,1 Hz...5 MHz
              • Abtastrate: 125 MSa/s
              • Kanäle: 1
              • Amplitudenbereich: 20 mVpp...5 Vpp
              • Wellenformlänge: 8k
              • Vertikale Auflösung: 14 bits
              • Ausgangsimpedanz: 50 Ω

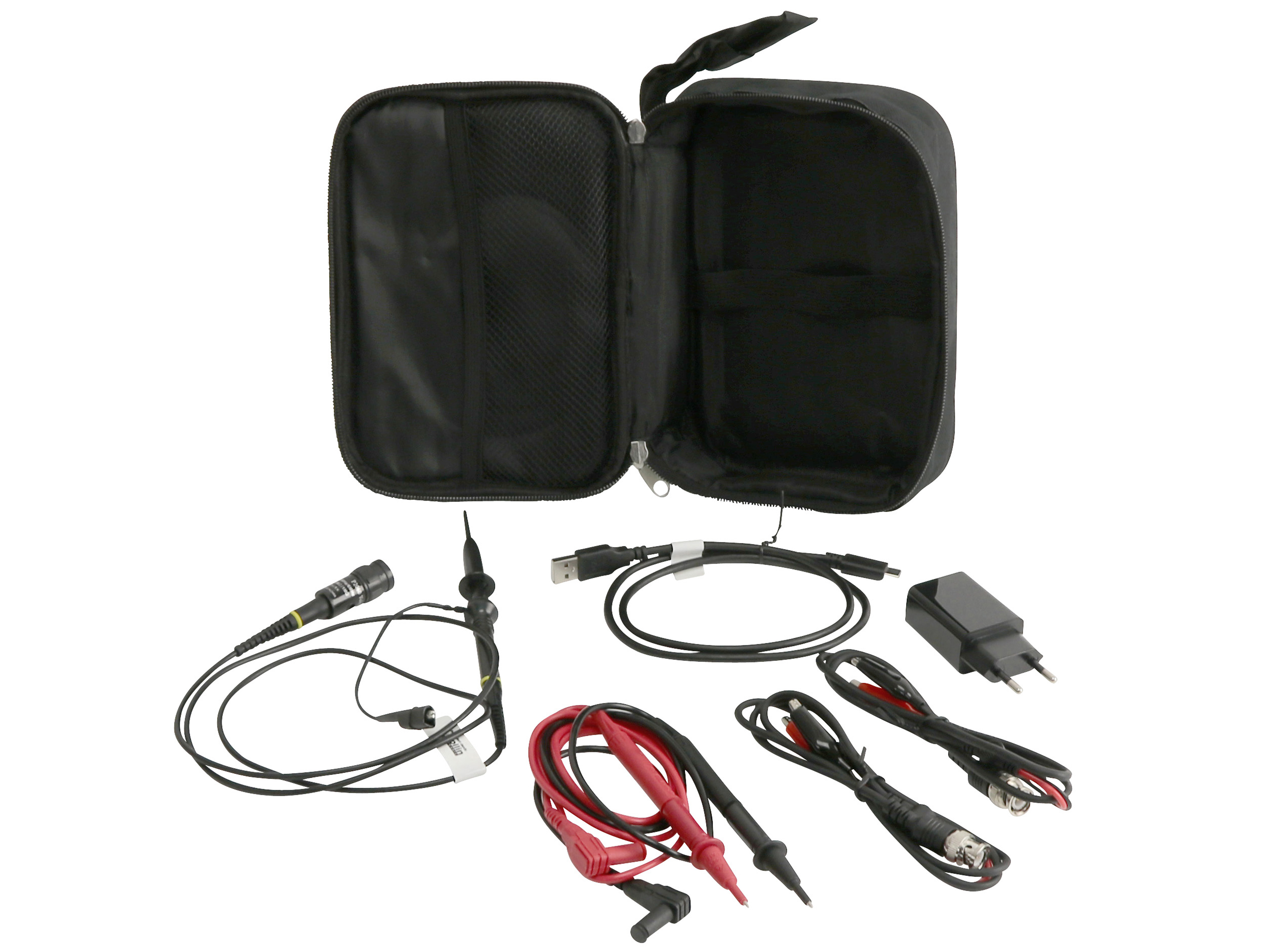

              Lieferumfang:

              • Oszilloskop (ohne Akkus)
              • 1x Tastkopf
              • 1x Kalibrierstift
              • 2x BNC-Kabel auf Krokodilklemmen
              • 2x Messleitung (rot/schwarz)
              • 1x USB-C Ladekabel
              • 1x USB-Lader
              • Aufbewahrungstasche
              • Anleitung

              Verfügbare Downloads

              Abtastrate: 250 MSa/s (Single Channel), 125 MSa/s (Dual Channel)
              Anzahl Kanäle: 2 St.
              Bandbreite in MHz: 40 MHz
              Farbe: schwarz-blau
              Menge: 1 St.
