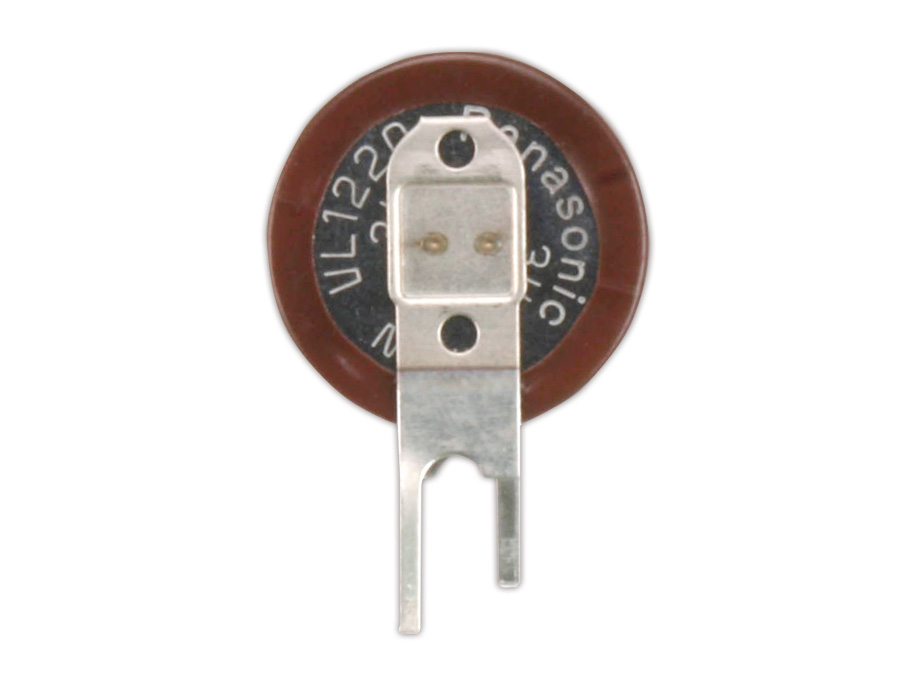

PANASONIC Ladbare Lithium-Batterie VL1220/1VC

Ich verwende den Akku als Ersatz für die 1120-3V-Knopfzelle in meinem Tablet. Die versorgt die RTF bzw. BIOS, das im Betrieb vermutlich nicht mit 5V sondern mit 3,3V versorgt wird. Daher sind die 5V-Ladeschaltungen aus dem Datenblatt nicht brauchbar. Ich habe daher einfach die interne Spannung des Tablets von 3,3V über eine Schottky (BAT85) und einen 1k-Widerstand mit dem Pluspol des Akkus verbunden. So wird der Akku ständig auf etwas mehr als 3V gehalten - zwar weniger als die "empfohlenen" 3,4V aber nicht weit davon entfernt. Und sollte er wirklich einmal etwas entladen werden, dann sorgt der 1k-R für einen ausreichend niedrigen aber immer noch genügenden Ladestrom.

Die Beschaltung zum Laden steht im Download "Beschreibung". https://www.pollin.de/productdownloads/D271051B.PDF

Ich habe ein paar IBM (!!) Thinkpads, welche eine verdrahtete CMOS Batterie haben. Mal schauen, ob das mit diesen wiederaufladbaren Zellen sinnvoll klappt. Hinweis: Die Zellen werden leer geliefert. Leider fehlt dem Datenblatt hier die 2. Seite, auf der das Laden erläutert wird. Tante Google findet es aber. Kurz: 3.4V± 0.15 / 0.5mA max. Eine ZPD3.3 mit 4.7k an 5V sollte das Problem lösen

Eigentlich zunächst eine Spielerei-Idee, einen Mini-Akku mit einer alten Solarzelle aus einem defekten
Taschenrechner zu laden, ist dann im Ergebnis eine solar-betriebene kleine LCD-Uhr für das
Fensterbrett daraus entstanden. Funktioniert sogar noch, wenn die Anordnung tagelang ohne direkte Sonneneinstrahlung
auskommen muss. Nette Spielerei und schön klein.
