QUADRIOS, 2011C396, Löt-Stoßverbinder-Sortiment 120 Teile mit Lötzinn Transparent mit Innenkleber

Dieses Sortiment ist besonders geeignet für Bastler, Handwerker, Außendienst, Service-Werkstätten, Elektroniker und den Labor-Bedarf.

Sie erhalten ein 120-teiliges Premium-Stoßverbinder-Sortiment in einem Anwendungsbereich für Kabelquerschnitte von 0,25 bis 6 qmm. Der heißschmelzende Innenkleber schließt bei korrekter Überlappung wasserdicht ab – der Lot-Ring verbindet die beiden Leiter während des Schrumpf- und Schmelzvorgangs! Vorteilhaft bei transparenter Ausführung ist, dass man das umhüllte Objekt erkennen kann, die Ringfarbe zeigt den Anwendungsbereich. Optimal zur Reparatur von Kabeln und Leitern (Rasenmäher-Suchkabel, Signalleitungen usw.), Service, Fertigung oder Hobby.
Die Anwendung ist sehr simpel: Kabel abisolieren und auf beiden Seiten in den Verbinder einführen bis sich die abisolierten Kabelenden unter dem Lot-Ring überlappen, oder verdrillen. Gleichmäßige Erhitzung im Schmelztemperaturbereich bis das Lot geschmolzen ist – optimaler Weise mit einer Heißluftpistole einem Heißluftgebläse oder dem Heißluftföhn. Umgehend abkühlen, Sichtprüfung und – fertig. Der maximale Strom wird durch den Leiterquerschnitt des verwendeten Kabels, dessen Leitermaterial und der Qualität der Lötstelle limitiert.

Technische Daten:

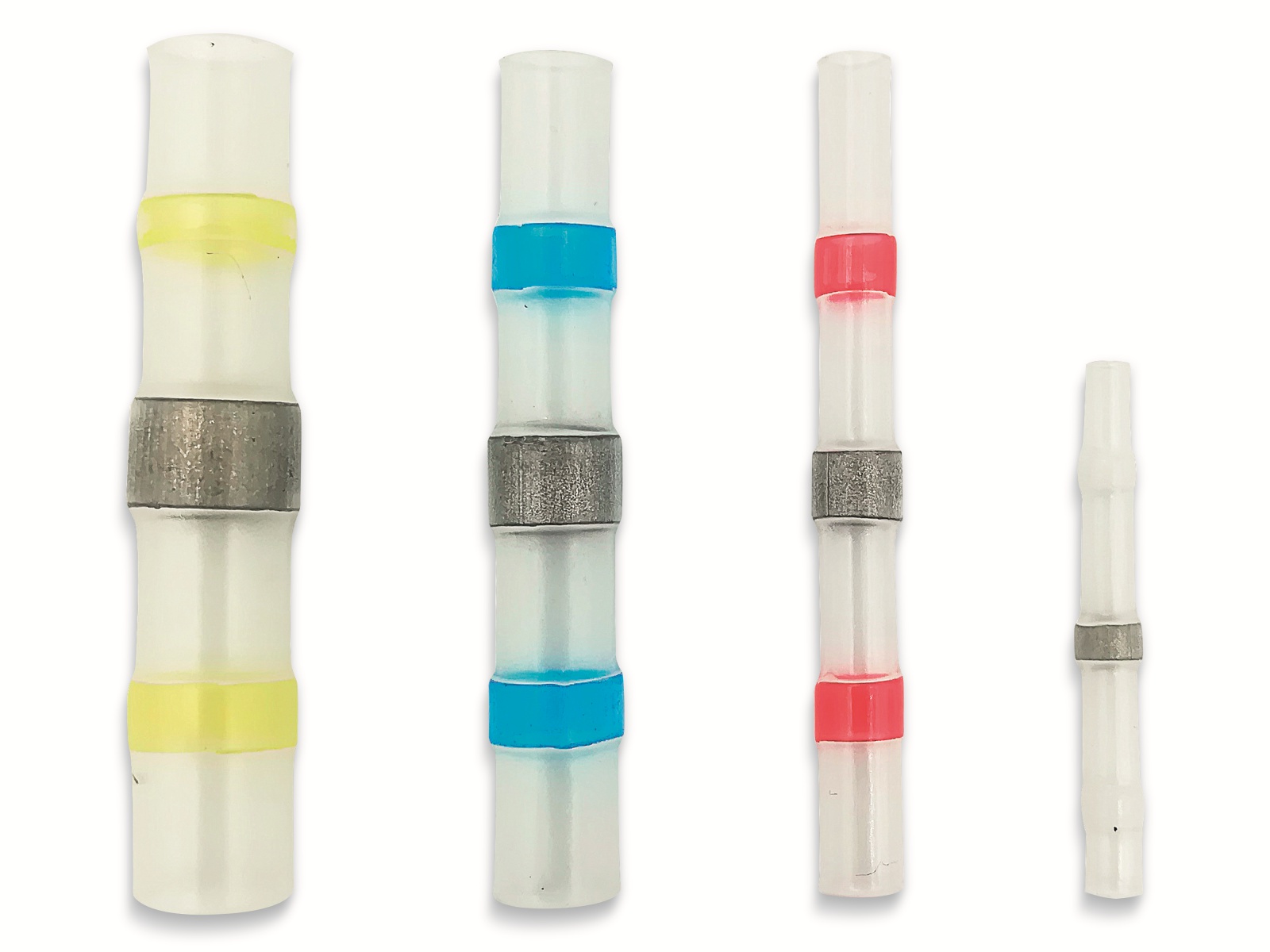

• Querschnitt-Bereich: Weiß 0.25 mm² - 0.34 mm², Rot - 0.5 mm² - 1.0 mm², Blau - 1.5 mm² - 2.5 mm², Gelb - 4.0 mm² - 6.0 mm²
• AWG-Bereich: Weiß 26 -24, Rot 22 - 18, Blau 16 - 14, Gelb 12 - 10
• Gesamt-Inhalt: 120
• Farbe: Weiß, Rot, Blau, Gelb
• Schutzklasse: IP67
• Temperaturbereich: -55 °C ... +125 °C
• Schmelz-Temperatur: ca. 160 °C
• Isolationsmaterial: Kunststoff
• Länge: Weiß - 26 mm, Rot - 40 mm, Blau - 40 mm, Gelb - 40 mm
• Isolierungsart: Vollisoliert
• RoHS - konfrom: JA
• Kontaktmaterial: Zinn
• Kategorie: Stoßverbinder

Lieferumfang:

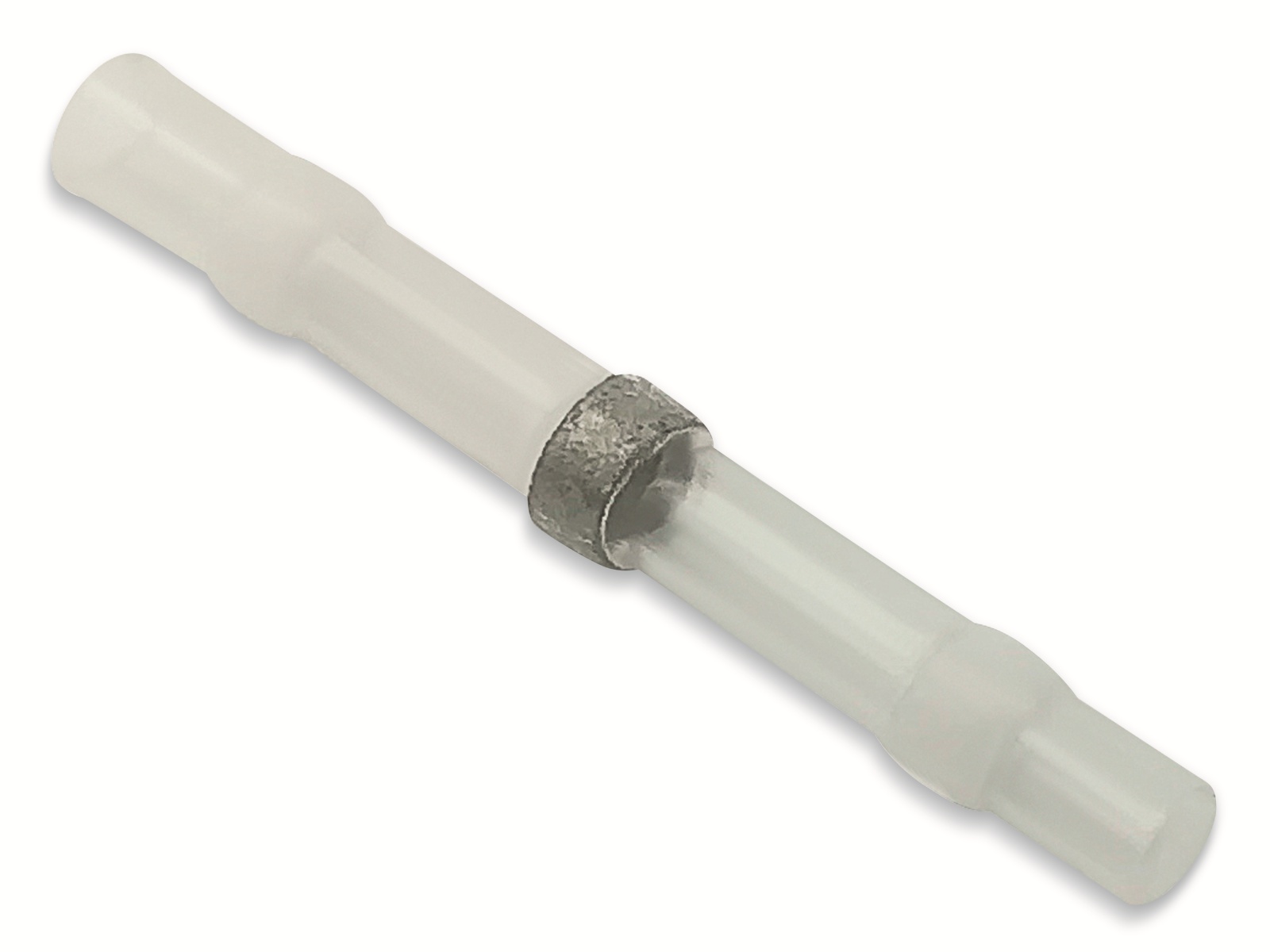

• 20 x 0.25 mm² - 0.34 mm² Weiß

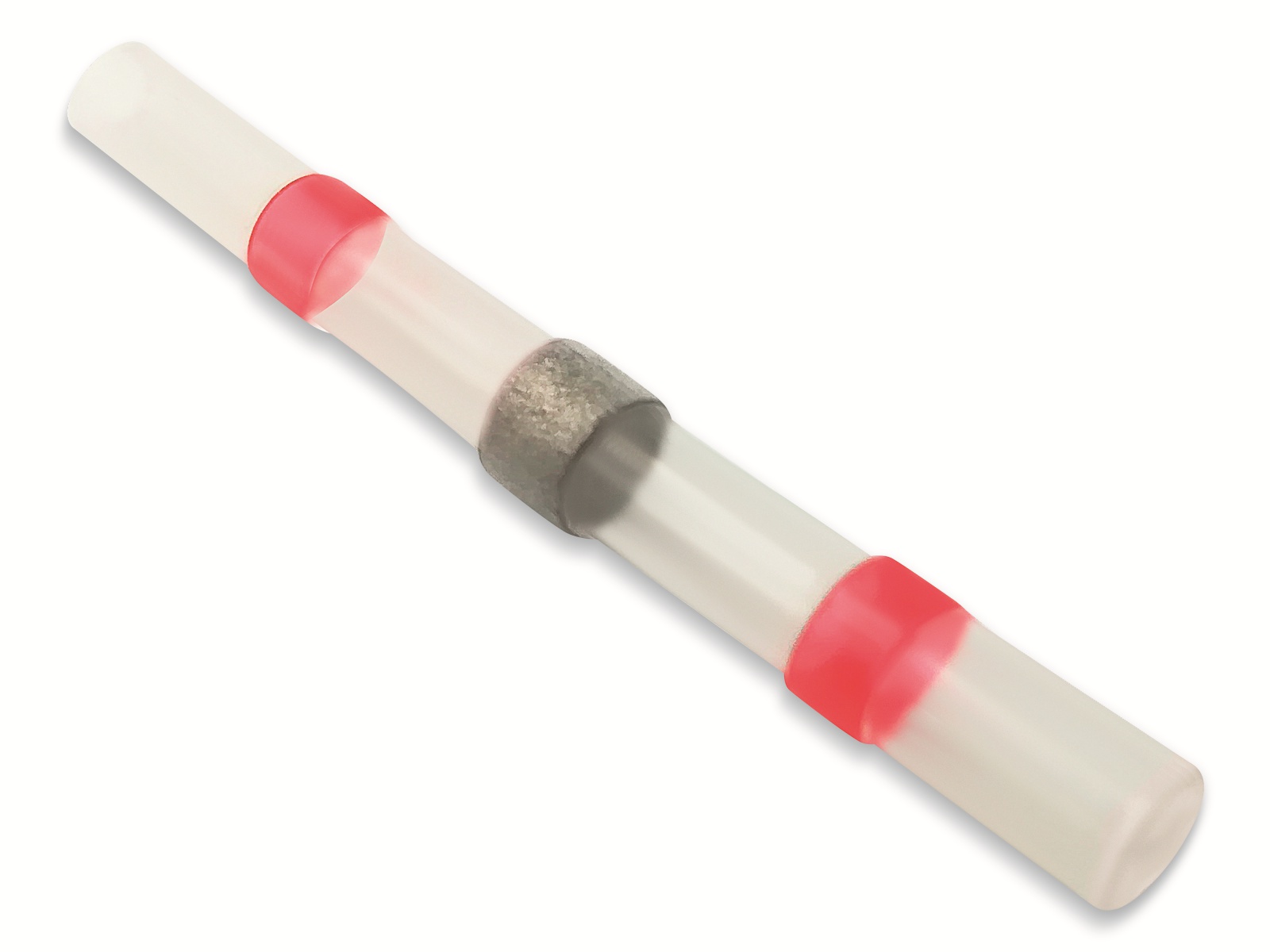

• 40 x 0.5 mm² - 1.0 mm² Rot

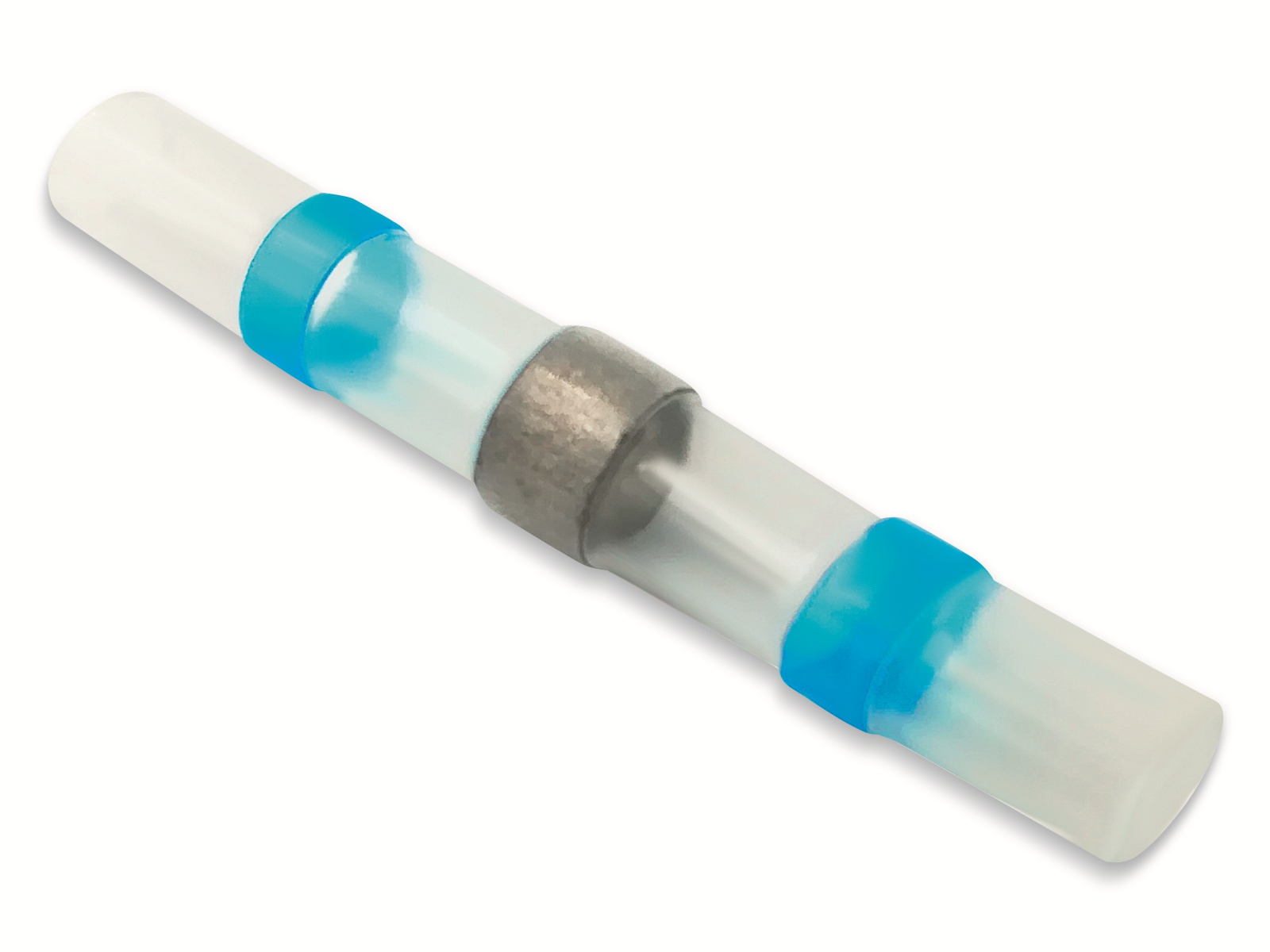

• 40 x 1.5 mm² - 2.5 mm² Blau

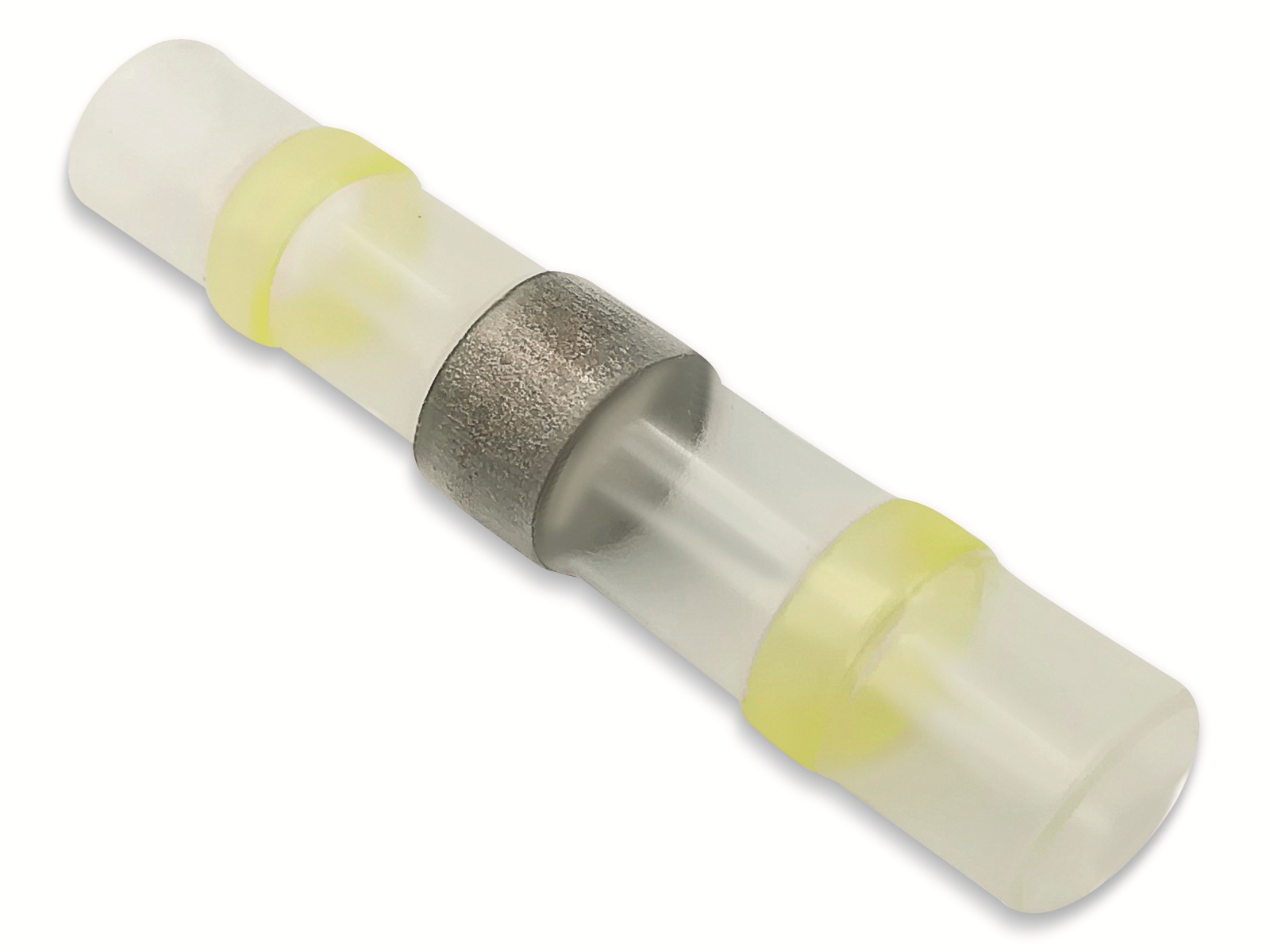

• 20 x 4.0 mm² - 6.0 mm² Gelb

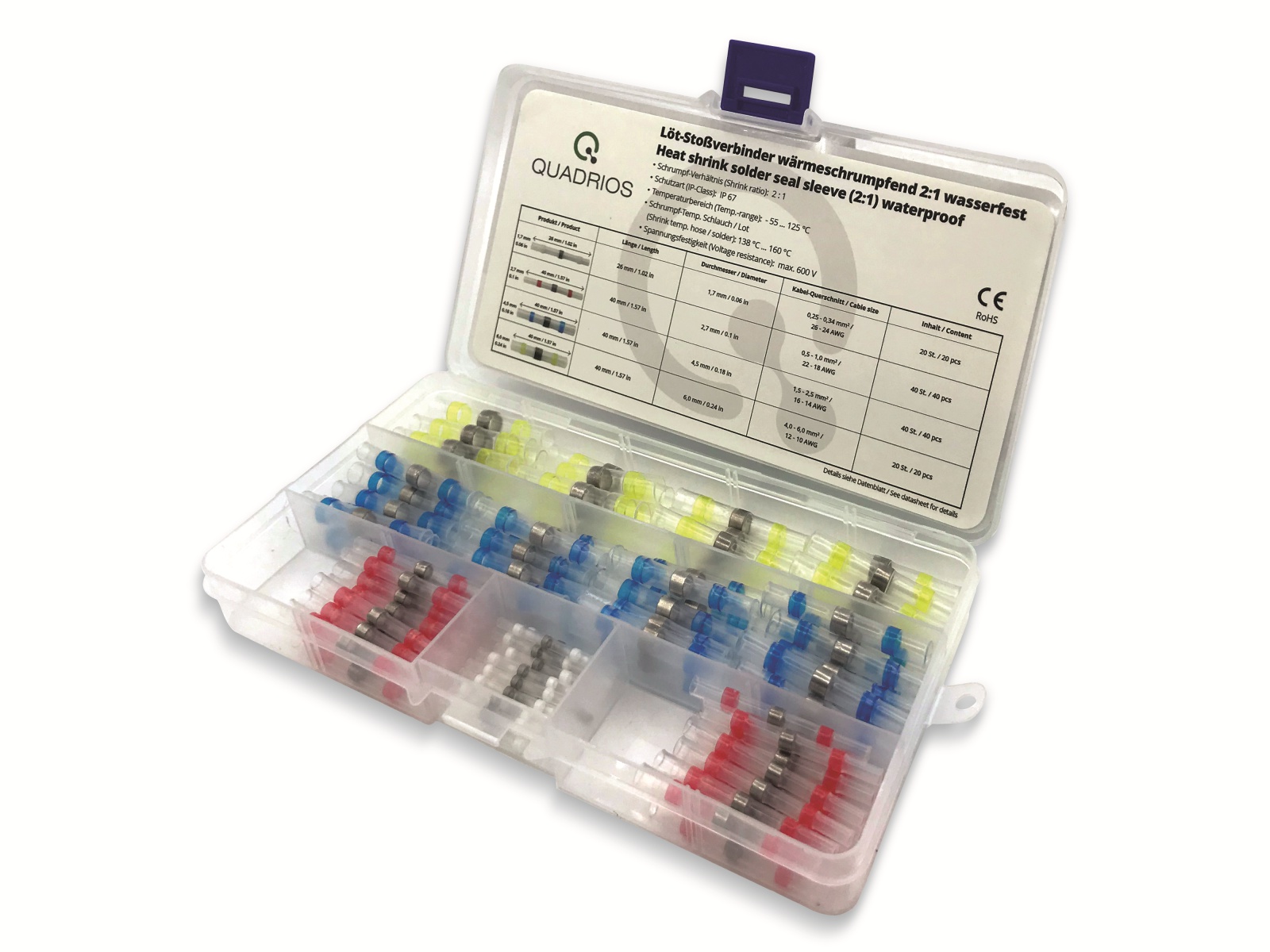

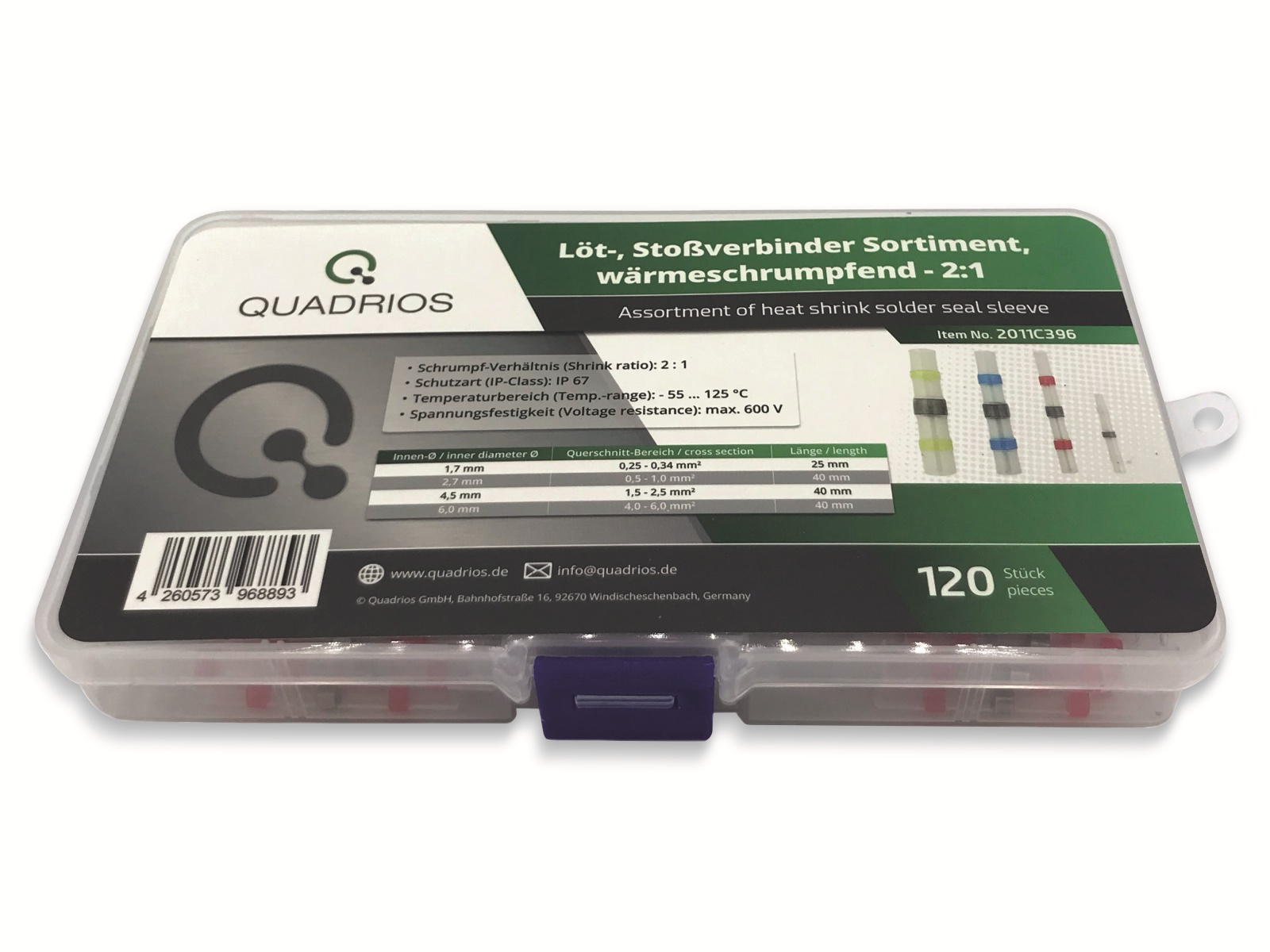

• 1 x Transparente Sortimentsbox
