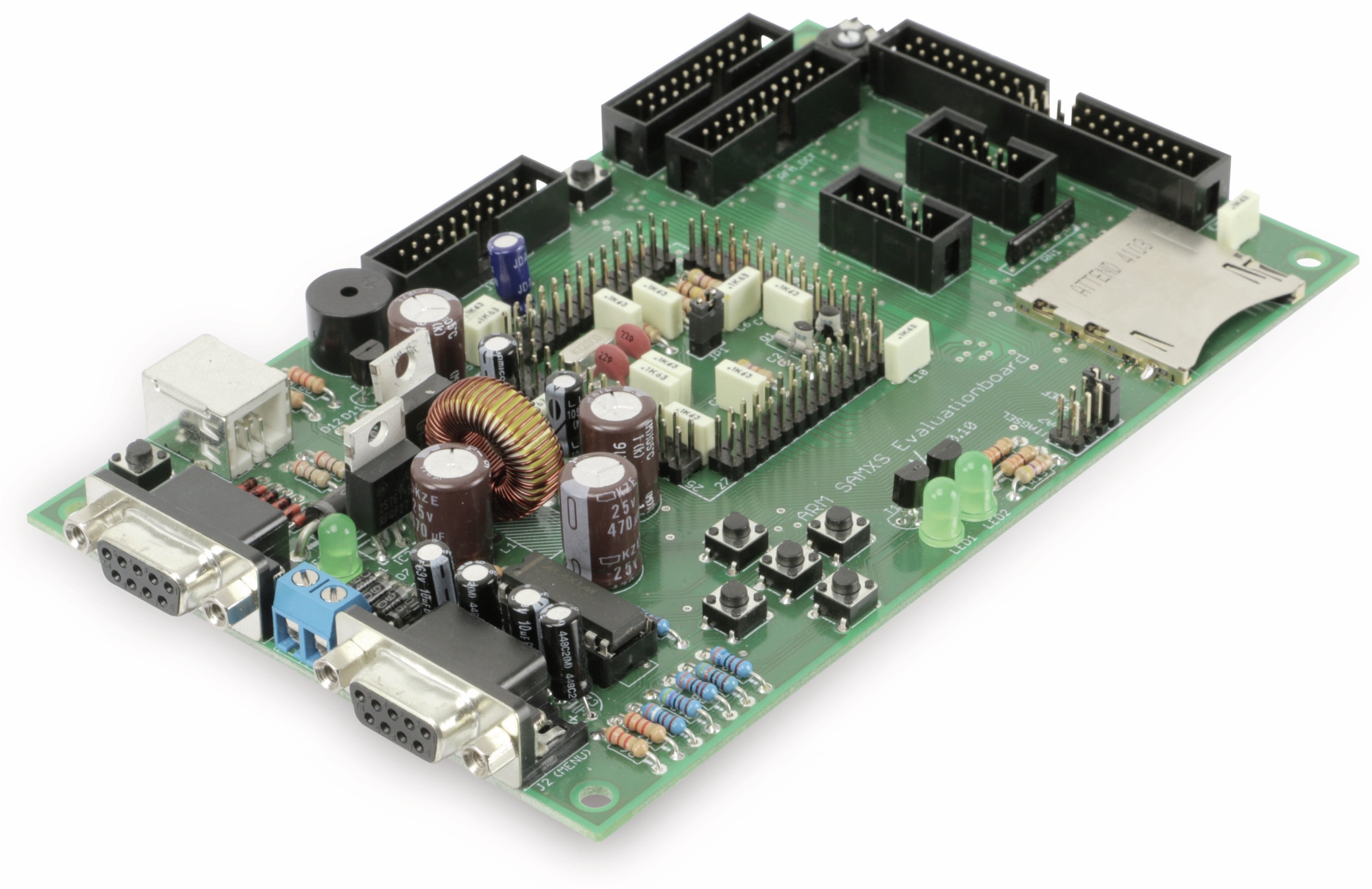

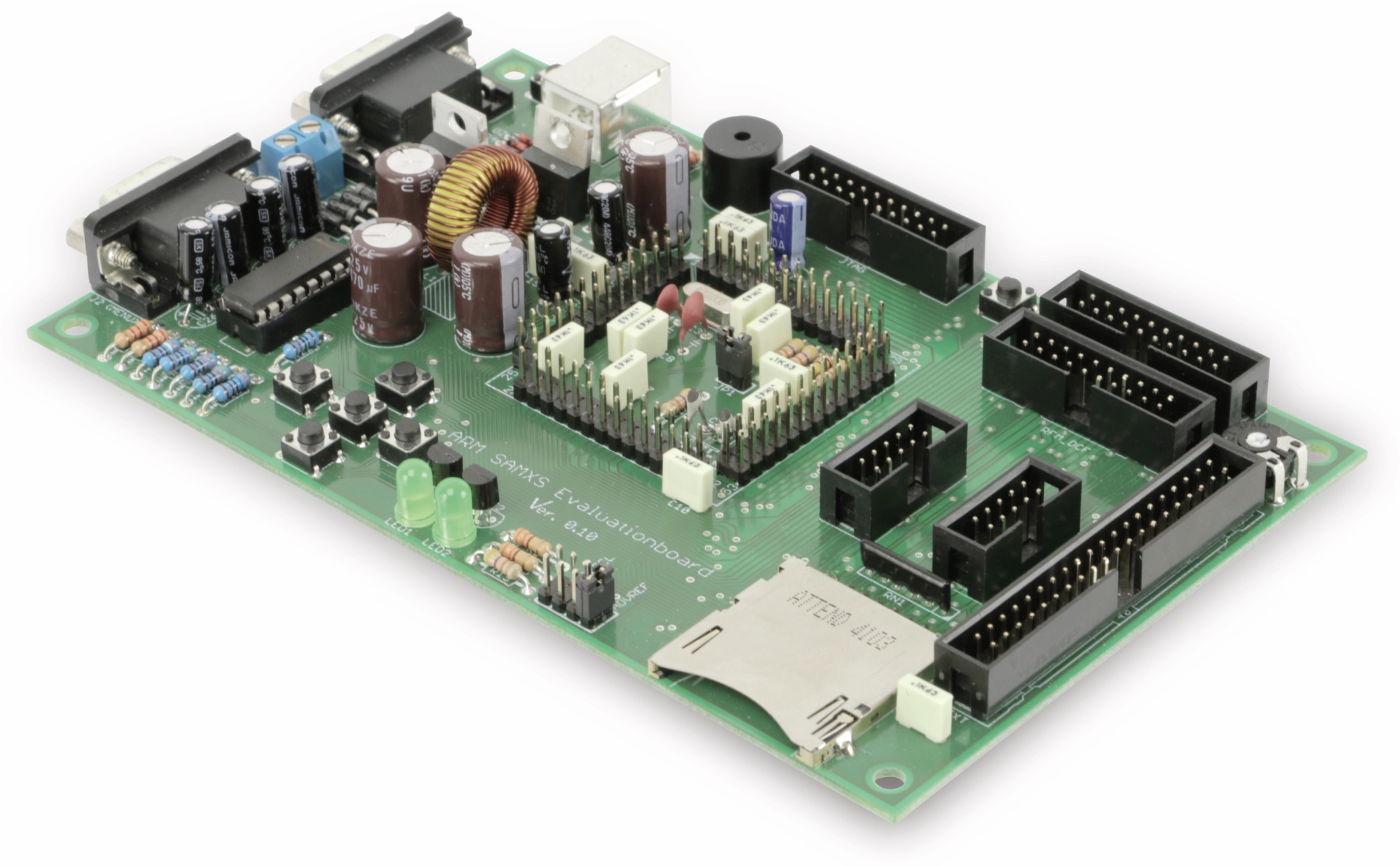

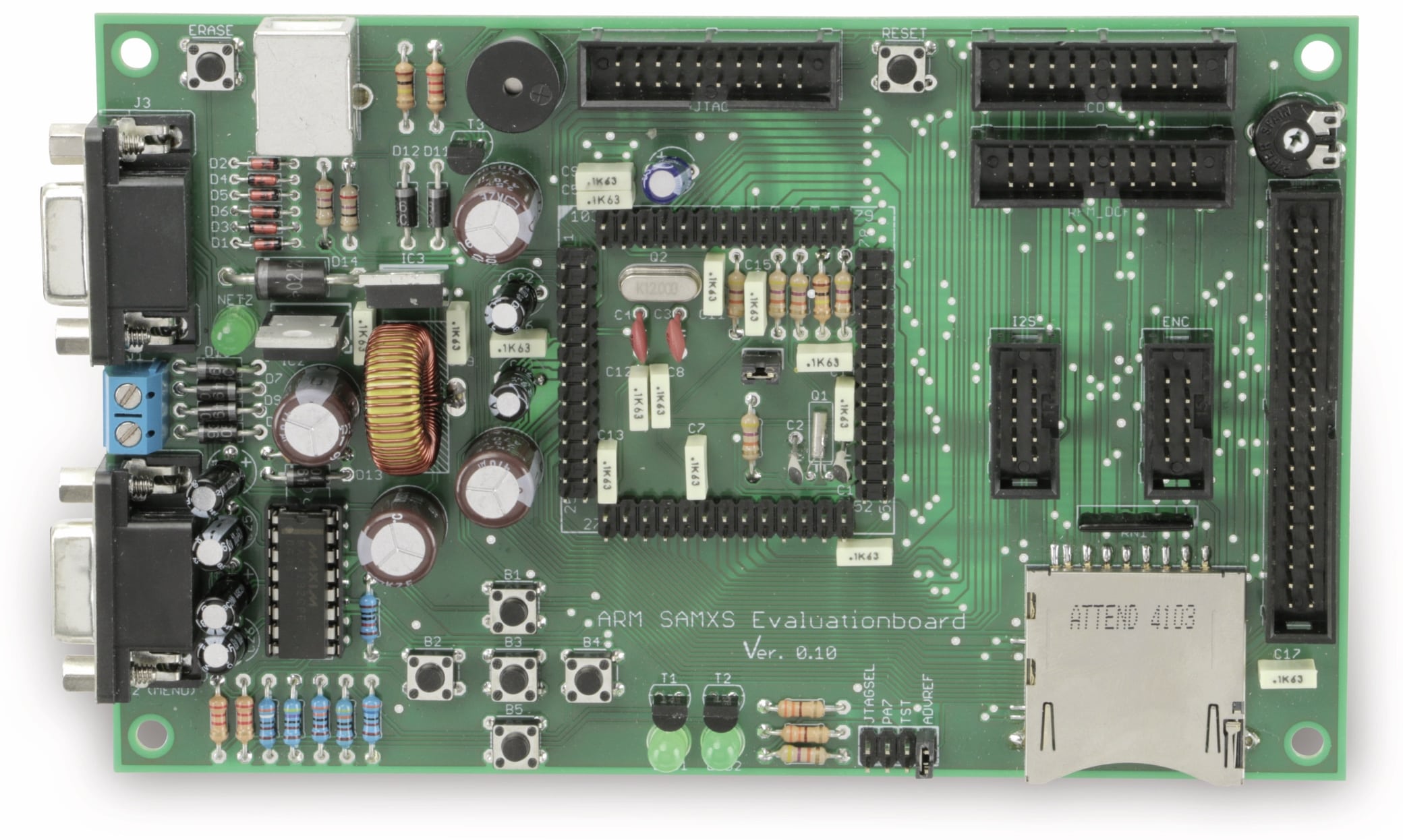

            Produktinformationen "SAMxS Evaluationsboard, Fertigmodul mit Sockel"
            Dieses Entwicklerboard ermöglicht die direkte Programmierung der Atmel ARM Cortex-M4 Mikrocontroller ATSAM3S1C, ATSAM3S2C, ATSAM3S4C, ATSAM3S8C, ATSAM3SD8C, ATSAM4S2C, ATSAM4S4C, ATSAM4S8C, ATSAM4S16C, ATSAM4SA16C, ATSAM4SD16C und ATSAM4SD32C. Im Vergleich zu den Atmel AVR 8-Bit Mikrocontrollern bieten die ARM 32-Bit Cortex Mikrocontroller deutlich mehr Leistung und einen erweiterten Funktionsumfang, wobei die gewohnte Programmierumgebung Atmel Studio nicht verlassen werden muss. Neben einer umfangreichen Peripherie wie LEDs, Eingabetaster, AC Signalgeber und SD-Kartenslot verfügt das RAPITUS SAMxS Evaluationboard über universell einsetzbare Anschlussmöglichkeiten wie USB, ein 8-Bit LCD-Interface, zwei serielle und eine JTAG Schnittstelle, die auch Debugging ermöglicht. Darüber hinaus sind 40+29 Prozessorpins auf Stiftleisten herausgeführt, um ein breites Spektrum an Eigenentwicklungen und Erweiterungen zu ermöglichen. Die 40-polige Stiftleiste „EXT" wurde an die Pinbelegung des Raspberry Pi und des Odroid-C2 angelehnt.

            Features:

            • Betriebsspannung: 12V AC/DC
            • USB und JTAG Schnittstelle
            • Zwei serielle Anschlüsse über RS232
            • SD-Kartenslot zur Speichererweiterung
            • Fünf frei verwendbare Eingabetaster an ADC8
            • Stiftleisten für Erweiterungen (8-Bit LCD-Interface, RFM/DCF-Modul, ENC, I²S, GPIO 40-polig)
            • Zwei LEDs und ein AC Signalgeber
            • Zugriff auf JTAGSEL, TST, ADVREF und PA7 über Jumperleiste
            • Trimmpotentiometer für LCD-Kontrast
            • Maße (LxBxH): 160x100x15 mm

            Lieferumfang:

            • RAPITUS SAMxS Evaluationboard (Fertigmodul)
            • Anleitung

            1 von 1 Bewertungen

            5 von 5 Sternen


            100%

            0%

            0%

            0%

            0%


            Bewerten Sie dieses Produkt!

            Teilen Sie Ihre Erfahrungen mit anderen Kunden.


            9. Dezember 2020 10:50

            funktioniert nach Aufstecken des Prozessors einwandfrei

            Im Gegensatz zu dem früher erworbenen Evaluationsboard mit Prozessor (810521) funktioniert dieses Board nach Aufstecken des Prozessors und Programmierung mit SAM-BA 2.18 (Downloadlink: https://www.microchip.com/developmenttools/ProductDetails/PartNO/SAM-BA%20In-system%20Programmer), siehe Anleitung ab Seite 6, einwandfrei. Auch wird die SD-Card sofort erkannt und geöffnet. Fazit: Wie in der Anleitung unter "Anschluss und Bedienung" S. 6 empfohlen, sollte vor Inbetriebnahme eine Sichtkontrolle der Platine erfolgen...
