nettes Netzteil mit FRIWO OEM Chip TH2267.1 von Melexis

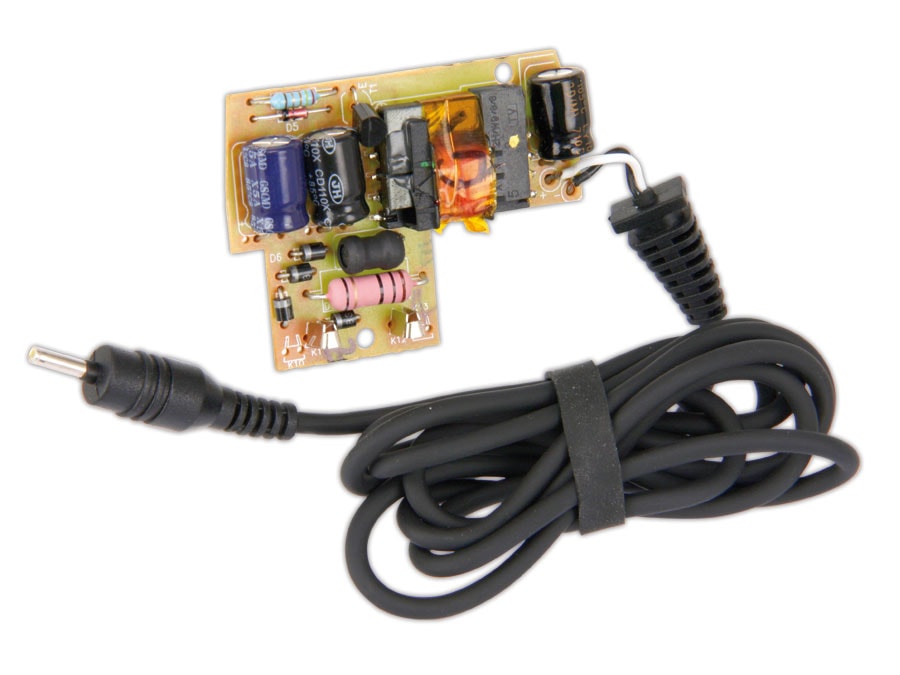

Netzteile augenscheinlich aus Steckernetzteil ausgebaut oder zumindest dafür vorgesehen. Angaben richtig. Meine Ausbeute war besser, 3 von 4 gehen, eins wäre beim Einschalten explodiert, wenn ich keine Strombegrenzung vorgeschaltet hätte. Die Platine war aber auch sichtlich angebrochen. Aber gut, eins wollte ich ohnehin schlachten wegen dem Trafo.
Das Netzteil liefert die versprochene Leistung (5V 0.5A), der Aufbau ist relativ gut. Kein Kondensator zwischen Netz und Ausgang, die Ausgangswicklung ist verstärkt isoliert, gute Trennstrecke. Richtig verbaut also nicht so unsicher wie viele "Chinaböller". Die Schaltung ist ähnlich eine Nokia AC-4e.
Es basiert auf dem FRIWO OEM Chip TH2267.1 von Melexis, es hat noch einen diskreten BJT STX 13003 als HV-Transistor. Schaltung gut ausgeführt mit Snubber, Sicherungswiderstand. Technisch ausgehendes 20igtes Jahrhundert, aber gut gemacht.
