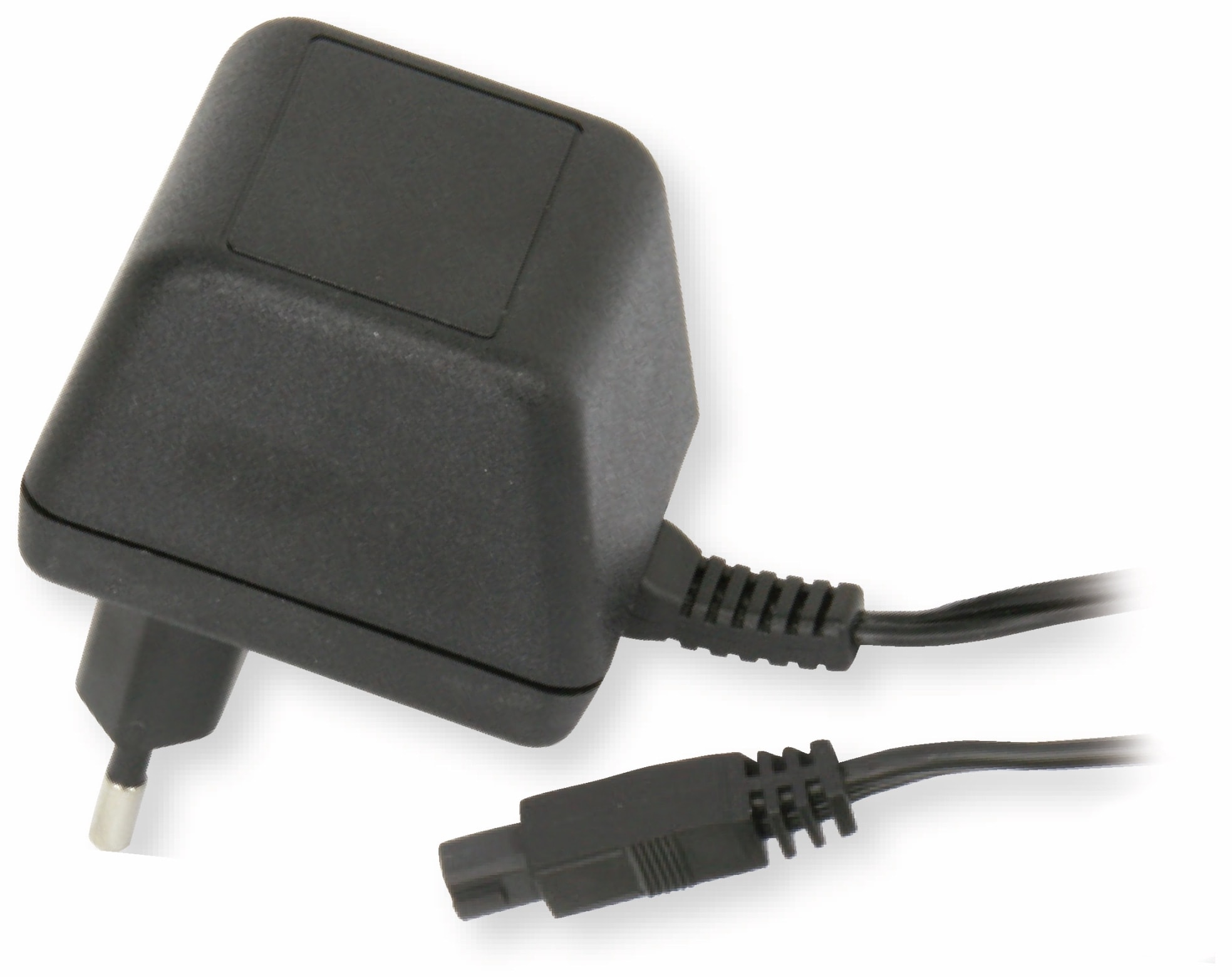

Steckernetzteil FW 4199

Ich konnte es nicht lassen.............und habe eins aufgesägt. Im Inneren befindet sich ein sehr hochwertig aussehender Transformator. An den Stiften der Sekundärseite ist eine kleine Leiterplatte mit vier einzelnen Dioden (1N4001) angelötet. Diese könnte bei Bedarf jederzeit leicht ausgelötet und als Brückengleichrichter für andere Zwecke verwendet werden. Im Transformator befindet sich ein Einschub mit einer Thermosicherung (130 Gad Celsius). Diese Thermosicherung (FRIWO Typ: 11.0751) scheint ein vielfach gesuchtes Teil zu sein und kann leicht ausgebaut und für andere Netzteile dieser Marke benutzt werden. Einbau-Buchsen für die Texas-Stecker sind im Handel (auch bei FRIWO) erhältlich. Wer den Texas-Stecker nicht braucht, sollte ihn, denke ich, nicht abzwicken und achtlos wegwerfen. Läßt man 10cm Kabel dran, kann man damit im Fall des Falles noch einen Adapter draus bauen. Man kann ja nie wissen, wann man vielleicht so etwas mal braucht.

Ideal für kleine Schaltungen die mit einer Blockbatterie betrieben werden, aber ungeglättet !!.Ich habe es mit diesem Produkt Spannungsregler-Modul DAYPOWER M-SD-LM317 verwendet. Bestell NR:351560 , aber Achtung am Eingang sollte noch ein Kondensator 470 - 1000 uF paralell an die Klemmen dazu geschaltet werden.Angeschlossen wurde dieses niedliche Tannenbäumchen mit der Bestell NR:94-810431 .Die Leistungsaufnahme in diesem Fall 1W und kleiner.Ich hab das mal kurz überschlagen an Stromkosten.Der Verbrauch liegt bei ca. 16 Cent pro Tag bei Dauerbetrieb.Manche Eltern reagieren da ja allergisch, da die Strompreise im Moment gerade so explodieren.Ist aber auf Dauer gesehen jedenfalls billiger als eine Batterie, und man schont die Umwelt.Für mich galt in diesem Fall Batterie oder Netzteil was ist billiger. Ich hab mich fürs Netzteil entschieden. Viel Spaß beim Einsatz.

Ein absolut unschlagbarer Preis für ein mittlerweile selten gewordenen Steckernetzteile mit 50Hz Transformtor. Kein Schaltnetzteil! Besonders bei empfindlichen Schaltungen wie z.B. DCF77 Empfängern zu empfehlen. Läuft bei mir mit Funkuhren absolut zuverlässig wo Schaltnetzteile störten. Das Einzige, was man wissen sollte ist, daß man einen Glättungskondensator in der eigenen Schaltung dem Netzteil nachschalten muß, da dieser im Netzteil fehlt.

Kleiner gewickelter Netztrafo mit ebenfalls kleiner Leistung. Sehr hervorzuheben ist, das dieser Trafo im Leerlauf fast nicht warm wird und bei voller Beladtung gradeso handwarm. Das ist ein Riesenunterschied zu anderen Steckertrafos! Damit eignet sich der Trafo bei beengtem Einbau (hinter einem Schrank, in Schränken etc.) wie man es für eine kleine Schrankbeleuchtung mit LEDs eben braucht. Nebenbei ist ein gewickelter Trafo um Größenordnungen zuverlässiger und langlebiger als ein Schaltnetzteil. Nachteilig ist die Leerlaufleistung von irgendwo um ein Watt. Das ist jedoch verschmerzbar, wenn man bedenkt wieviele Geräte im Haushalt ebenfalls im ausgeschaltetem Zustand wesentlich mehr Strom brauchen.

Herkömmlicher Trafo + Brückengleichrichter, ohne Glättungskondensator. Liefert also pulsierenden Gleichstrom. Laut Aufschrift mit 130°C Thermosicherung. 2-poliger Texas-Stecker Die Leerlaufspannung liegt mit nachgeschaltetem Elko bei 15,4V.

.

für Audio Geräte die wenig Leistung benötigen, wie z.B phono Vorverstärker. Wenn man den passenden Gegenstecker finden könnte, z.B als Einbaubuchse, wäre es perfekt!

Preiswert und gut.

Ich hab 10 Stück davon bestellt. Habe dann aber sicherheitshalber noch 15 Stück nachbestellt. Besser man hat welche und braucht vielleicht nicht alle, als man braucht später einmal welche und bekommt keines mehr. Es handelt sich hier um extrem hochwertige Ware, wie man sie bei aktuellen Produkten nur noch sehr selten findet. Ich habe auch noch einige 78L33 (Bestellnr.: 170135), 78L05 (Bestellnr.: 170190) und 78L06 (Bestellnr.: 170191) dazubestellt. Außerdem noch kleine Kunststoffdosen (Bestellnr.: 510598) um den Spannungsregler und ein paar Kondensatoren einbauen zu können. Bei Bedarf findet ein Schalter auch noch Platz. So kann ich verschiedene Arten von Kleinverbrauchern bis ca. 120mA (mit kleinem Aufsteckkühler am Spannungsregler) betreiben. Wahlweise 2, 3 oder 4 Microzellen können damit ersetzt werden. Oder ich nehm bloß einen Siebkondensator und kann eine 9 Volt Batterie damit ersetzen. Einsatzmöglichkeiten gibt's genug, denke ich.Bei dem niedrigen Preis kann man sich gut und gerne einen größeren Vorrat anschaffen! Die verderben ja nicht.
