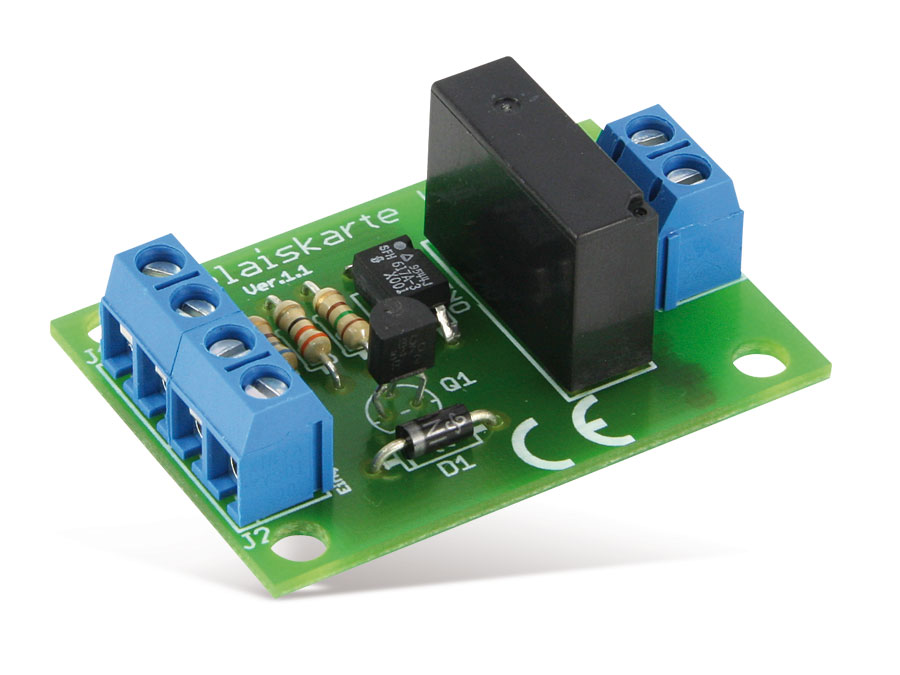

Bausatz Relaiskarte K1, V1.1
3,50 €
inkl. MwSt. zzgl. Versand
| Anzahl | Stückpreis |
|---|---|
| Bis 9 | 3,50 € |
| Ab 10 | 2,95 € |
- Relaiskarte zum galvanisch getrennten Schalten elektrischer Lasten
- Ideal für Mikrocontroller-, SPS- und Automatisierungsprojekte
- Sichere Trennung von Steuer- und Lastkreis
Produktinformationen "Bausatz Relaiskarte K1, V1.1"
Der Bausatz bietet einen praxisnahen Einstieg in die Relais- und Schaltungstechnik und eignet sich sowohl für Hobbyelektroniker als auch für den Einsatz in Ausbildung und Werkstatt. Nach dem Aufbau kann die Relaiskarte beispielsweise zum Schalten von Beleuchtungen, Motoren, Magnetventilen oder anderen elektrischen Lasten verwendet werden.
Technische Daten:
- Relais-Betriebsspannung: 12 V-
- Eingangsempfindlichkeit: 1,5 V/1 mA ... 15 V/20 mA
- Stromaufnahme: max. 150 mA
- Schaltleistung: 3 A/24 V-
- Maße (LxBxH): 54 x 34 x 19 mm
Lieferumfang:
- Bausatz
- Aufbauanleitung
Verfügbare Downloads
| Altersempfehlung: | ab 8 |
|---|---|
| Betriebsspannung max.: | 24 V |
| Breite: | 34 mm |
| Farbe: | blau / grün |
| Höhe: | 19 mm |
| Länge: | 54 mm |
| Menge: | 1 St. |
| Schwierigkeitsgrad: | Einsteiger |
| Zustand: | Neu |
