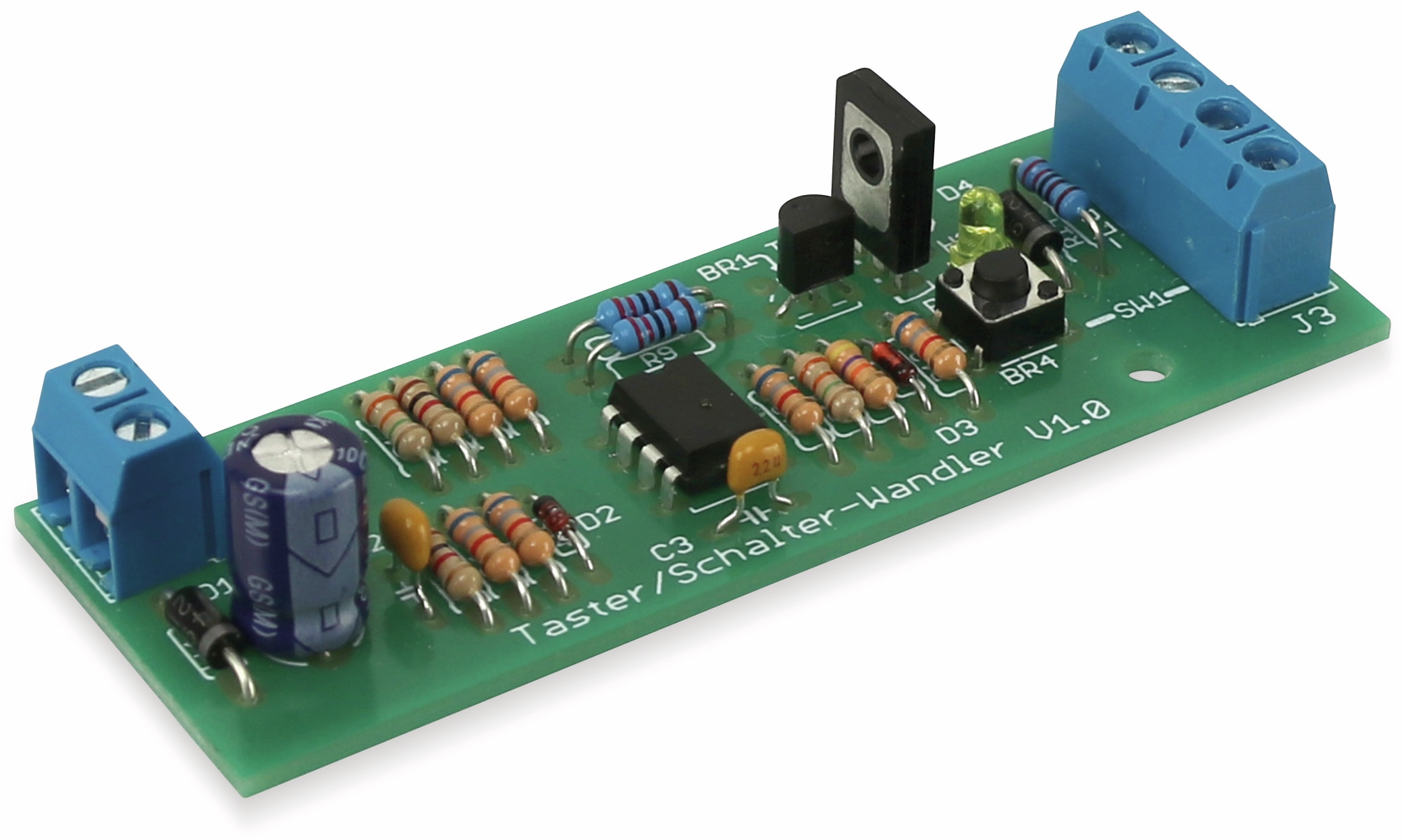

Bausatz Tast/Schalt Converter, V1.0
3,50 €
inkl. MwSt. zzgl. Versand
- Wandelt einen Taster in eine Schalterfunktion um
- Schaltzustand bleibt bis zum nächsten Tastendruck erhalten
- Elektronische Tasterentprellung für zuverlässige Funktion
Produktinformationen "Bausatz Tast/Schalt Converter, V1.0"
Der Tast-/Schalt-Converter eignet sich zum direkten Schalten kleinerer Gleichstromverbraucher. Für größere Lasten oder Anwendungen mit galvanischer Trennung kann der Ausgang ein Relais ansteuern. Die Schaltung arbeitet mit einer stabilisierten Betriebsspannung von 12 bis 24 V-, verfügt über eine elektronische Tasterentprellung und verarbeitet bis zu zwei Tastimpulse pro Sekunde zuverlässig. Dadurch ist der Bausatz eine praktische Lösung für zahlreiche Elektronik- und Steuerungsprojekte.
Technische Daten:
- Betriebsspannung: 12 V- … 24 V-
- Stromaufnahme bei 12 V- max. 18 mA
- Stromaufnahme bei 24 V- max. 40 mA
- Schaltleistung bei 12 V- max. 0,3 A
- Schaltleistung bei 24 V- max. 0,6 A
- Ansteuerung nur über Taster
- Maximal zwei Tastimpulse pro Sekunde
- Maße (LxBxH): 82 x 29 x 20 mm
- Gewicht: 20 g
Lieferumfang:
- Bausatz
- Aufbauanleitung
Verfügbare Downloads
| Altersempfehlung: | ab 10 |
|---|---|
| Betriebsspannung max.: | 24 V |
| Breite: | 29 mm |
| Farbe: | mehrfarbig |
| Gewicht: | 20 g |
| Höhe: | 20 mm |
| Länge: | 89 mm |
| Menge: | 1 St. |
| Schwierigkeitsgrad: | Einsteiger |
| Zustand: | Neu |
Anmelden
2 Bewertungen
1. Mai 2021 09:17
Aufwendig, aber funktioniert
Wenn man überlegt, dass heute fast alle elektronischen Geräte nur mit einem Tastendruck ein- und ausgeschaltet werden. Dass da so eine relativ aufwendige Schaltung dahintersteckt, ist ja fast nicht zu glauben ; ) Trotzdem aber: Es funktioniert, und ich werde überlegen ( bei dem Preis ! ), da noch weitere Bausätze zu ordern. Es gibt allerdings ( aus meiner Sicht ) einen Kritikpunkt: Der Einbau der beiden LEDs ist nicht eindeutig beschrieben. Natürlich hatte ich sie beide erst verkehrt herum eingebaut, und keine Funktion festgestellt. Bei den Elkos wird doch auch (i.d.R.) beschrieben, wo der "lange Draht" hin muss, das hätte man hier doch auch so machen können. Vielleicht eine Anregung, diese Anleitung zu überarbeiten.
20. November 2020 14:27
Funktioniert wie gewünscht
Klare Beschreibung und einfacher Aufbau. Funktioniert problemlos und wie erwartet. Das Layout der Platine ist für meinen Geschmack etwas groß und dadurch nicht für kleine Gehäuse passend. Gut sind die LED für die Betriebsspannung und den Schaltzustand.
