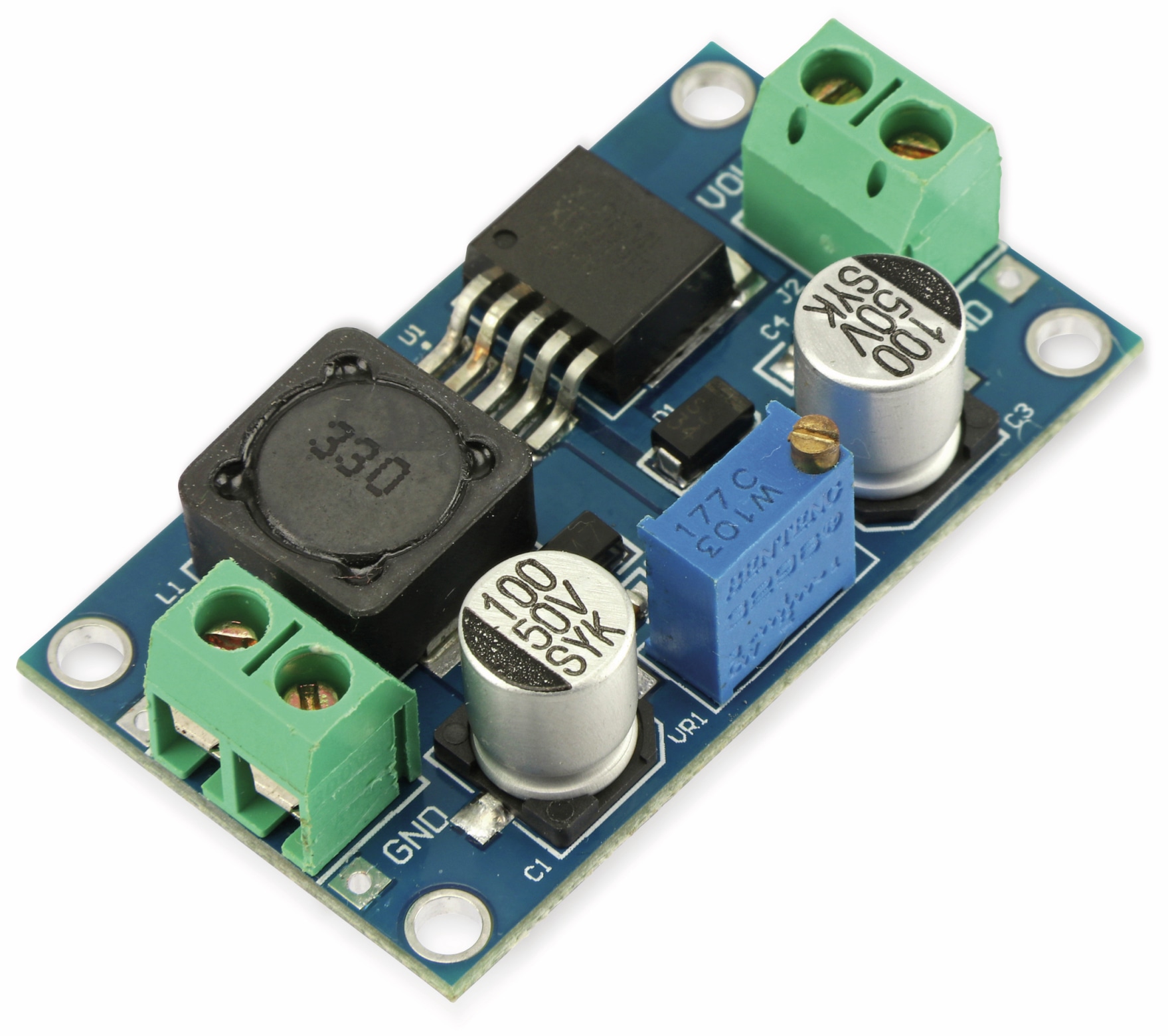

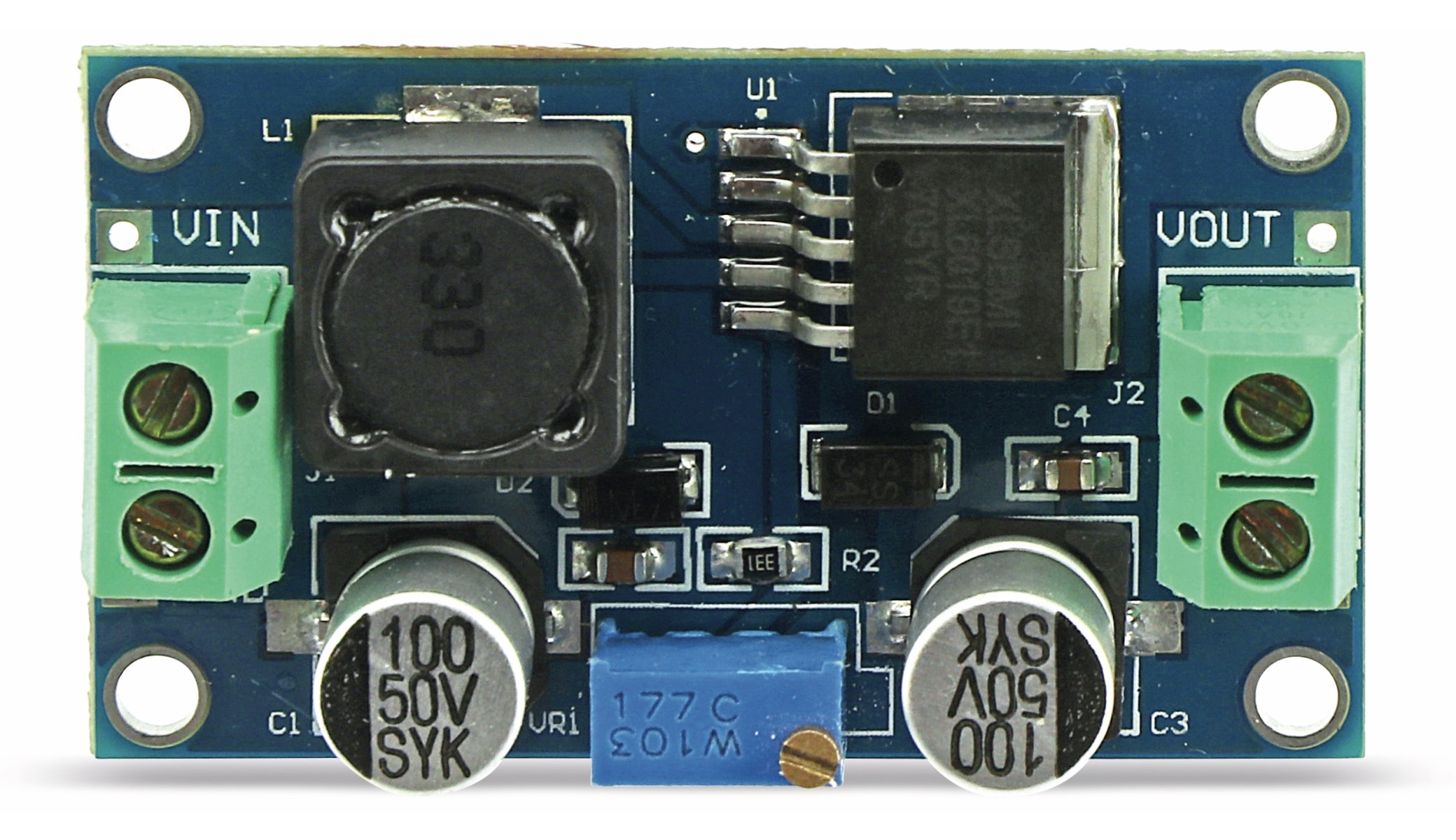

DAYPOWER Step-Up Schaltregler-Modul M-SU-XL6019
- Kleines, leistungsstarkes DC/DC-Wandlermodul
- Einstellbarer Spannungsregler (XL6019)
- Universelle Spannungsanpassung für vielfältige Elektronik-Anwendungen
- Eingangsspannung von 5 bis 40 V- einstellbar
- Hoher Wirkungsgrad bis zu 94 % durch Power-MOSFET
Produktinformationen "DAYPOWER Step-Up Schaltregler-Modul M-SU-XL6019"
Features:
- Kleines, leistungsstarkes DC/DC-Wandlermodul
- Einstellbarer Spannungsregler (XL6019)
- Universelle Spannungsanpassung für vielfältige Elektronik-Anwendungen
- Eingangsspannung von 5 bis 40 V- einstellbar
- Hoher Wirkungsgrad bis zu 94 % durch Power-MOSFET
Technische Daten:
- Eingang: 5...40 V-
- Ausgang: 5...40 V- (mit Poti einstellbar)
- Eingangsstrom: 1,5 A (ohne zusätzliche Kühlung)
- Eingangsspannung: 5 V- (Ausgang 9 V-/0,7 A, 12 V-/0,5 A, 15 V-/0,4 A, 24 V-/0,2 A)
- Eingangsspannung: 12 V- (Ausgang 15 V-/1 A, 19 V-/0,8 A, 24 V-/0,6 A)
- Eigenstromverbrauch: ca. 20 mA
- Effizienter Power-MOSFET (Wirkungsgrad bis zu 94 %)
- Anschluss: Anschlussklemmen und Lötaugen
- Maße (LxBxH): 49x28x14 mm
Lieferumfang:
- 1x Step-Up Schaltregler-Modul
Verfügbare Downloads
| Farbe: | schwarz / blau |
|---|---|
| Menge: | 1 St. |
| Modul-Typ: | Spannungsversorgung |
| Zustand: | Neu |
Anmelden
7 Bewertungen
6. September 2025 18:02
Spannungswandler
Die Voltzahl kann genau eingestellt werden. Die Eigenspannung sollte natürlich, auch mit reingerechnet werden. Sonst ein gutes Teil.
16. Januar 2025 08:06
Funktioniert tadellos.
Habe das Modul inzwischen modifiziert um damit die Helligkeit von in Reihe geschalteten LEDs zu steuern.
5. Oktober 2024 21:52
Stromversorgung aus 5V-Powerbank
Da 5-V-Powerbanks gut verfügbar sind, eignet sich der Step-Up-Wandler gut zum Betrieb von Geräten, die z. B. 9 oder 12 V brauchen.
20. November 2023 10:44
OK
.
8. Mai 2023 10:13
Klein und gut
Wenn man bedenkt, was auf der kleinen Platine so alles drauf ist, würde ich einen Regler nicht mehr selber basteln. Kaufen und einsetzen, fertig
15. März 2023 08:29
Mehr Möglichkeiten für Elektronrnröhren
Ich habe den Schaltregler in ein Metallkästchen eingebaut und Ein- und Ausgänge mit Kondensatoren verblockt.
Sso kann ich meine Niederspannungsröhren gut betreiben, ebenso Schaltungen, die 24 Volt brauchen.
Sehr gut!
9. März 2022 17:23
ich habe schon viele dieser Spannungsregler verbaut, sind sehr einfach in der Handhabung und für Bastelzwecke ideal
.
