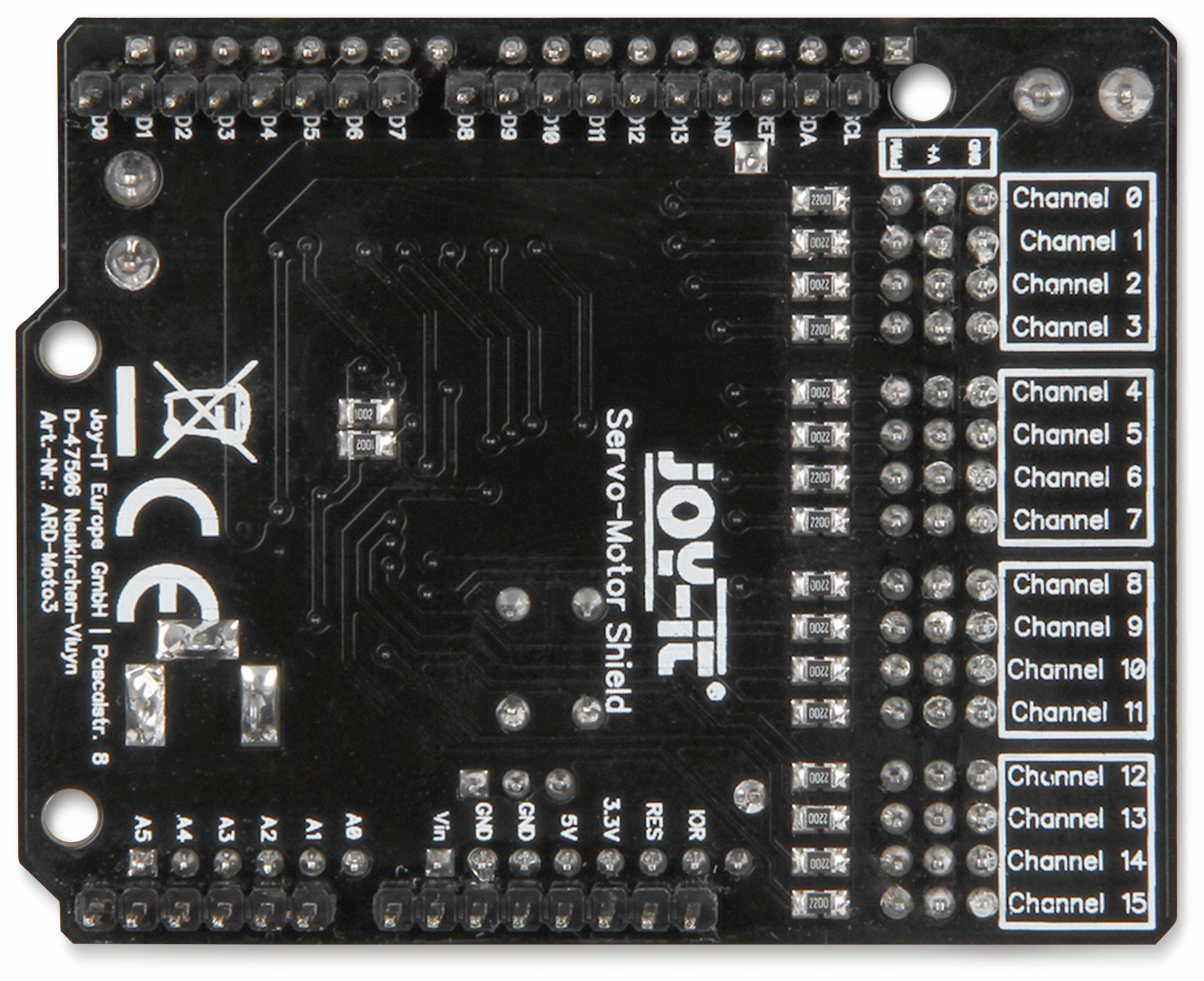

JOY-IT ARDUINO Motorsteuerung 16 Kanal

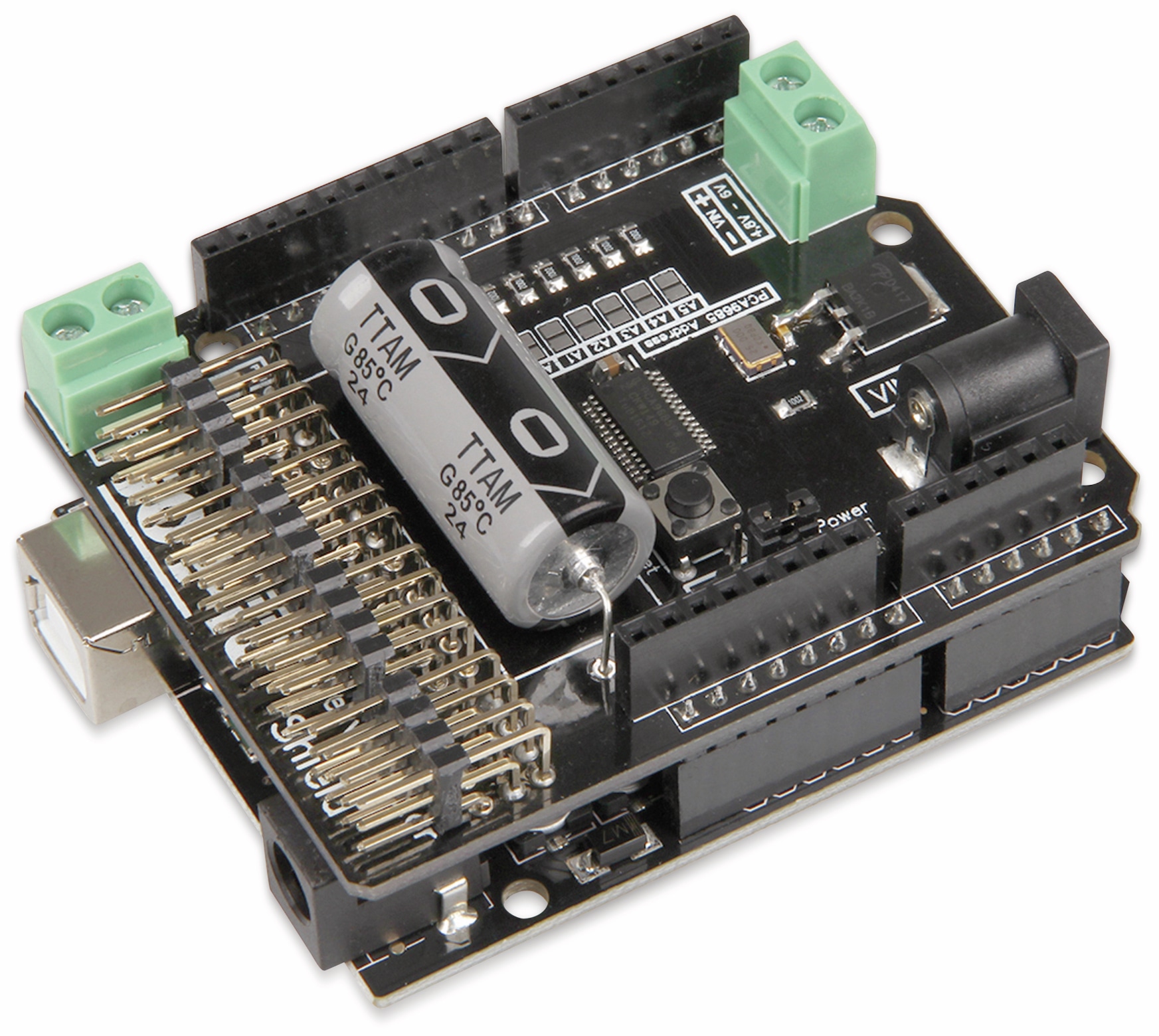

Die Motorsteuerung dient zur Steuerung von bis zu 16 Servomotoren. Nachdem der Mortino auf den Arduino gesteckt wurde und die Spannungsversorgung anliegt ist er einsatzbereit. Der eigene Taktgeber sorgt für ein sehr genaues PWM Signal und somit über eine exakte Positionierung.Zur Versorgung der Servomotoren kann die Platine über 2 Eingänge in einem Spannungsbereich von 4,8 V – 6 V und einem Strom von bis zu 11 A betrieben werden. Somit ist eine optimale Versorgung der Motoren stets gewährleistet. Die Servomotoren werden an einem beliebigen Kanal angeschlossen.Auch größere Motoren werden mit ausreichend Strom versorgt.Die Ansteuerung und Programmierung der Motoren kann, wie gewohnt, weiterhin bequem über den Arduino bedient werden. Schnelle Ergebnisse erzielen sie anhand der Anleitung und der Codebeispiele.

Features:

• 16 Kanäle, Eigener Taktgeber für Servomotoren (PWM, 5 V)
• Kompatibel mit Arduino Uno, Mega und viele weitere Mikrokontroller mit Arduino komp.. Pinout
• Sehr genaues PWM Signal
• Hohe Einspeissströme über zwei Eingänge
• Zusätzliche Spannungspufferung über Anschluß eines externen Kondensators möglich

Technische Daten:

• Spannungsversorgung Eingang 1: 4,8 V – 6 V 5 A über Hohlstecker 5,5/2,1mm
• Spannungsversorgung Eingang 2: 4,8 V - 6 V 6 A über Schraubklemme
• Maße: 69x24x56 mm
• EAN-Code: 4250236814742

Lieferumfang: ;

Platine

Bedienungsanleitung
