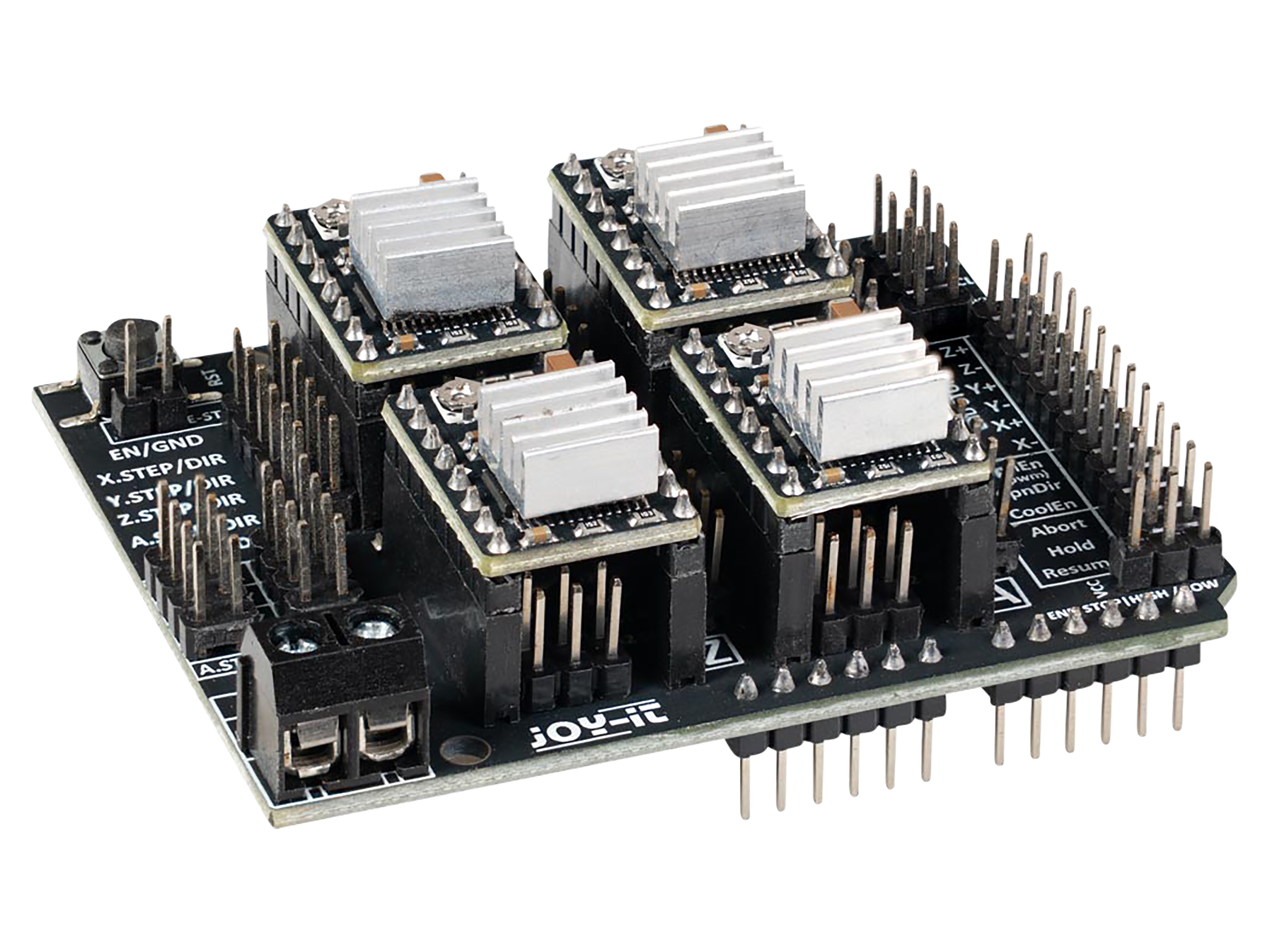

JOY-IT Controllerboard, V3.51 für CNC, inkl. 4 DRV8825, Kühlkörper

Das ARD-CNC-Kit2 ist eine Erweiterungskarte zur Steuerung von CNC-Maschinen über ein Arduino-Board. Kompatibel mit GRBL v0.9 unterstützt es PWM zur Spindeldrehzahlregelung und Softlimits für sichere Betriebsgrenzen. Es steuert bis zu vier Schrittmotoren mit DRV8825-Treibern und Kühlkörpern, bietet Anschlüsse für Endschalter, Spindelsteuerung und Kühlnebel. Das Kit passt direkt auf Arduino Uno oder kompatible Boards und enthält die CNC-Shield-Platine sowie vier DRV8825-Motortreiber für eine sofort einsatzbereite Lösung.

Features:

• Erweiterungskarte für CNC-Maschinen mit Arduino-Kompatibilität
• Unterstützt GRBL v0.9 mit PWM-Spindeldrehzahlregelung
• Steuert bis zu vier Schrittmotoren mit DRV8825-Treibern
• Inklusive Kühlkörper für optimierte Wärmeableitung
• Anschlüsse für Endschalter, Spindelsteuerung und Kühlmittel

Technische Daten:

• Betriebsspannung: 12... 35 V
• Max. Strom pro Phase: 1.5 A (ohne Kühlkörper); 2,5 A (mit zusätzlicher Kühlung)
• Mikroschritt-Auflösung: Voll, 1/2, 1/4, 1/8, 1/16, 1/32
• Endhaltestellen: 6 Endstop Anschlüsse - aktiv high oder low (Jumperauswahl)
• Weitere Verbindungen: Not-Aus, Spindel (pwm), Spindeldrehrichtung, Kühlmittel, Abbruch, Halten, Wiederaufnahme, I2C, UART
• Kompatibel mit: Arduino Uno und Arduino Uno kompatible Boards
• Maße des CNC-Boards: 42 x 68 x 20 mm
• Maße des Motortreibers: 15 x 20 x 16 mm
• Gewicht: 45 g

Lieferumfang:

• 1x Controllerboard
