JOY-IT USB-Oszilloskop ScopeMega50, 2-Kanal, 48 MHz
- Sale
- %
- 2-Kanal Oszilloskop
- 2-Kanal Spectrum Analyzer
- 16-Kanal Logic Analyzer
- Funktionsgenerator für Testsignale
- Kostenlose Software downloadbar
Produktinformationen "JOY-IT USB-Oszilloskop ScopeMega50, 2-Kanal, 48 MHz"
Technische Daten:
- 2-Kanal Oscilloskop
- 2-Kanal Spectrum Analyzer
- 16-Kanal Logic Analyzer (mit serial interface decoding: UART, I2C, SPI) (0..5 V)
- Mindestanforderung: Windows XP SP3, Vista, Windows 7, 8, 8.1,10 32 and 64-bit, 1024x768, 24bit, DualCore 2 GHz, USB 2.0
- Inkl. Funktionsgenerator für Testsignale: 12,5 kHz/ max. 1,8 Vpp (Sinus, Rechteck, Dreieck, Sägezahn)
Lieferumfang:
- 1x JT-ScopeMega50 (USB Oscilloscope)
- 2x 60 Mhz Prüfspitzen (10:1, 1:1)
- 1x 16 Kanal Logic Analyzer Clips

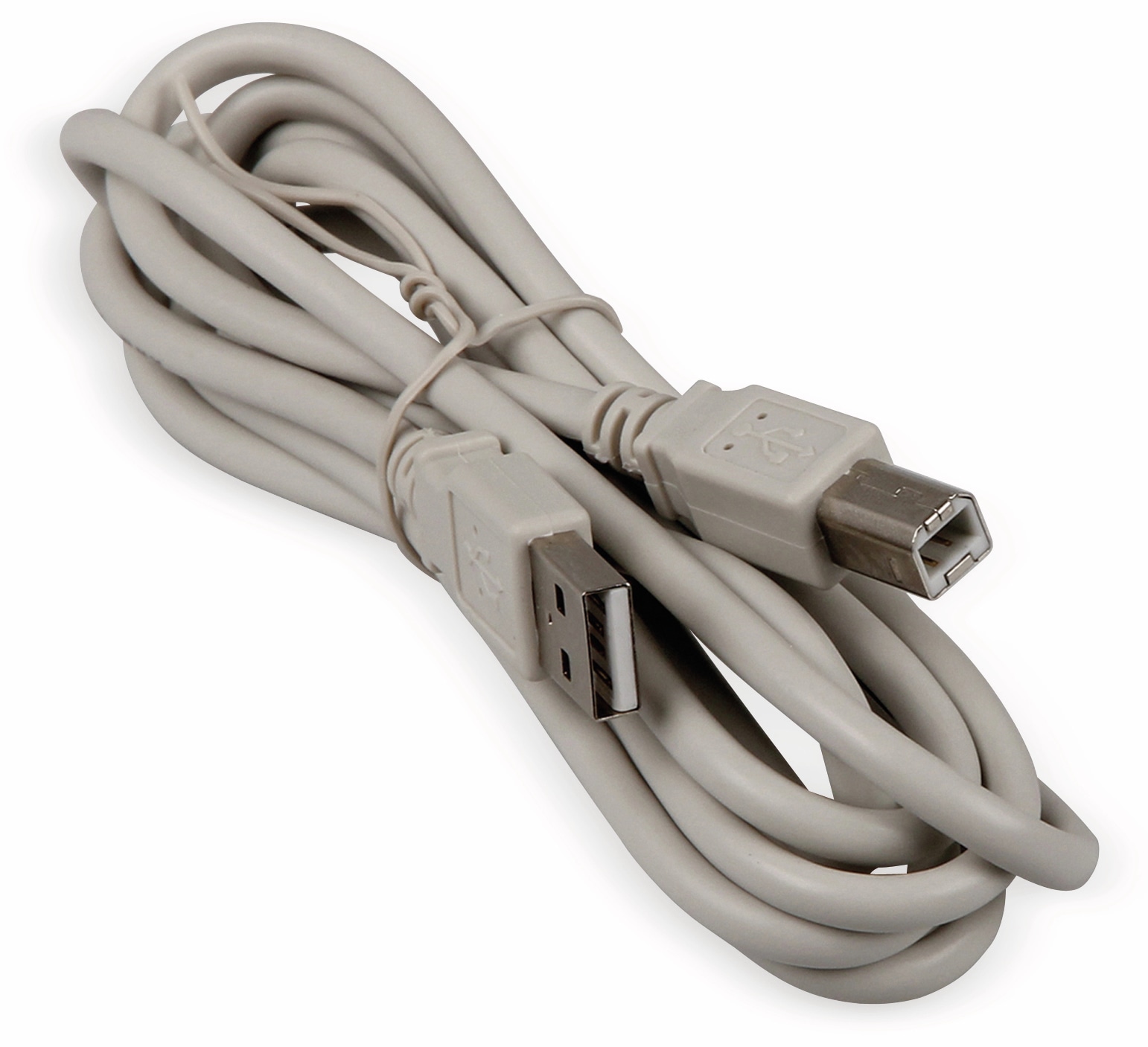

- 1x USB Kabel
Verfügbare Downloads
| Farbe: | schwarz |
|---|---|
| Menge: | 1 St. |
| Zustand: | Neu |
Anmelden
4 Bewertungen
5. Mai 2025 14:03
Besser als garkein Oszi
Besitze ein solches USB-Scope und kann nur wenig positives dazu sagen. Es ist zumindest besser als garkein Oszi zu haben. Die grafische Oberfläche der Bedienelemente ist miserabel; Drehschalter im Aluknopfdesign mit besonders schlecht erkennbarem blassblauen Markierungsstrich, die Triggeroptionen sind insgesamt schlecht und verschwinden komplett bei den höheren Ablenkfrequenzen. War nicht möglich Rechtecksignale eines LED-Treiberchips wunschgemäß sauber stehend auf den Bildschirm zu bekommen um dabei parallel Auswirkungen von Belastungs- u. Versorgungänderungen gut zu erkennen.
26. Januar 2023 22:39
Oszi ok, Logic Analyzer ok, Signalgenerator Schrott
Wenn man weiß worauf man sich einlässt ist das Teil ganz ok. Das Oszi hat einen relativ großen Speicherbereich, die Software ist zwar älter (2014) und wird scheinbar nicht mehr gepflegt, funktioniert aber relativ gut Schön ist dabei dass man am PC manches viel einfacher bedienen kann als an einem Standalone-Oszi. Die Tastköpfe sind gut. Bei einem Rechtecksignal kommt es zum Überschwingen, der gleiche Tastkopf an einem Analog-Oszi zeigte eine saubere Kurve, ist daher vermutlich ein Problem des USB-Oszis.
Der Signalgenerator ist komplett Schrott, die Signalkurven sind max. 4bit Auflösung und Sinus und Rechteck sind fast identisch, kann man komplett vergessen. (Das ist kein Einzelfehler, ich hatte 2 komplett verschiedene SN zum Testen).
Der Logicanalyzer funktioniert gut und zeigt das korrekte Ergebnis, man kann sich das Signal auch interpretieren lassen (I2C, ...).
Für diesen Preis findet man fast nichts anderes. Wenn man auf den Signalgenerator verzichten kann ist alles ok. Ob ein "OWON LCD-Oszilloskop mit Multimeter, HDS242, 2-Kanal, 40 MHz" zum gleichen Preis besser geeignet ist muss jeder selbst entscheiden.
Tipp: vorher schon mal die Anleitungen lesen, den Teil mit dem Signalgenerator aber ignorieren, so schöne Kurven wie auf den Bildern bekommt man definitiv nicht!
2. Dezember 2022 14:57
sh
sehr nützlich
19. November 2020 13:47
SCHÖNER Oscar
Erfreulich einfaches und Leistungsstarkes Oszilloskop! Intuitiv zu bedienen, gute Darstellung.
