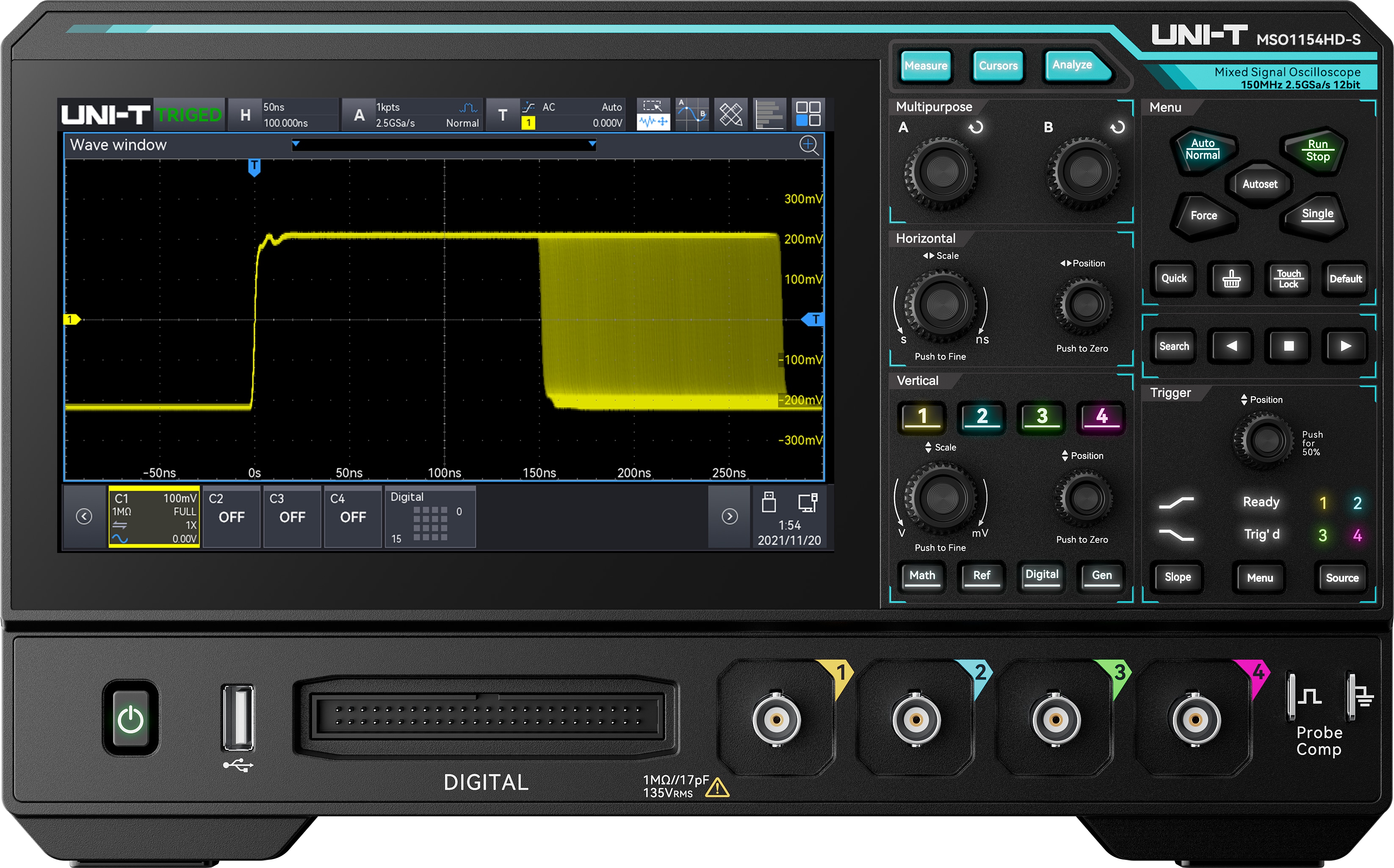

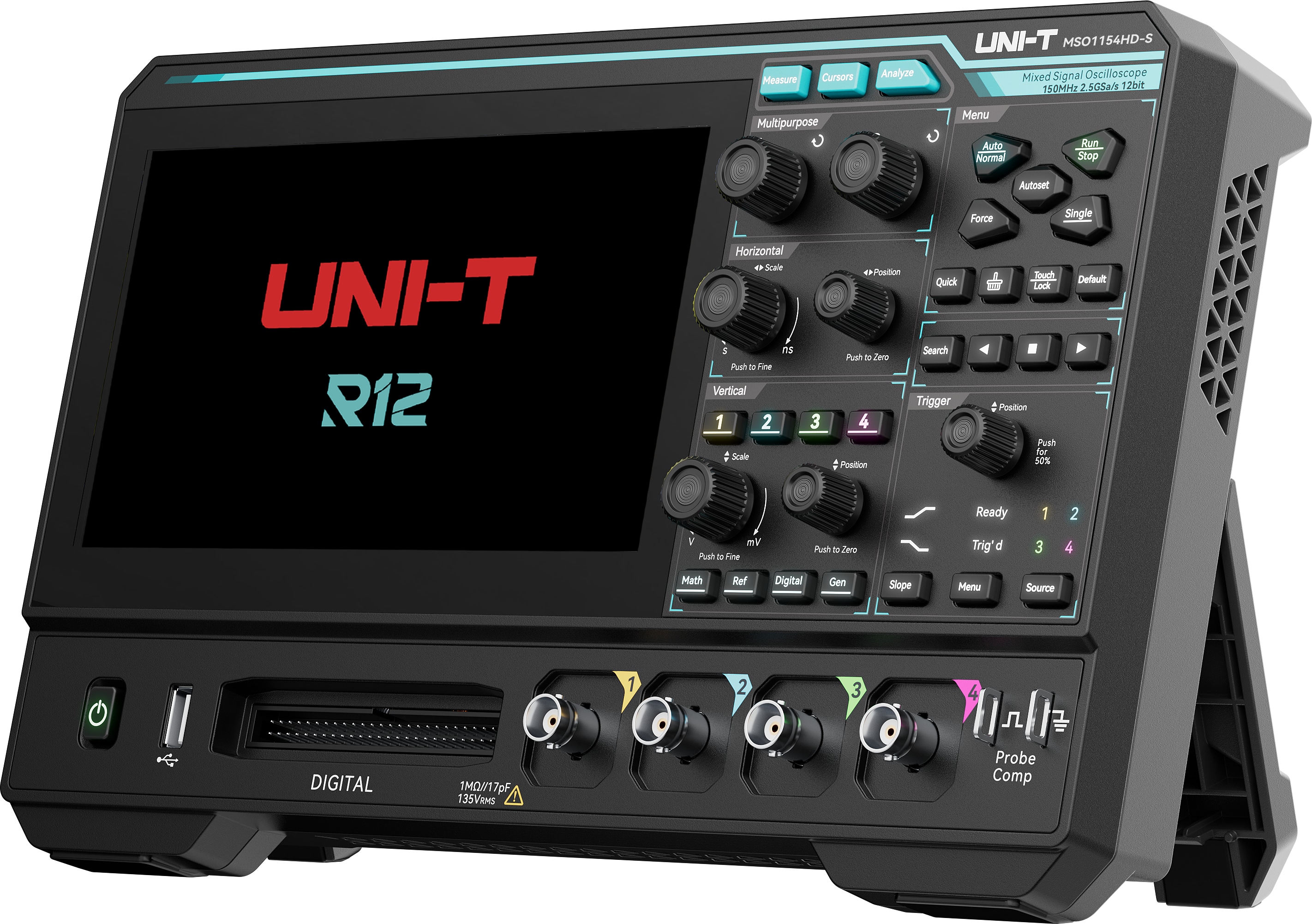

UNI-T Oszilloskop MSO1154HD-S, AWG, 4+16 Kanäle, 2,5 GS/s, 150 MHz

Die MSO1154HD-S bietet High-Resolution-Oszilloskope mit bis zu 150 MHz Bandbreite, 2,5 GSa/s Abtastrate sowie 4 analogen und 16 digitalen Kanälen. Ultra Phosphor 3.0 sorgt für detailreiche Signaldarstellung, während vielseitige Analysefunktionen präzise Messungen ermöglichen. Der 7-Zoll-Touchscreen gewährleistet eine komfortable Bedienung.

Features:

• Echtzeit-Abtastrate der analogen Kanäle: bis zu 2,5 GSa/s, digitale Kanäle: bis zu 1,25 GSa/s
• Maximale Wellenform-Erfassungsrate: bis zu 200.000 wfms/s (Sequenzmodus: 1.000.000 wfms/s)
• Kontinuierliche Hardware-Echtzeitaufzeichnung und Analyse von bis zu 100.000 Wellenform-Frames mit USB-Exportfunktion
• Parametermessung mit Balken- und Liniendiagramm-Anzeige
• 56 verschiedene Parametermessungen
• Multi-Window-Anzeige
• Mehrkanaliger 7-stelliger Hardware-Frequenzzähler mit einstellbarer Aktualisierungszeit und effektiver Stellenanzahl
• Protokoll-Trigger- und Dekodierungsfunktionen für RS232/UART, I2C, SPI, CAN, CAN-FD, LIN und Audio
• Zonen-Trigger zur Erfassung sporadischer Signale und Analyse komplexer Signalverläufe
• Unterstützt SCPI (Standardbefehle für programmierbare Instrumente)

Technische Daten:

• Betriebsspannung: 100...240 V~
• Kanäle: 4 analoge, 16 digitale, 1 Signal Output
• Display: 17,78 cm (7") TFT-LCD, WVGA (1280x800 Pixel)
• Bandbreite: 150 MHz
• Abtastrate: 2,5 GSa/s (single channel), 1,25 GSa/s (dual channel), 625 MSa/s (four channel)
• Speichertiefe: 100 Mpts
• Anstiegszeit: ≤ 2,2 ns
• Eingangskopplung: DC, AC, GND
• Y-Teiler: 500μV/div...10 V/div
• X-Teiler: 2 ns/div...1 ks/div
• Vertikale Auflösung A/D Konverter: 12 bit
• Trigger-Arten: Edge, Pulse Width, Video, Ramp, Runt Pulse, over-amplitude pulse, Delay, Timeout, Duration, Setup Hold, Nth Edge, Code Pattern
• Trigger-Modi: Auto, Normal, Single
• Mathematische Funktionen: +, -, x, /, FFT, digital filtering, logische Funktionen, erweiterte Funktionen
• Frequenzzähler: 7-stellige Hardware-Frequenzmessung
• Speichermethoden: Setting, Wave, Image, Report
• Schnittstellen: USB Host, USB Device, LAN, AUX Out (Trig Out, Pass/Fail, DVM), HDMI
• Gewicht: 1,56 kg
• Maße (BxHxT): 282x175x49 mm

Lieferumfang:

• Speicher-Oszilloskop MSO1154HD-S
• Netzkabel
• USB-Kabel
• 4x Tastkopf (10:1, 150 MHz)
• Anleitung
