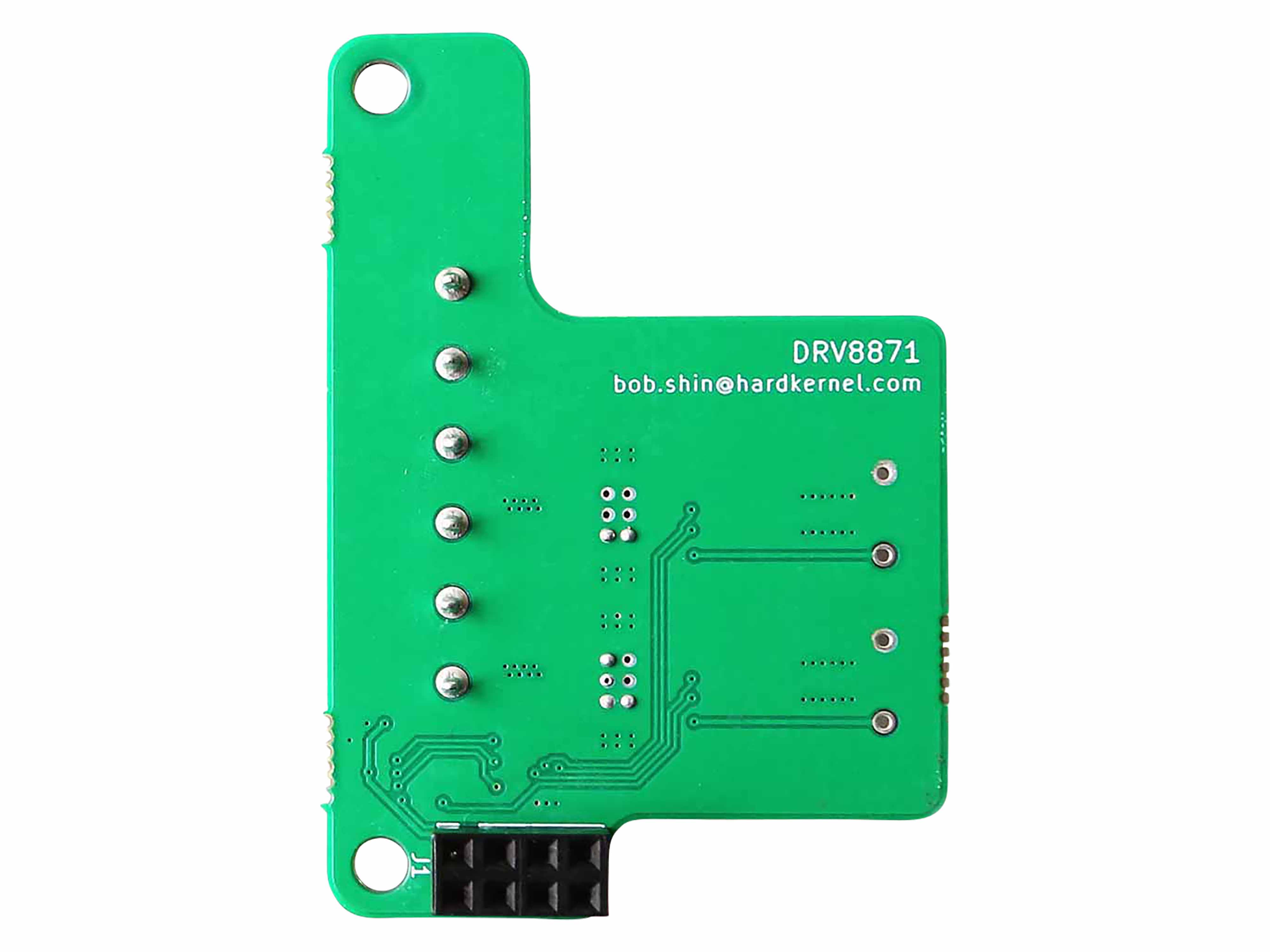

ODROID 2-Kanal DC-Motor Treiber-Board für ODROID-C5

Das 2-Kanal DC-Motor Treiber-Board wurde speziell entwickelt, um Gleichstrom-Motoren direkt mit dem ODROID-C5 zu steuern. Es wird einfach auf den 40-poligen GPIO-Header des ODROID-C5 aufgesteckt und ermöglicht eine schnelle sowie zuverlässige Ansteuerung von bis zu zwei Gleichstrommotoren.

Dank der Verwendung von zwei hochwertigen DRV8871-Treiber-ICs von Texas Instruments bietet das Board eine robuste Motorregelung mit Strombegrenzung und PWM-Steuerung. Ideal für DIY-Roboter, Automatisierungsprojekte, Prototyping oder Lernumgebungen.

Features:

• Steuert bis zu zwei Gleichstrommotoren
• Einfache Montage auf den 40-poligen GPIO-Header
• Robuste Motorregelung mit DRV8871-Treibern
• Kompatibel mit DIY-Roboterprojekten
• Bietet Überstromschutz (2 A)

Technische Daten:

• Eingangsspannung (Motorversorgung): 6,5...45 V DC
• Motor-Treiber: 2x Texas Instruments DRV8871
• Kanäle: 2 (unabhängig steuerbar)
• Steuerspannung: 3,3 V (GPIO-kompatibel mit ODROID-C5)
• Maximaler Ausgangsstrom: 2 A pro Kanal (mit Stromregelung)
• Steuerung: PWM-Signal über GPIO (kein I2C/SPI notwendig)
• Schutzfunktionen: Überstromschutz (2 A)
• Anschluss an ODROID-C5: Direkt über 40-Pin GPIO-Header
• Maße (LxBxH): 56x39x21 mm

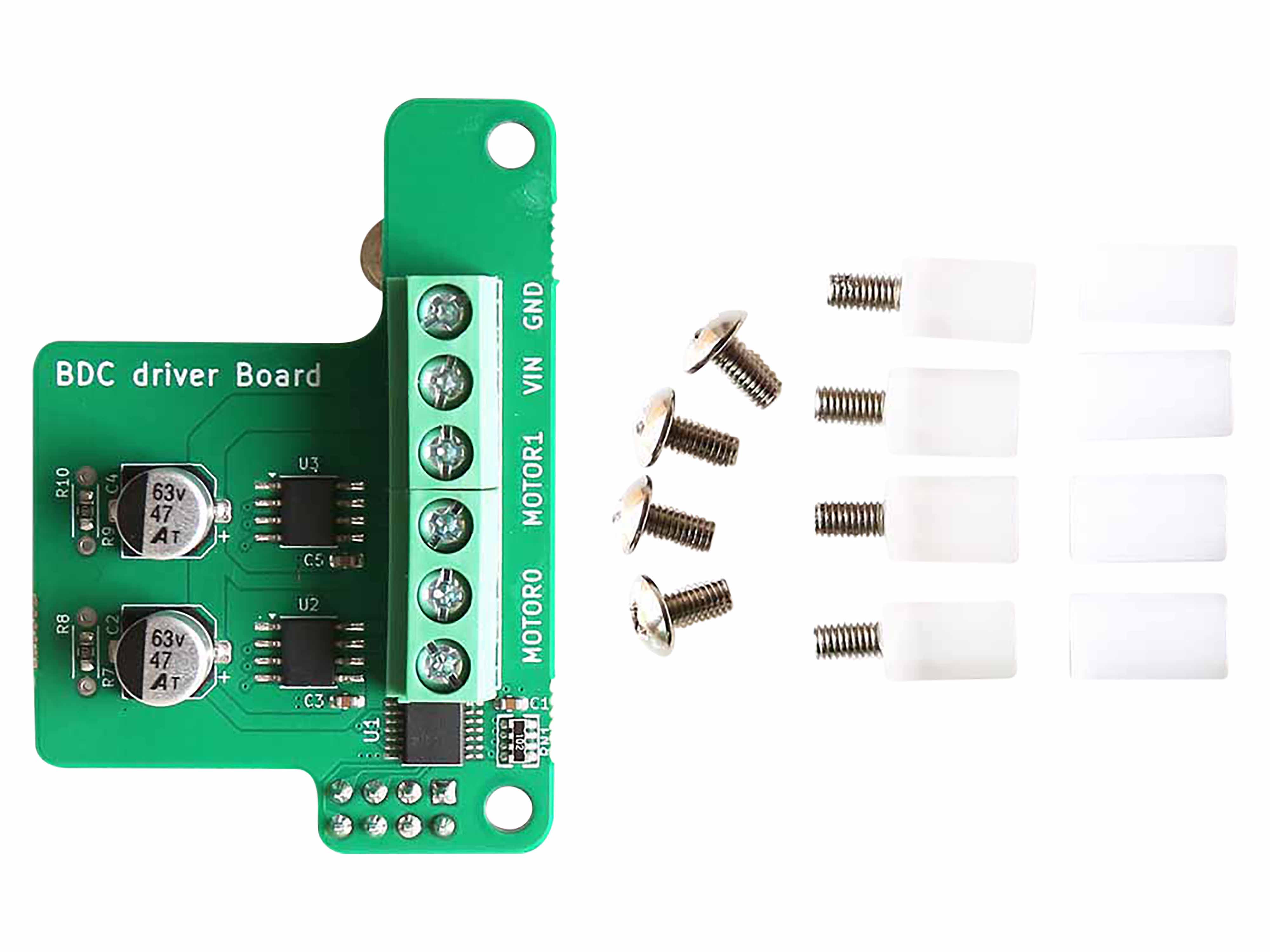

Lieferumfang:

• 1x 2-Kanal DC-Motor Treiber-Board für ODROID-C5

(Motoren und Kabel nicht enthalten)

Abstandhalter

Schrauben

Wiki-Link: https://wiki.odroid.com/accessory/add-on_boards/dcmotorboard
