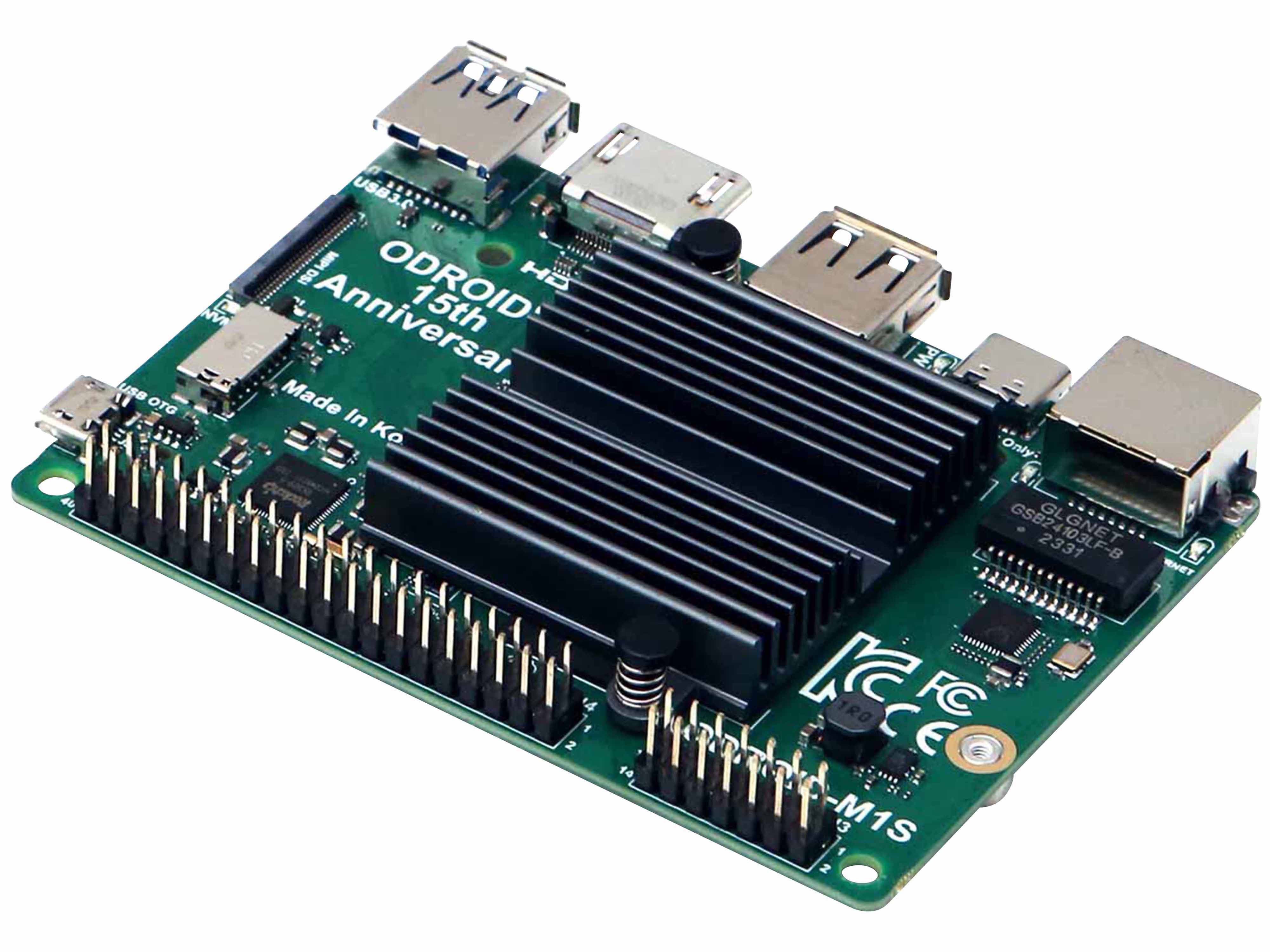

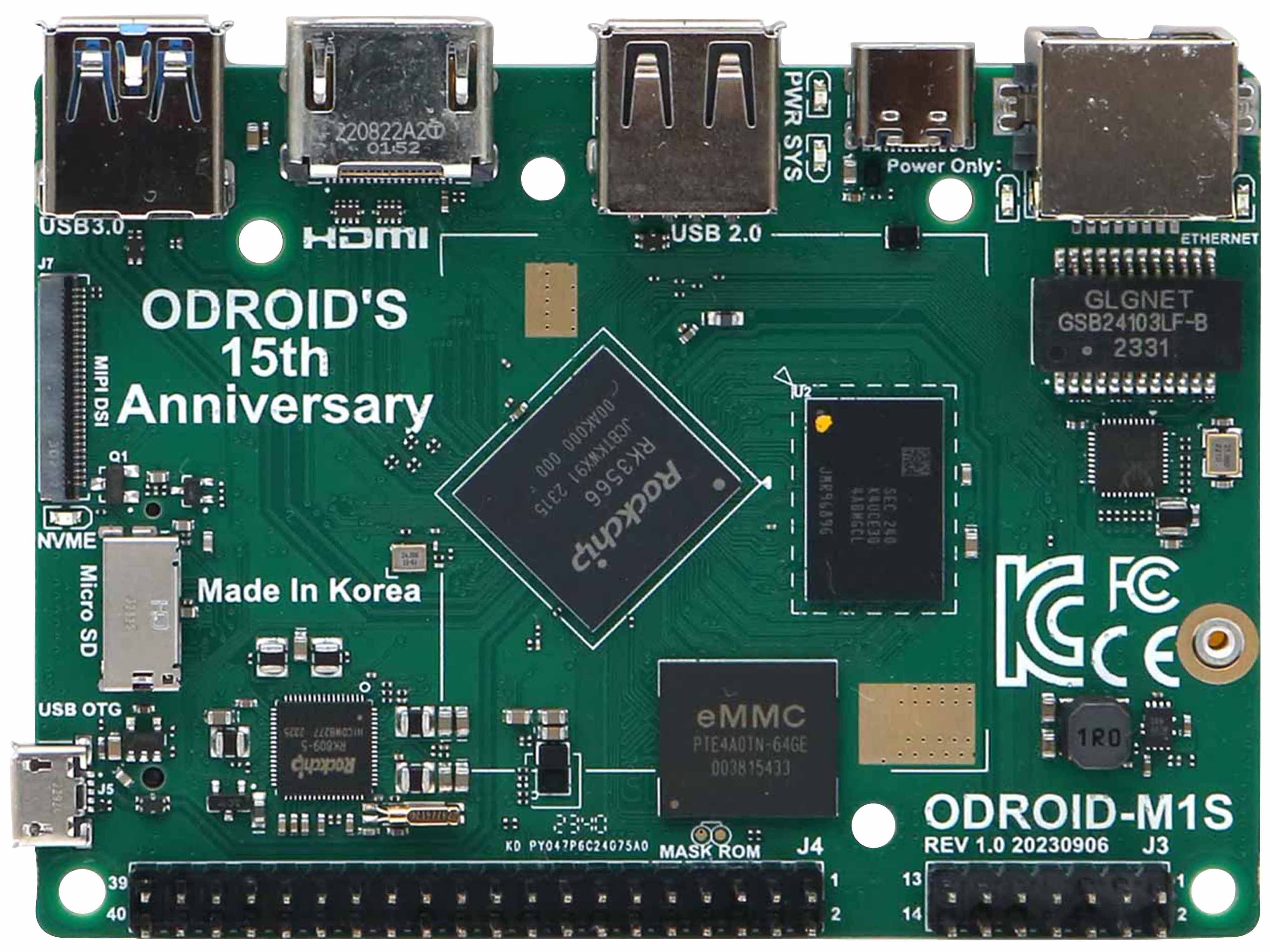

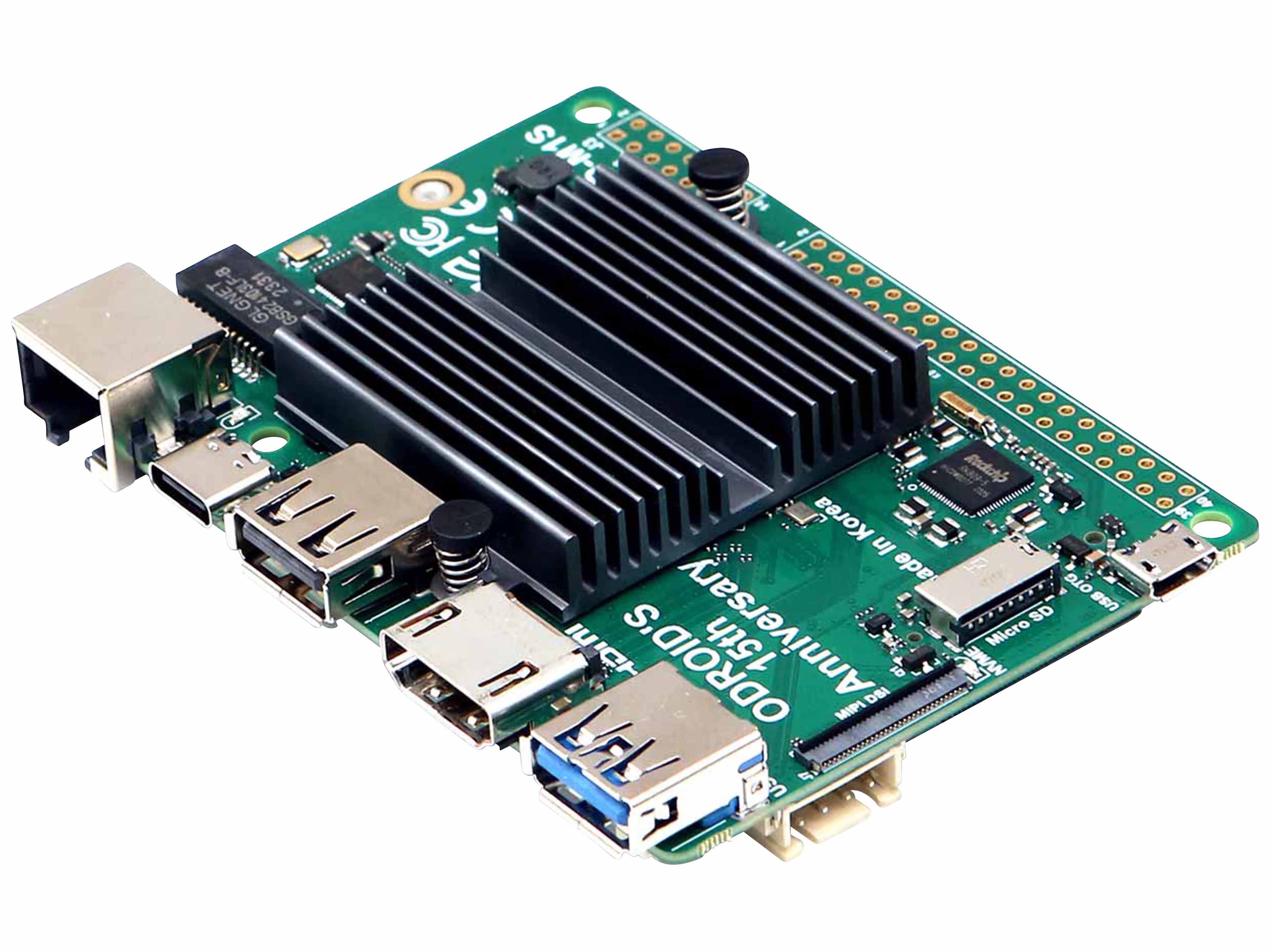

ODROID-M1S Einplatinen-Computer mit IO Header, 8 GB RAM

Der ODROID-M1S ist ein ARM Cortex-A55 Quad-Core Einplatinencomputer und hat im Vergleich zum ODROID-M1 eine höhere Energieeffizienz, einen schlankeren Formfaktor und mehr GPIO-Anschlüsse.
Dank des integrierten schnellen 64-GB-eMMC-Speichers, des 8-GB LPDDR4-RAMs, des mitgelieferten Netzteils und Gehäuses können Sie sofort Ihr eigenes eingebettetes System zu niedrigen Kosten aufbauen.
Erstmals in der ODROID-Board-Serie wurde ein eMMC-Chip standardmäßig auf die Leiterplatte gelötet, anstelle eines herausnehmbaren eMMC-Moduls.
Falls der 64-GB-Speicherplatz des gelöteten eMMC-Speichers nicht ausreicht, können Sie eine NVMe-SSD im Industriestandard (Formfaktor 2280) in Betracht ziehen. Beachten Sie, dass M.2-SATA-Speichergeräte nicht verwendet werden können. Der M.2-Steckplatz unterstützt nur eine PCIe-Schnittstelle (M-Key).
Bei einem CPU-Stresstest ohne HDMI-Ausgabe oder Ethernet-Verbindung beträgt der Energieverbrauch etwa 3,2 Watt. Dies zeigt eine Energieeinsparung von etwa 25% im Vergleich zu den 4,3 Watt des originalen ODROID-M1 unter denselben Testbedingungen. Beachten Sie, dass die Rechenleistung vom ODROID-M1S um 5-10% niedriger gemessen wurde als die vom M1.
Der 4-lane MIPI-DSI-Port kann direkt mit einem LCD-Panel verbunden werden. Beachten Sie, dass der LCD-Anschluss sich von dem des ODROID-M1 unterscheidet.

Technische Daten:

• CPU: Rockchip RK3566 Prozessor, L1 instruction cache: 32 KB, 4-way set associative (128 sets), 64 byte lines, gemeinsam genutzt von 1 Prozessor, L1 data cache: 32 KB, 4-way set associative (128 sets), 64 byte lines, gemeinsam genutzt von 1 Prozessor, L3 data cache: 512KB , 16-way set associative (512 sets), 64 byte lines, gemeinsam genutzt von 4 Prozessoren, Quad-Core Cortex-A55 (1,8 GHz) ARMv8-A-Architektur mit Neon- und Crypto-Erweiterungen
• Grafik: Mali-G52 MP2 GPU mit 4 x Ausführungseinheiten (800 MHz)
• NPU: 0,8 TOPS@INT8, Integrierter KI-Beschleuniger RKNN NPU
• Arbeitsspeicher: LPDDR4 8 GiB mit 32-Bit-Busbreite, Datenrate: 2112 MT/s, bis zu 1.055 MHz
• Speichererweiterung: 1 x 64 GB eMMC eingebettet (auf die Leiterplatte gelötet), 1 x Micro-SD-Steckplatz (UHS-I SDR104, Boot-Priorität ist immer höher als eMMC), 1 x NVME M.2 SSD (PCIe 2.1 x 1 Lane)
• Netzwerk: 1 x GbE LAN-Anschluss (RJ45, unterstützt 10/100/1000 Mbps), Chipsatz Realtek RTL8211F, mit Indikator-LEDs (grüne LED bei 100 Mbps Datenübertragung, gelbe LED bei 1000 Mbps Datenübertragung)
• Video: 1 x HDMI 2.0 (bis zu 4K@60Hz mit HDR, EDID), 1 x MIPI DSI-Schnittstelle (30-poliger Anschluss, der sich vom 31-poligen des originalen ODROID-M1 unterscheidet)
• Erweiterungsports: 1 x USB 2.0-Host-Anschluss, 1 x USB 3.0-Host-Anschluss, 1 x USB 2.0 Micro-OTG-Anschluss, 1 x UART-Anschluss (Debug-Serielle Konsole), 1 x 40-pin GPIO und 1 x 14-pin GPIO
• System-LEDs: Rot (POWER): Dauerlicht, wenn die Stromversorgung angeschlossen ist; Blau (ALIVE): Blinkt wie ein Herzschlag, während der Kernel läuft. Dauerhaft an im u-boot-Stadium.
• Weitere Funktionen: RTC-Backup-Batterieanschluss (um Zeit und Datum für mehrere Monate ohne Hauptstromversorgung zu halten)
• Spannungsversorgung: 1 x USB Typ C nur für Strom, 5V/3A (4,9…5,3 V-)
• Verbrauch: Leerlauf ≃ 1,1 W, CPU-Stress ≃ 3,52 W, Ausgeschaltet: ≃ 0 W
• Gewicht mit Kühlkörper: 52 g

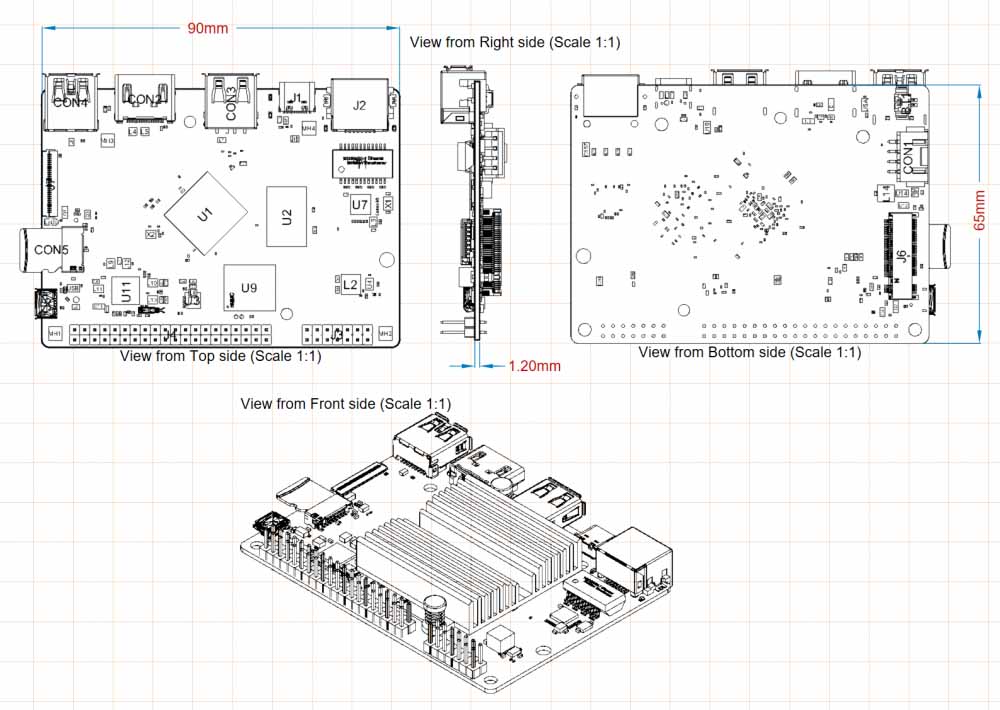

• Maße Board (LxBxH): 90x65x16 mm

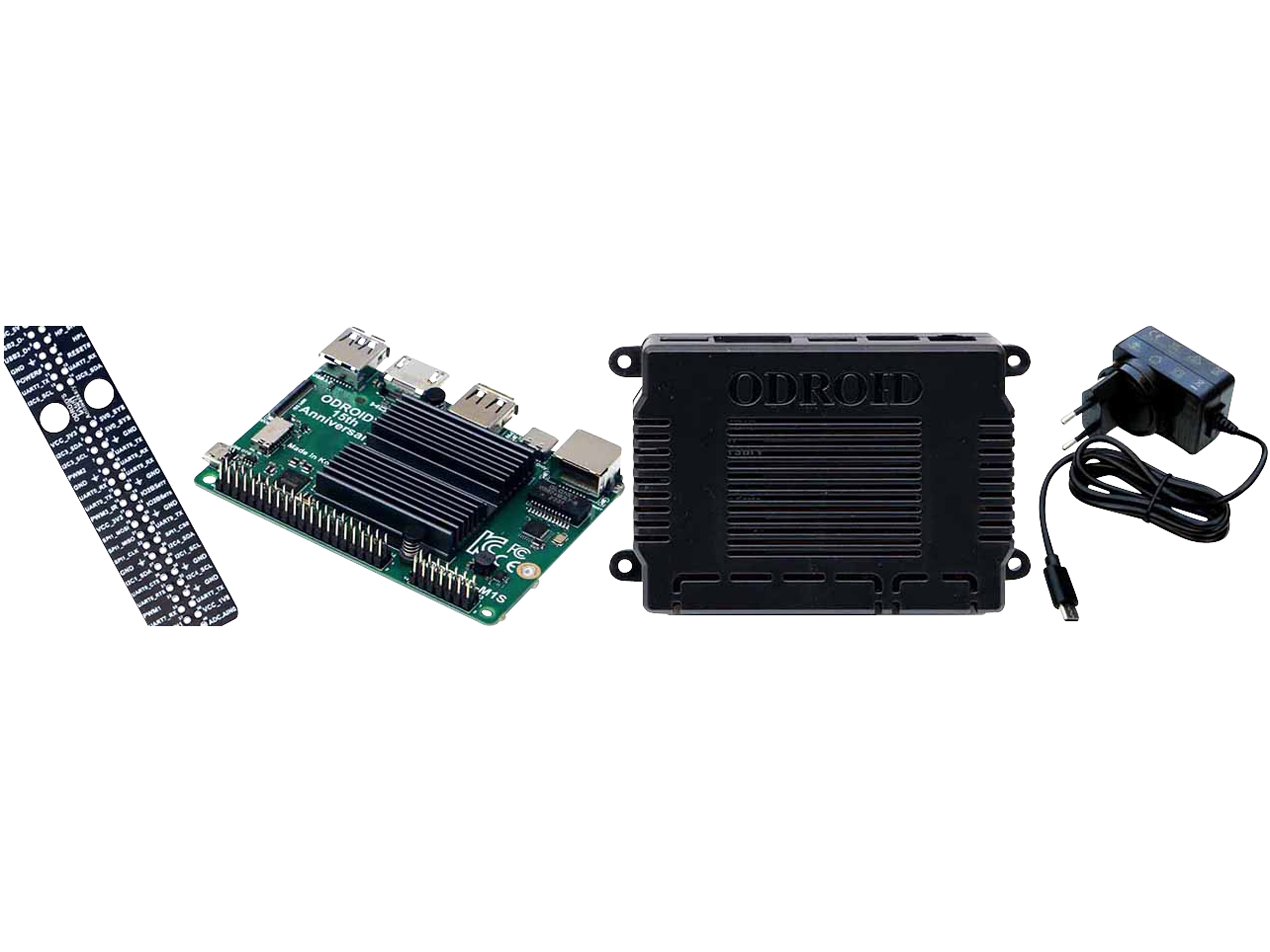

Lieferumfang:

• ODROID-M1S

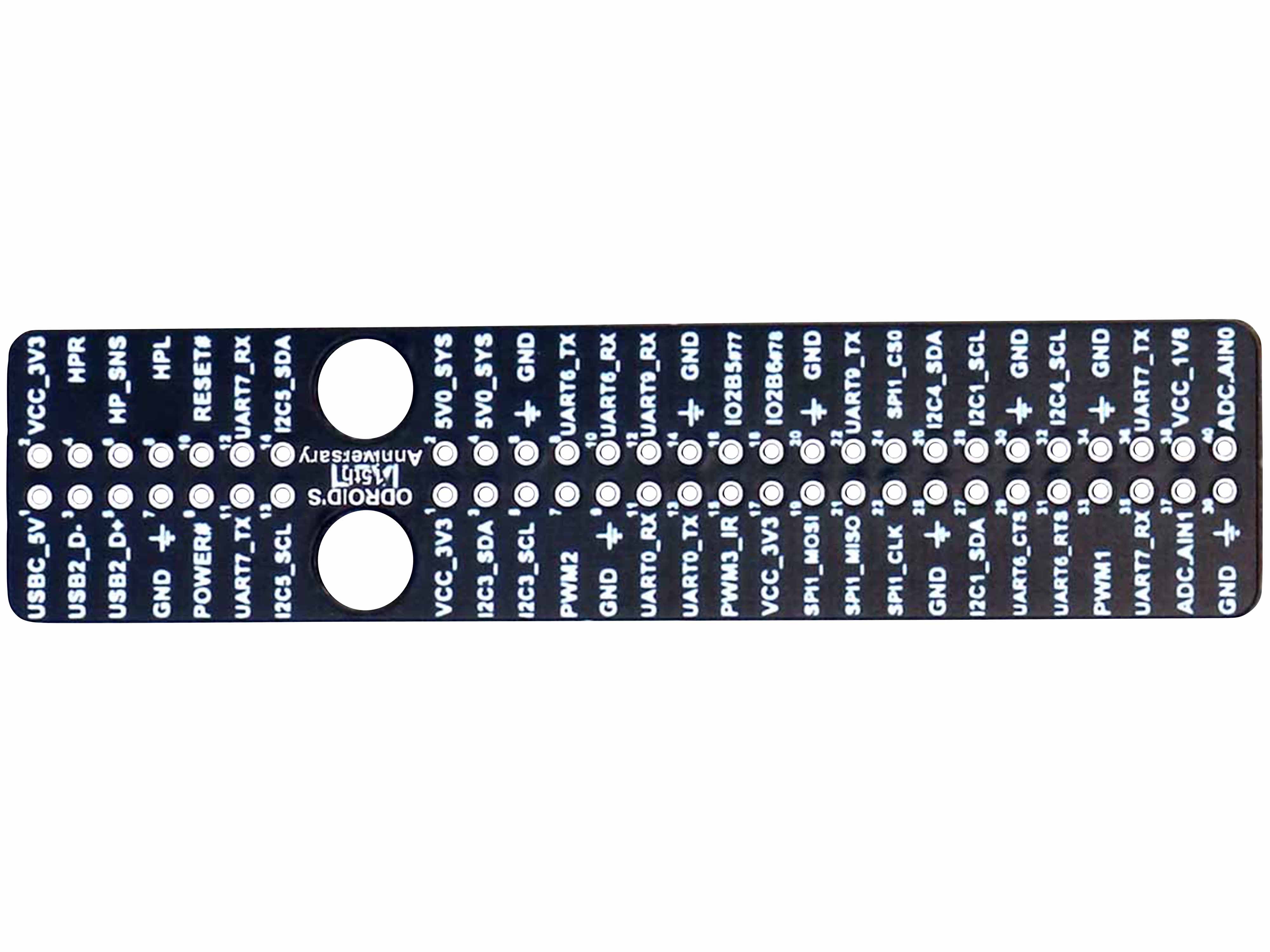

• IO Header
• USB-C Netzteil

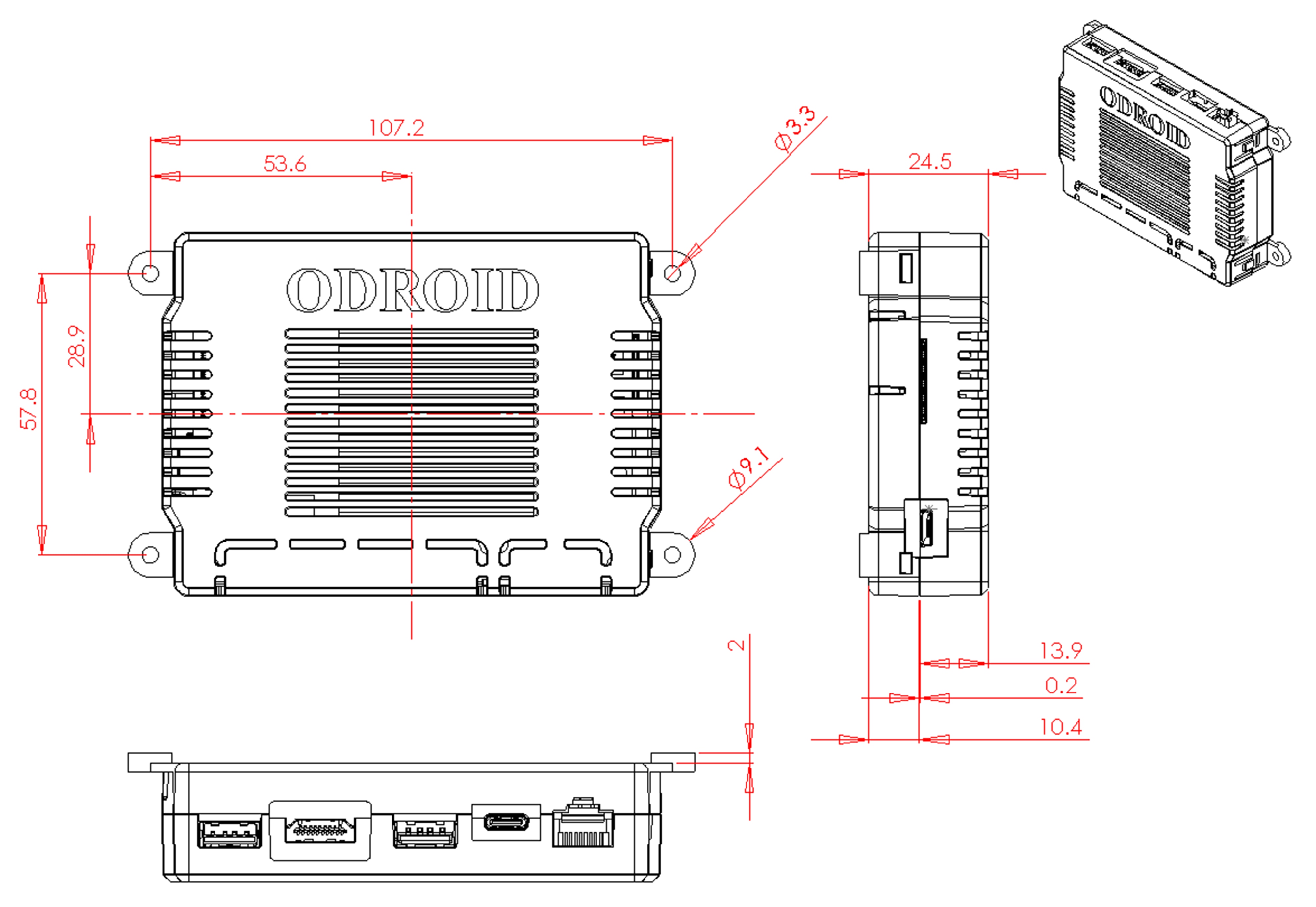

• Gehäuse schwarz
• Anleitung

Odroid Wiki-Link: https://wiki.odroid.com/odroid-m1s/odroid-m1s
