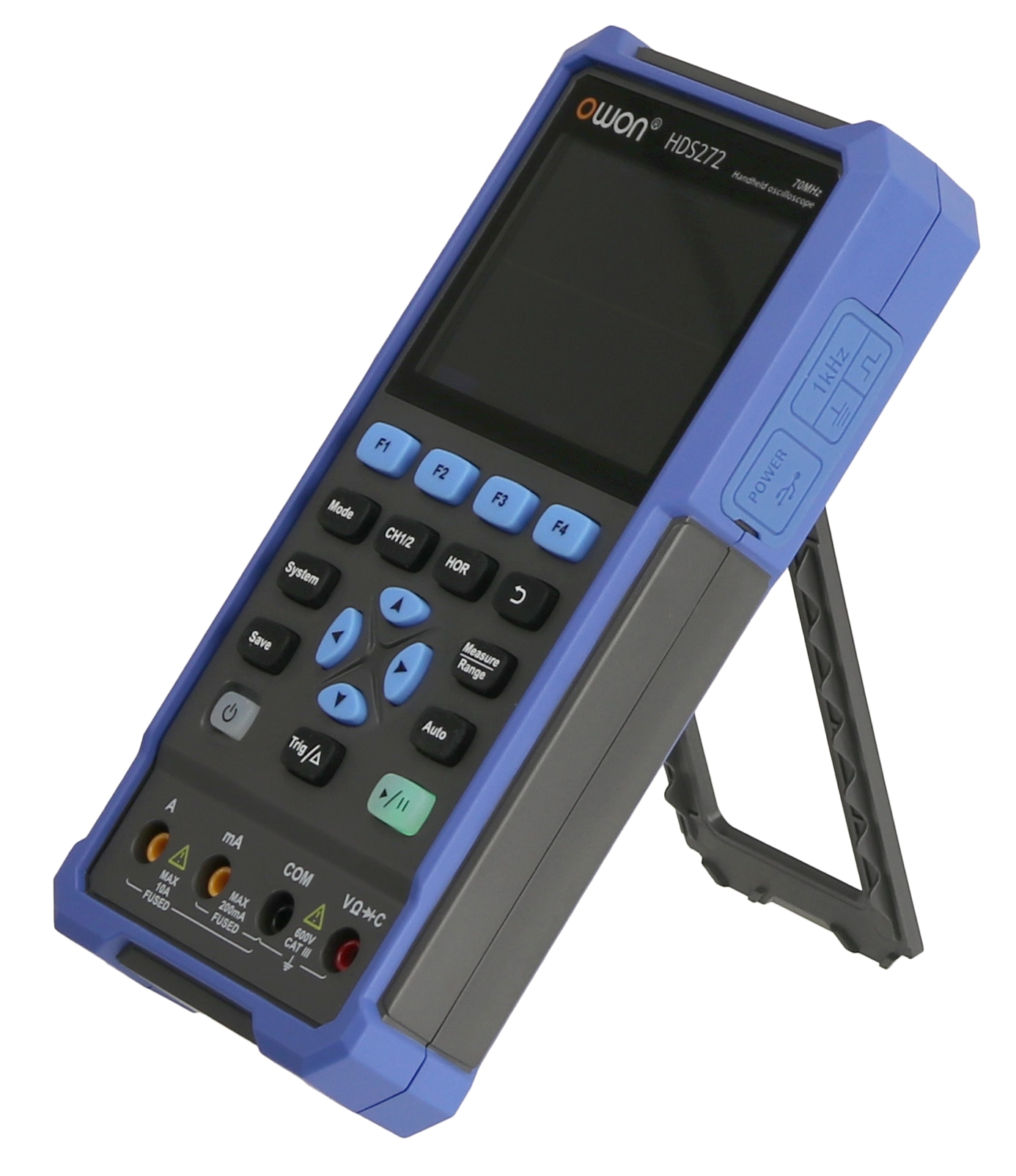

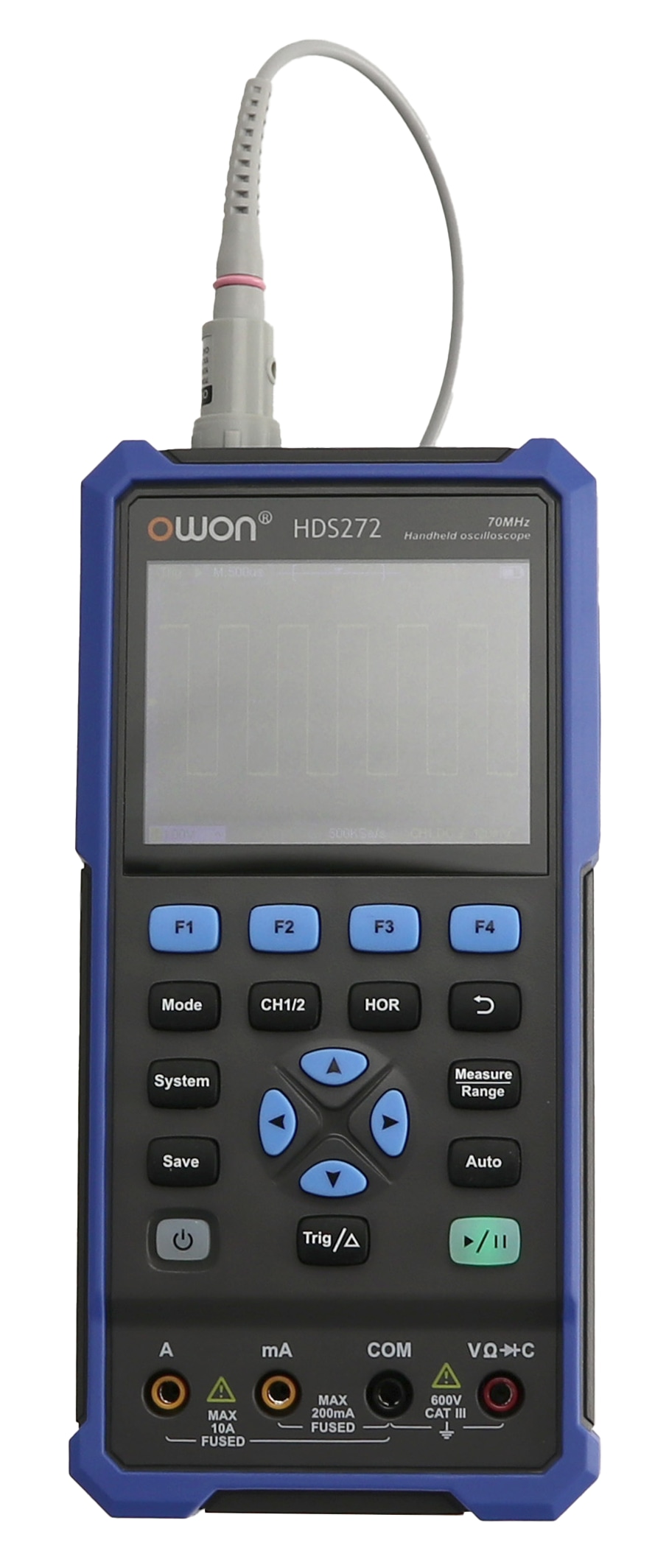

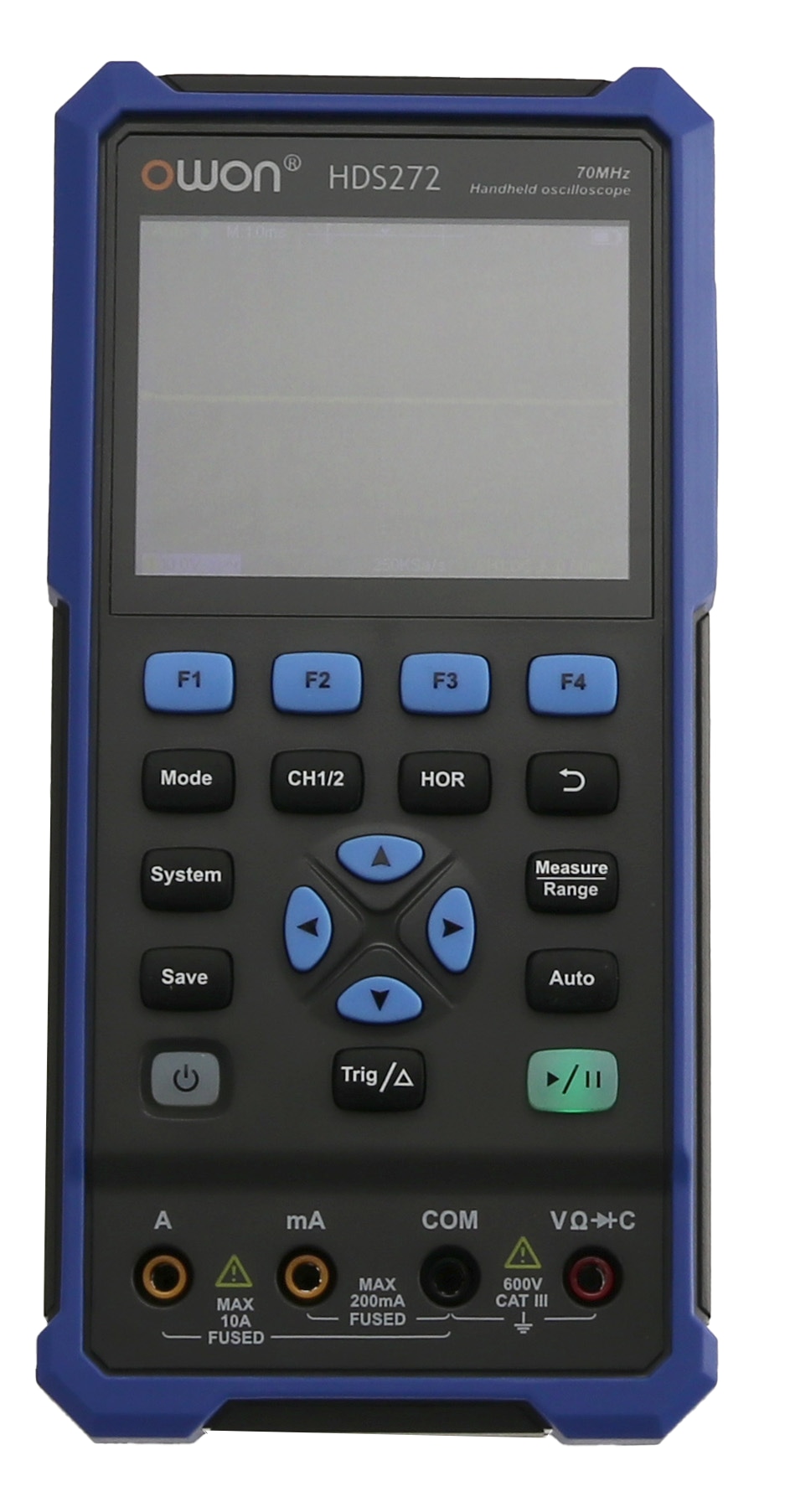

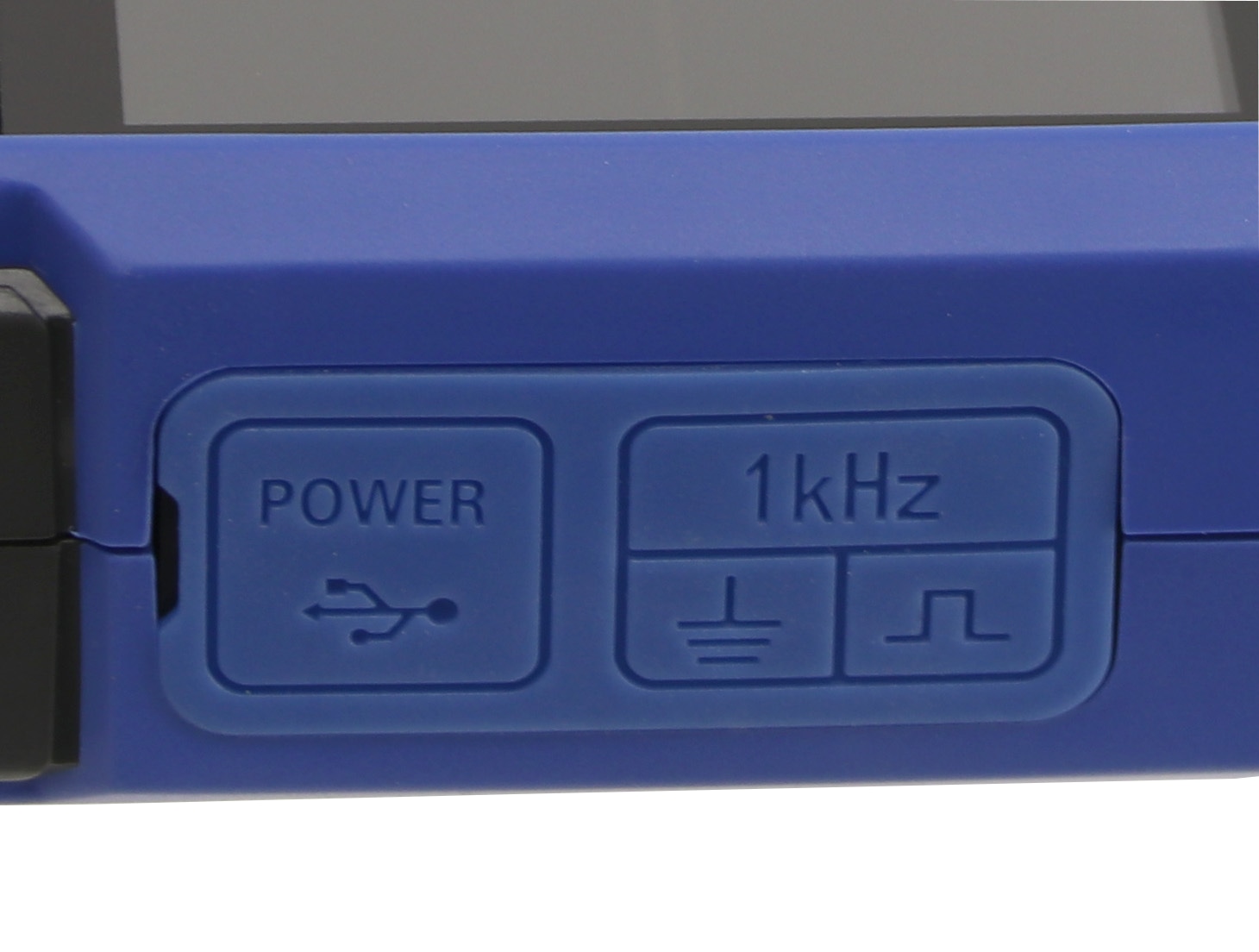

OWON LCD-Oszilloskop mit Multimeter, HDS272, 2-Kanal, 70 MHz
- 2-Kanal-Oszilloskop mit 70 MHz Bandbreite
- 9 cm (3,5") LC-Display mit 65536 Farben
- Eingebautes Digital-Multimeter

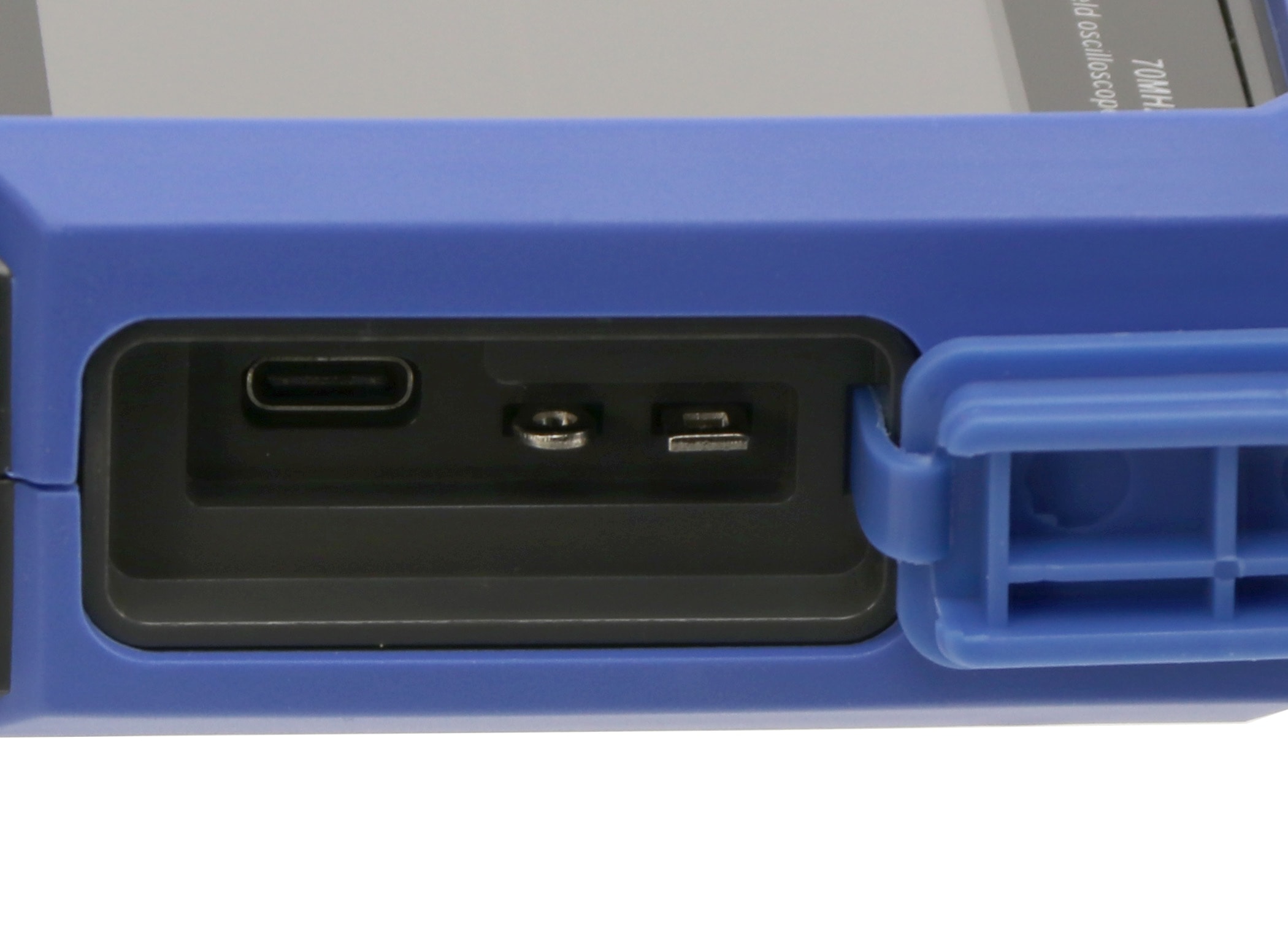

- Spannungsversorgung über USB-C oder Akkus
- Abtastrate bis 250 MSa/s
Produktinformationen "OWON LCD-Oszilloskop mit Multimeter, HDS272, 2-Kanal, 70 MHz"
Technische Daten:

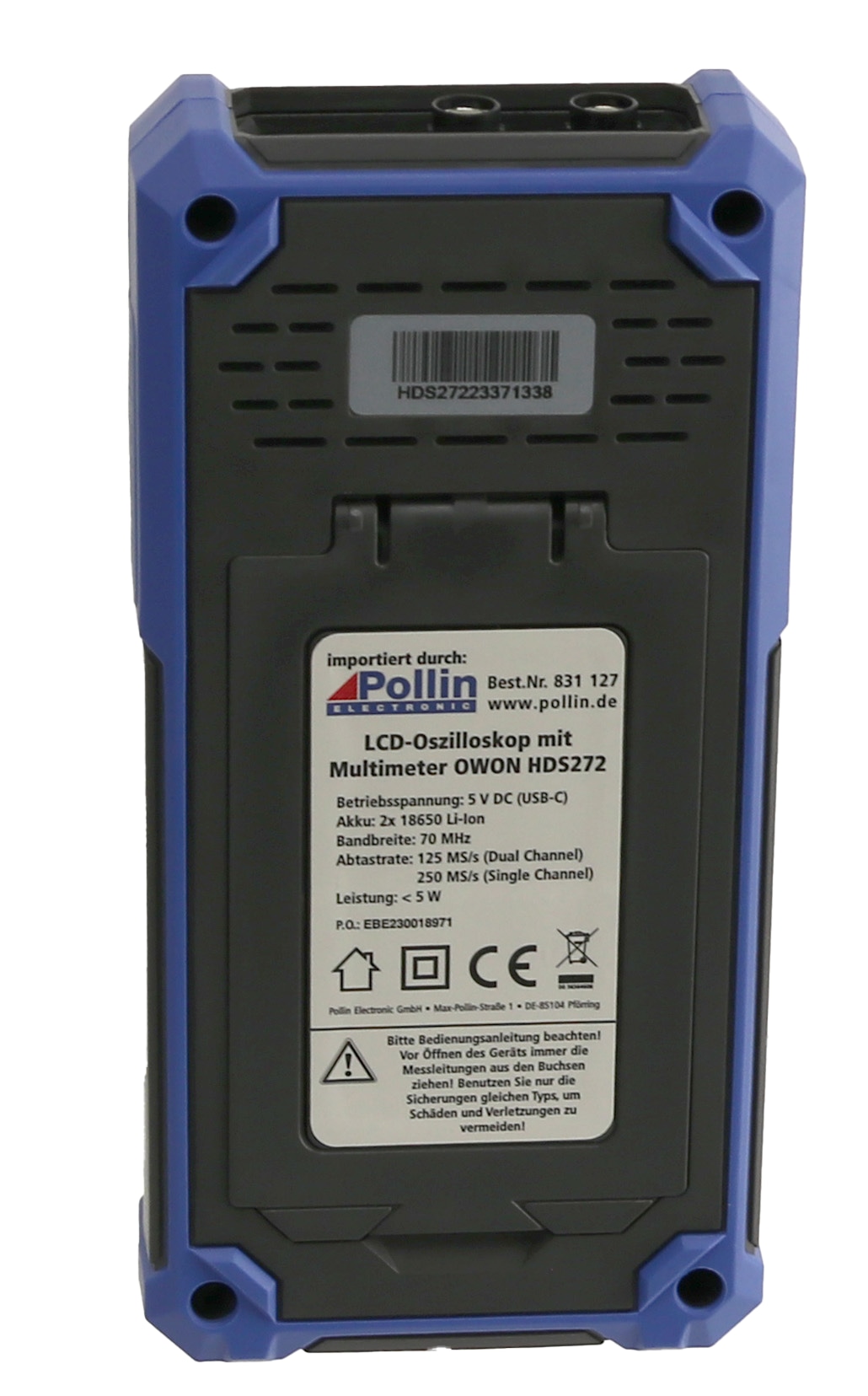

- Spannungsversorgung: 2x 18650 LiIon-Akkus (nicht im Lieferumfang) oder über USB-C (5VDC)
- Display: 9 cm (3,5") Diagonale, 320x240 Pixel, 65536 Farben, Helligkeit einstellbar
- Gewicht (ohne Batterien): ca. 0,6 kg
- Maße (LxBxT): 198x96x38 mm
Technische Daten:
- Oszilloskop

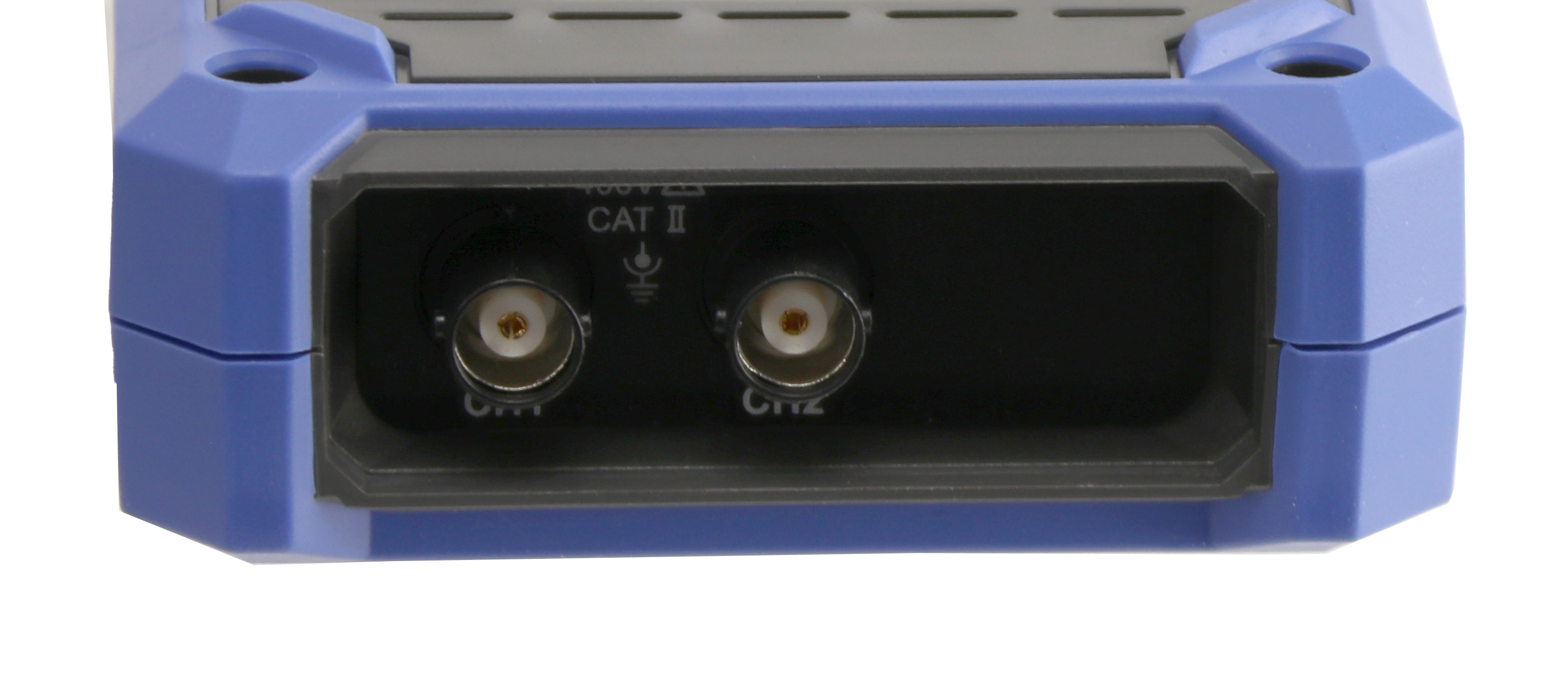

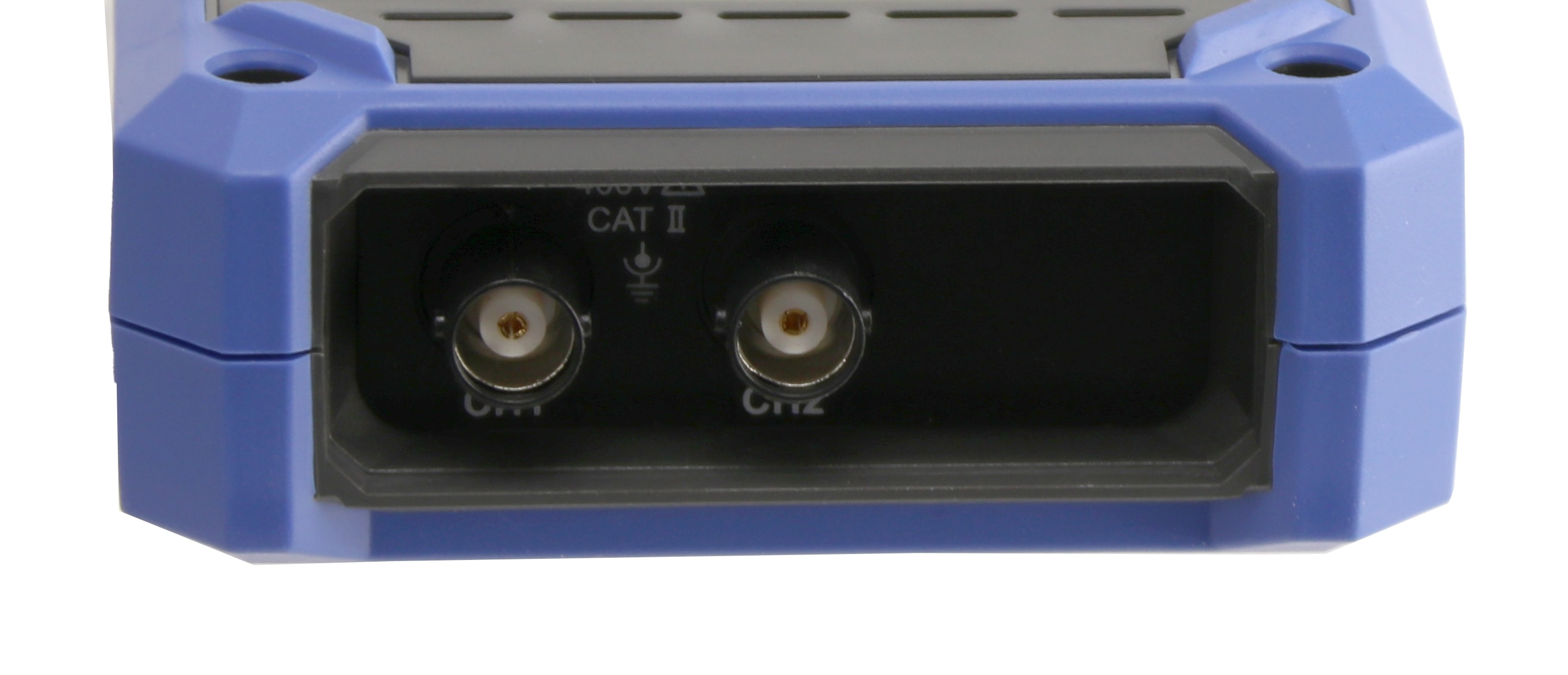

- Kanäle: 2
- Bandbreite: 70 MHz
- Abtastrate 250 MSa/s (Single Channel), 125 MSa/s (Dual Channel)
- Sampling Methode: Normal, Peak-Erfassung
- Speichertiefe: 8k
- Anstiegszeit: ≤ 5 ns
- Wellenform-Aktualisierungsrate: 10.000 Wellenformen/Sekunde
- Eingangskopplung: DC, AC, GND
- Eingangsimpedanz: 1 MΩ ± 2% II 16 pF ± 10 pF
- Tastkopfteiler: 1x, 10x, 100x, 1000x, 10000x
- Max. Eingangsspannung: 400 V (DC+AC, PK-PK, 1 MΩ Eingangsimpedanz, 10:1 Teiler)
- Y-Teiler: 10 mV/div…10 V/div
- X-Teiler: 5 ns/div…1000 s/div (Abstufung 1-2-5)
- Vertikale Auflösung: 8 bit
- Trigger-Arten: Edge
- Trigger-Modi: Auto, Normal, Single
- Automatische Messung: Periode, Frequenz, Mittelwert, PK-PK, Max, Min, Amplitude
- Cursor-Messung: ΔV, ΔT, ΔT&ΔV
Technische Daten:
- Multimeter
- Zähleinheiten: 20.000
- Gleichspannung: 200 mV / 2 V / 20 V / 200 V / 600 V
- Wechselspannung: 200 mV / 2 V / 20 V /200 V / 600 V
- Gleichstrom: 200 mA / 10 A
- Wechselstrom: 200 mA / 10 A
- Widerstand: 200 Ω / 2 kΩ / 20 kΩ / 200 kΩ / 2 MΩ / 20 MΩ / 100 MΩ
- Kapazität: 20 nF / 200 nF / 2 µF / 20 µF / 200 µF / 2 mF
- Durchgangsprüfer: < 50 Ω
- Diodentest: 0…2 V
- Automatische und manuelle Messbereichswahl
- Data-Hold-Funktion
- Relativwertfunktion
- True RMS

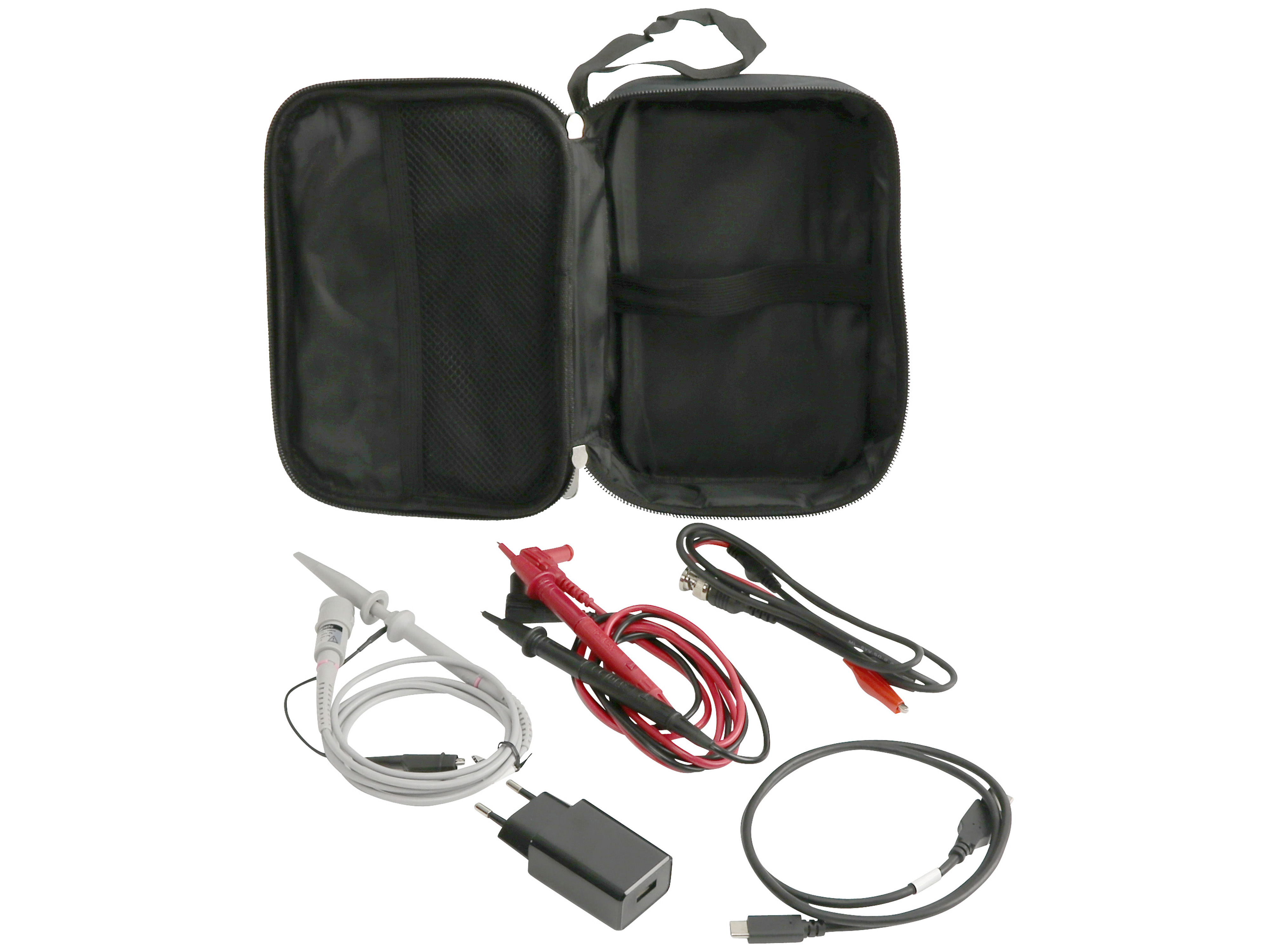

Lieferumfang:
- Oszilloskop (ohne Akkus)
- 1x Tastkopf
- 1x Kalibrierstift
- 1x BNC-Kabel auf Krokodilklemmen
- 2x Messleitung (rot/schwarz)
- 1x USB-C Ladekabel
- 1x USB-Lader
- Aufbewahrungstasche
- Anleitung
Verfügbare Downloads
| Farbe: | schwarz / blau |
|---|---|
| Menge: | 1 St. |
| Zustand: | Neu |
Anmelden
2 Bewertungen
29. Oktober 2025 18:29
Für meine Zwecke absolut OK (50 MHz-Version),
da mein DSO-2090 seit dem Austausch meines Windoof11-PC´s nicht mehr zum funktionieren zu überreden ist (SW läuft, aber der Treiber startet die HW nicht. Wird wohl vom Hersteller nicht mehr aktualisiert), habe ich mir dieses als Ersatz gekauft, allerdings die 50 MHz-Version da es im Abverkauf sehr günstig war. Nach kurzer Eingewöhnung (Bedienung) komme ich bei der täglichen Arbeit ganz gut damit zurecht.
Man sollte es bei Nichtgebrauch aussschalten da sonst die Akkus nicht so lange halten und das laden, auch wegen der Position der Ladebuchse, etwas nerft. Es startet durchaus schnell genug (2-3 Sek.).
22. November 2024 12:14
Gutes Einsteigermodell zu erschwinglichem Preis
Große Funktionalität für wenig Geld. Wenn man z.B. als Hobbybastler kein super präzies Oszi benötigt, dann hat das hier ein sehr gutes Preis- / Leistungsverhältnis. Die Verarbeitung ist für den Preis okay, allerdings wäre es schön gewesen, wenn für ein Zweikanaloszi auch zwei Tastköpfe mitgeliefert werden würden.
