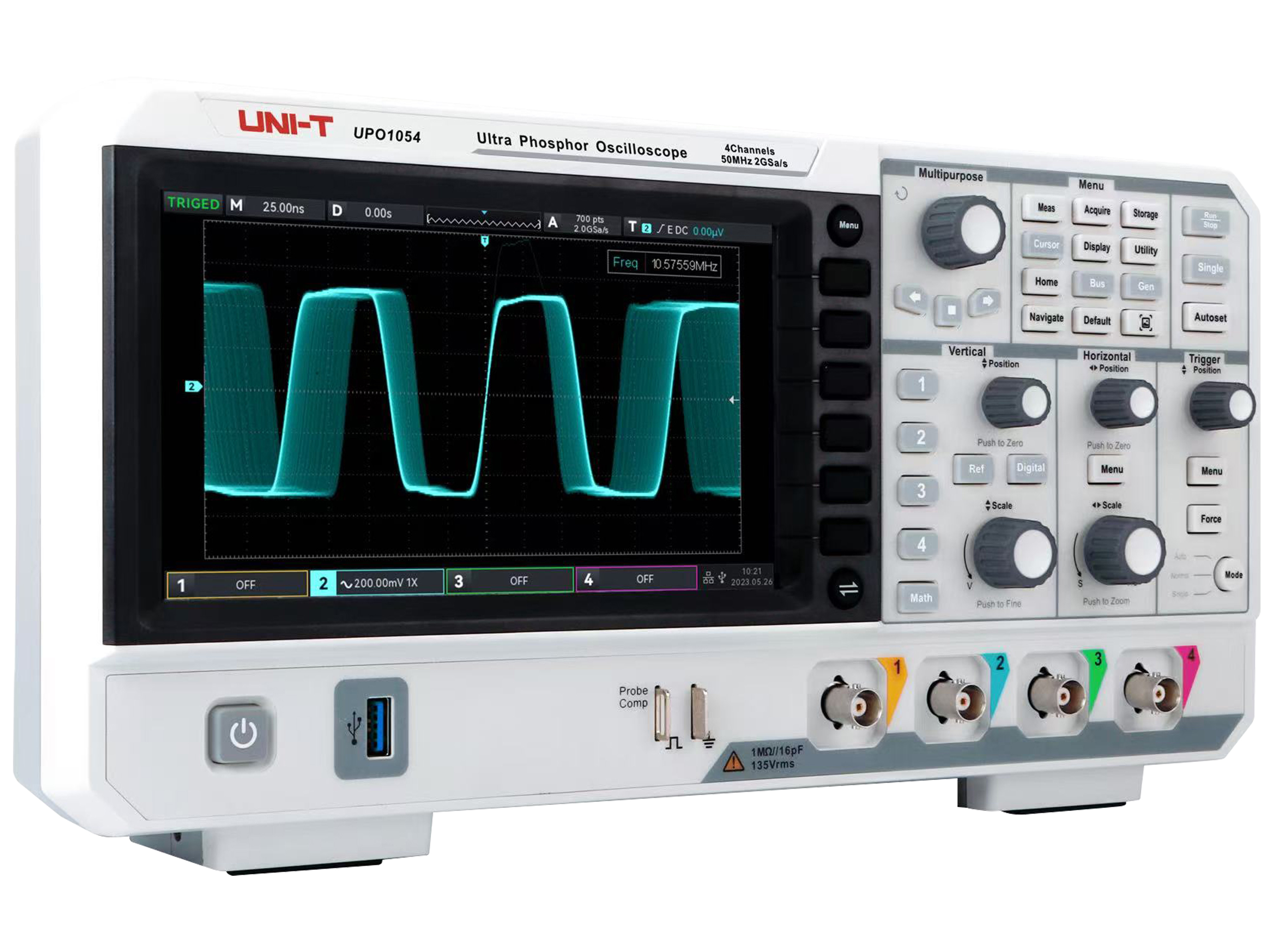

UNI-T Oszilloskop UPO1054, 4-Kanal, 50 MHz

Das UNI-T UPO1054 ist ein leistungsstarkes Digital-Phosphor-Oszilloskop der UPO1000-Serie mit moderner Fast-Acquire-Phosphor-Technologie. Es bietet eine hohe Erfassungsrate, tiefe Speichertiefe und eine 256-stufige Graustufenanzeige für eine klare und detailreiche Signaldarstellung.

Mit 4 Kanälen, 50 MHz Bandbreite, bis zu 2 GSa/s Abtastrate und 56 Mpts Speichertiefe eignet sich das Oszilloskop ideal für präzise Messungen. Umfangreiche Trigger-, Bus-Dekodierungs- und Analysefunktionen ermöglichen den professionellen Einsatz in Industrie, Entwicklung, Wartung und Ausbildung.

Features:

• Wellenform-Erfassungsrate von bis zu 500.000 wfms/s
• Automatische Messung von 36 Wellenformparametern
• DVM unterstützt AC/DC TRMS (True Virtual Value) Messung
• Unterstützt RS232, I2C, SPI-Trigger
• Innovative RS232-, I2C-, SPI-Hardware mit vollem Speicher für Echtzeit-Dekodierung
• Ultra-Phosphor-Display-Effekt, 256-Graustufen-Display
• Mehrere Schnittstellen: USB-Host, USB-Gerät, LAN, EXT Trig, AUX-Out (Trig Out, Pass/Fail, DVM)
• Unterstützt den programmierbaren Standardbefehl SCPI
• Unterstützung von WEB-Zugriff und Kontrolle

Technische Daten:

• Betriebsspannung: 100...240 V~
• Kanäle: 4
• Display: 17,78 cm (7") TFT-LCD, WVGA (800x480 Pixel)
• Bandbreite: 50 MHz
• Abtastrate: 2 GSa/s (Single Channel), 1GSa/s (Dual Channels), 500MSa/s (Four Channels)
• Speichertiefe: 56 Mpts
• Anstiegszeit: ≤ 3,5 ns
• Eingangskopplung: DC, AC, GND
• Y-Teiler: 500μV/div...20 V/div
• X-Teiler: 1 ns/div...1000 s/div
• Vertikale Auflösung A/D Konverter: 8 bit
• Trigger-Arten: Edge, Pulse Width, Video, Slope, Runt Pulse, Over-Amplitude Pulse, Delay, Timeout, Duration, Setup Hold, Nth Edge, Code Pattern
• Trigger-Modi: Auto, Normal, Single
• Mathematische Funktionen: +, -, x, /, FFT, digital filtering, logische Funktionen, erweiterte Funktionen
• Frequenzzähler: 7-stellige Hardware-Frequenzmessung
• Speichermethoden: Setup, Wave, Bitmap

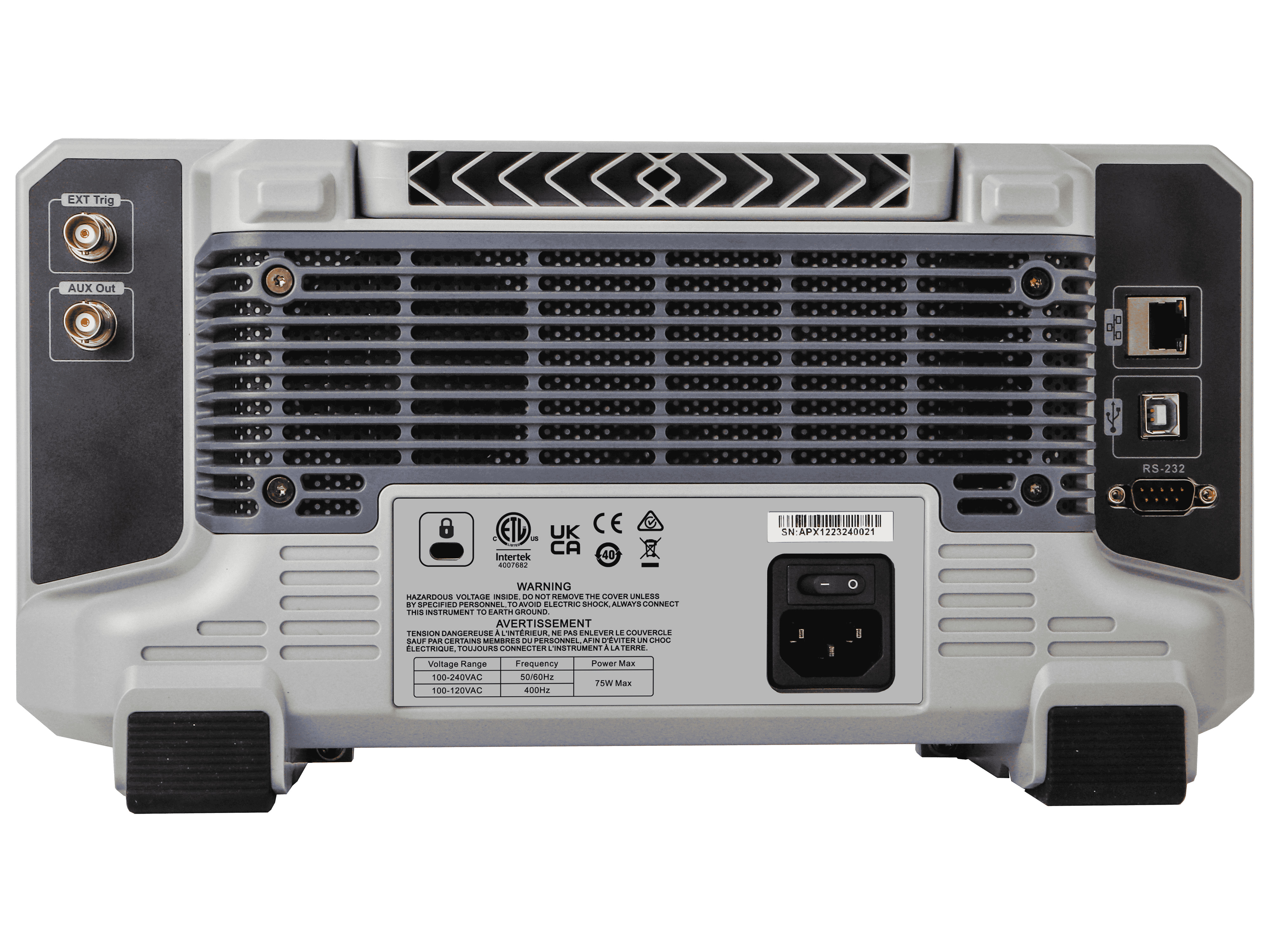

• Schnittstellen: USB Host, USB Device, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail, DVM)
• Gewicht: 2,45 kg
• Maße (BxHxT): 306x138x107 mm

Lieferumfang:

• Speicher-Oszilloskop UPO1054
• Netzkabel
• USB-Kabel
• 4x Tastkopf (10:1, 100 MHz)
• Anleitung
