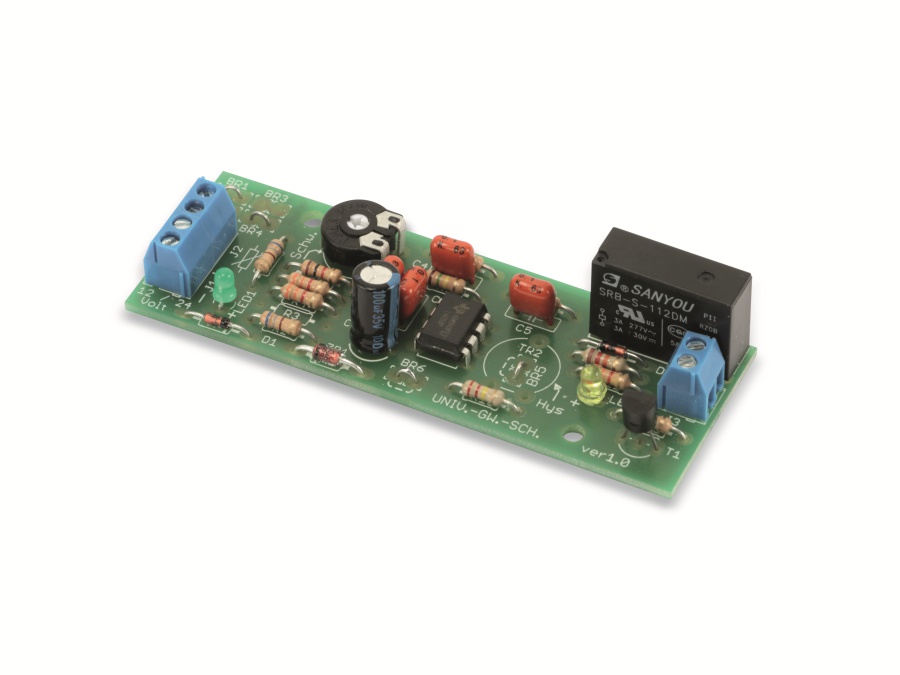

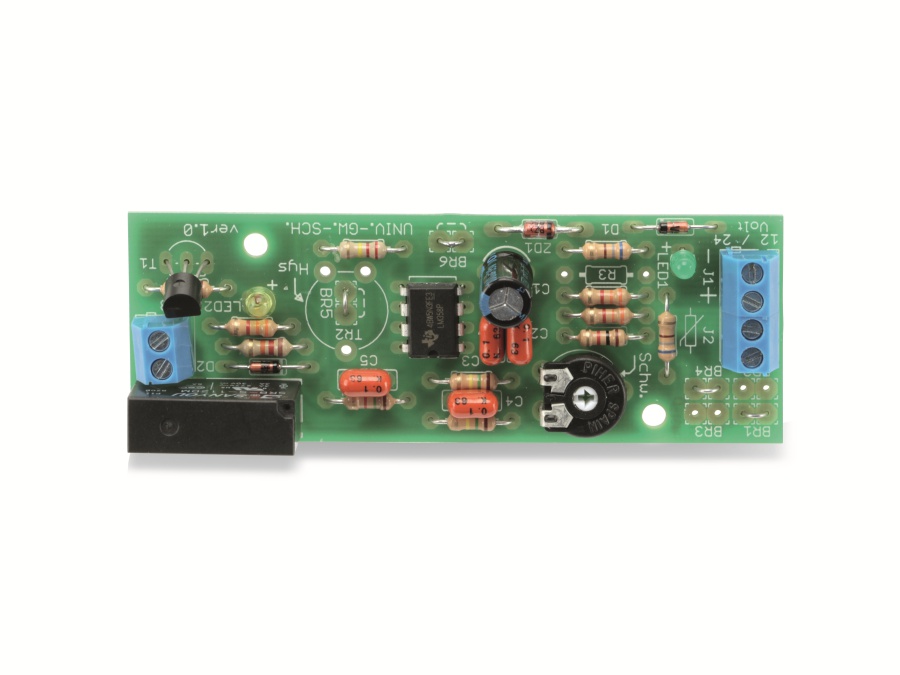

Bausatz Universal NTC-Temperaturschalter, V1.0

Mit diesem Bausatz bauen Sie Ihren eigenen Universal-NTC-Temperaturschalter zur zuverlässigen Temperaturüberwachung und -regelung. Die Schaltung eignet sich sowohl als Heizungsregler als auch als Kühlungsregler und schaltet angeschlossene Verbraucher automatisch ein oder aus, sobald die eingestellte Temperatur erreicht wird. Dadurch lassen sich kostengünstige Zweipunkt-Regler für zahlreiche Anwendungen realisieren – vom Frostschutz bis zum Übertemperaturschutz.

Der mitgelieferte NTC-Temperatursensor überwacht Temperaturen im Bereich von -20 °C bis +120 °C. Der gewünschte Temperaturbereich kann mithilfe der beiliegenden Widerstände an die jeweilige Anwendung angepasst werden. Über den potentialfreien Relaisausgang lassen sich Heiz- oder Kühlelemente direkt oder über ein zusätzliches Leistungsrelais ansteuern. Der Bausatz eignet sich ideal für Heizungs-, Kühlungs-, Lüftungs- und Automatisierungsprojekte und vermittelt gleichzeitig praxisnah die Grundlagen der Temperaturregelung und Sensortechnik.

Technische Daten:

• Betriebsspannung: 12 V- oder 24 V- (+/- 5%)
• Stromaufnahme: min. 9 mA, bei angezogenem Relais 35 mA
• Einsatztemperaturbereich: -20 °C … 120 °C
• Sensorcharakteristik: NTC 10 KOhm, (+/- 10 %)
• Typische Schalthysterese: 3 °C (+/- 1,5 °C)
• Schaltleistung des Relais: 24 V, 2 A
• Maße (LxBxH): 81 x 29 x 20 mm
• Gewicht: 22 g

Lieferumfang:

• Bausatz
• Aufbauanleitung
